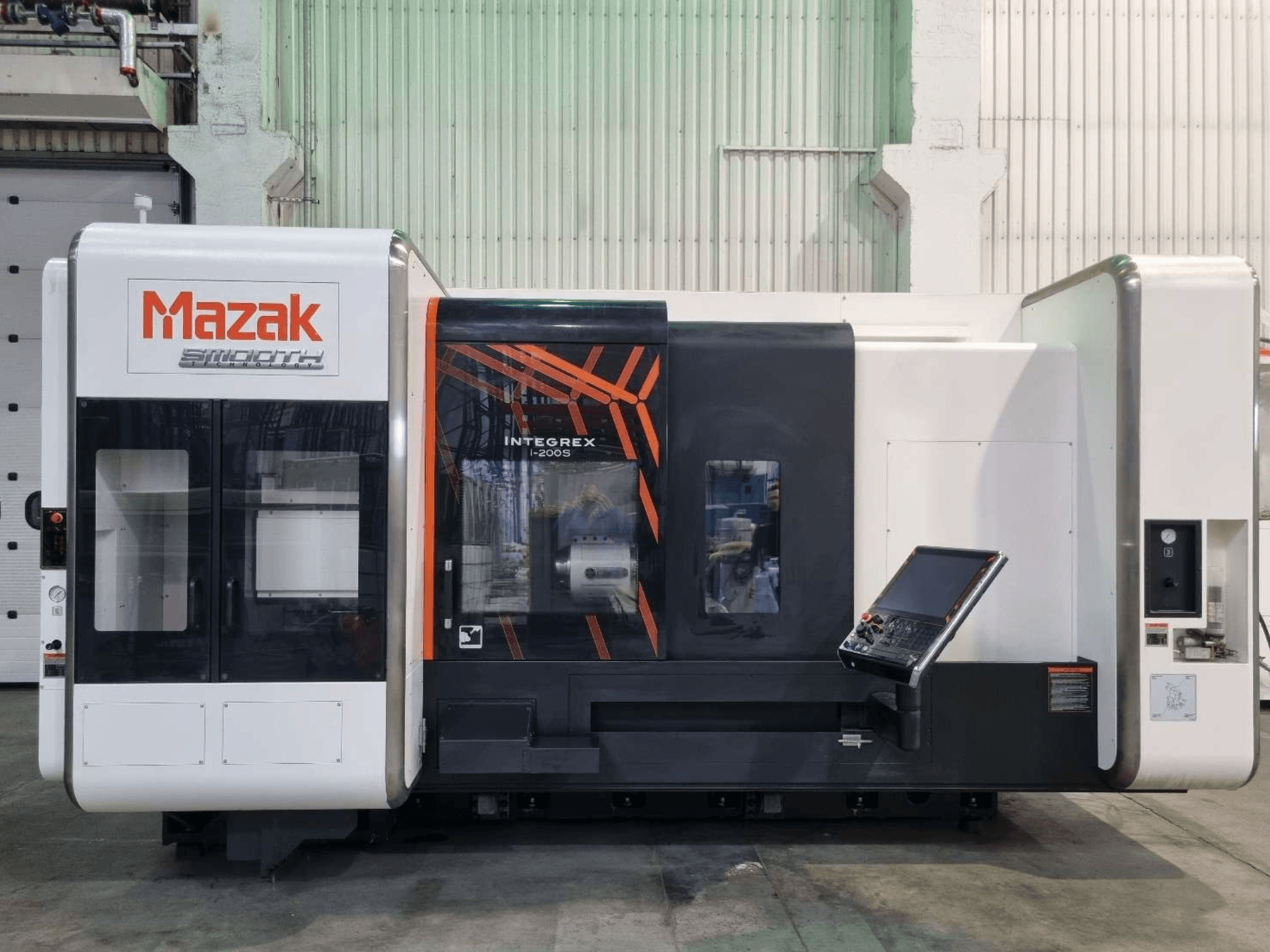

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Toiminta-aika: 68 tuntia

• Saatavuus: .

• Tärkeimmät ominaisuudet:

  • Täydellinen 5-akselinen samanaikainen työstö

  • Pääkara + toinen kara

  • Jyrsinkara, jossa on automaattinen työkalunvaihtaja

  • Täydellinen sorvaus ja jyrsintä yhdessä asennuksessa

• Kapasiteetti ja työstöalue

  • Max: Ø658 mm

  • Kääntyminen ristikkäisliukupinnan yli: Ø658 mm

  • Max: Ø658 mm

  • Max työstöpituus: 1519 mm

  • Tankokapasiteetti (pääkara): Ø102 mm

  • Tankokapasiteetti (toinen kara): Ø65 mm

  • Maksimitukimassa (pääkara): 650 kg

  • Maksimitukimassa (toinen kara): 300 kg

• Pääkara (HD1)

  • Ruuvin koko: 12"

  • Karan poraus: Ø112 mm

  • Moottorin teho: Moottori: 22 / 18,5 kW

  • Vääntömomentti: 883,3 / 716,2 Nm.

  • Kiihdytysaika: 4.9 s

  • Ilmapuhallusjärjestelmä: Mukana

  • Lisäkokoonpano: HD1-kara; vakiokaran sylinterin ja ruuvipuristimen poisto.

• Toinen kara (HD2)

  • Ruuvin koko: 8"

  • Maksiminopeus: 5 000 rpm

  • Karan poraus: Ø76 mm

  • Moottorin teho: Moottorin teho: 18,5 / 15 kW

  • Vääntömomentti: 325 / 238 Nm

  • Kiihdytysaika: 4.5 s

  • Tehdasvaihtoehto: HD2-karan synkronointitoiminto

• Jyrsinkara

  • Maksiminopeus: 12 000 rpm

  • Moottorin ulostulo: Moottorin teho: 24 kW

  • Jäähdytys: Jäähdytys: Öljy ja ilma

  • Työkaluliitäntä: HSK-A63 (T63)

  • 90° indeksointiaika: 0,5 s.

  • Kiihtyvyys: 1.27 s

  • Voitelu: Öljyä ja ilmaa

  • Tool capacity:

    • Työkalut: Työkalujen kapasiteetti: Ulkopuoliset sorvaustyökalut: □25 mm

    • Sisäpuoliset sorvaustyökalut: Ø40 mm

    • Jyrsintätyökalut: Max Ø125 × 400 mm

• Akselien liikkeet

  • W: 1574 mm

  • Pikaliike: X/Z 50 m/min; Y 40 m/min; W 30 m/min.

• Työkalujärjestelmä ja lipas

  • Työkalujärjestelmä: CAPTO C6

  • Työkalulippaan kapasiteetti: 72 paikkaa

  • Automaattinen työkalunvaihtaja: Mukana

  • Toiminnot: Ylikuormituksen tunnistus: työkalun rikkoutumisen tunnistus lippaassa

• CNC-toiminnot ja ohjelmisto

  • 5-akselinen työstötoimintopaketti

  • Työkalun säteen kompensointi 5-akselille

  • Sylinterimäinen interpolointi

  • Polaarikoordinaattien interpolointi

  • Synkroninen kierteitys jyrsinkaran kanssa

• Jäähdytys ja valmistelu

  • Jäähdytysneste työkalun läpi: 7 MPa

  • Valmistelu öljysumun poistojärjestelmää varten

• Kohokohdat

  • Käytännöllisesti katsoen uudessa kunnossa, vain ~68 käyttötuntia.

  • Erittäin monipuolinen tehdaskokoonpano

  • Täydellinen 5-akselinen samanaikainen työstö

  • Pää- ja apukarojen kokoonpano

  • 72 työkalun CAPTO-lehtiö

  • Tuotantokelpoinen ja huomattavat säästöt verrattuna uuteen

Lisälaitteet

• Lastujen ja osien käsittely

  • Sivulla oleva lastunkuljetin - Consep-tyyppi

  • Hihnatyyppinen varaosakuljetin

• Tankojen syöttö ja työkappaleiden käsittely

  • LNS QLS II -tangonsyöttölaite

  • Tankosyöttölaitteen liitäntäsarja

  • Automaattinen osien sieppaaja

• Suodatus

  • SEI FILTRATION -yksikkö

    • Sarja: JT040

    • Malli: 40/70-V-I-R-FM

    • Vuosi: 2018

• Muut lisävarusteet

  • Koneen kiinnitysankkurit

  • 3-värinen koneen tilan merkkivalo
