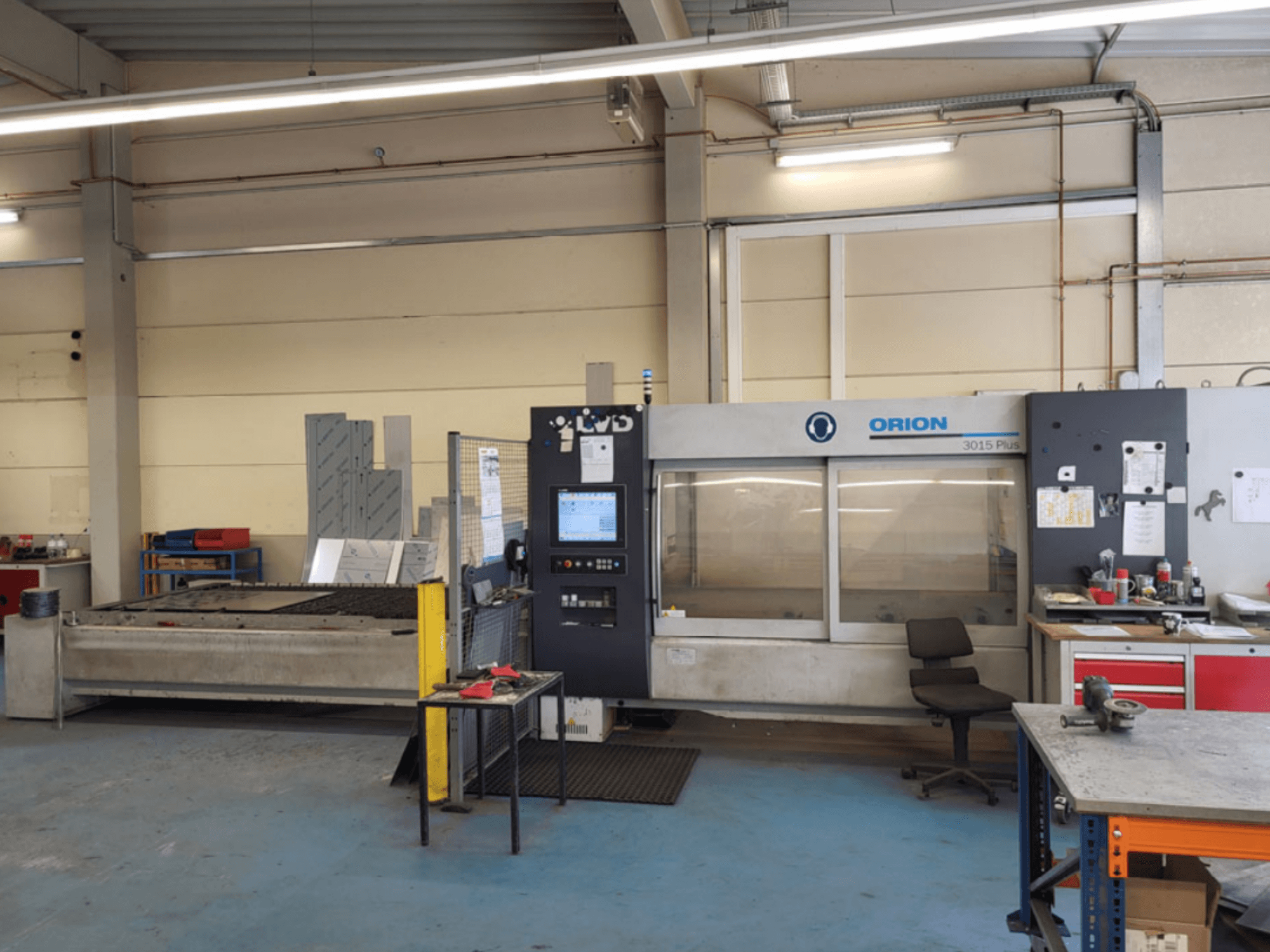

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Suurin arkin koko: 3000 × 1500 mm

• Arkin enimmäispaino: 570 kg

• Max:

  • X/Y-akselilla: 100 m/min

  • Z-akseli: 15 m/min

• Toistettavuus: ±0,025 mm

• Paikannustarkkuus: ±0,05 mm/m

• Laser:

  • Tyyppi: Laser: Tyyppi: Fanuc HF-herätetty CO₂.

  • Teho: 2500 W (±2%)

  • Tehoalue: 100-2500 W

  • Tehon vakaus: ±1 %

  • Aallonpituus: 10,6 µm

  • Pulssitaajuus: 5 Hz-33 kHz

  • Laserkaasun kulutus: 10 l/h

  • Jäähdytys: Jäähdytys: Suljettu vesijärjestelmä

• Materiaalin leikkauskapasiteetti (2500 W):

  • Teräs: 16 mm

  • Ruostumaton teräs (N₂): 10 mm

  • Alumiini: 6 mm

Lisävarusteet

• Automaattinen lastaus/purkujärjestelmä:

  • Levyn maksimikoko: 3050 × 1525 × 12 mm.

  • Pinojen enimmäispaino: 2500 kg

  • Suurin pinon korkeus: 100 mm

  • Jalanjälki (mukaan lukien automaattinen lastauslaite): 8900 × 6600 × 3700 mm

• Kompakti torni:

  • Max arkkikoko: 3050 × 1525 × 16 mm (tai 2550 × 1525 × 20 mm).

  • Pienin arkin koko: 1000 × 1000 mm

  • Lavan enimmäispaino: 3000 kg

  • Suurin kuormalavan korkeus: 240 mm (kuormalava mukaan lukien)

  • Jalanjälki: 8850 × 7200 mm

  • Tornin korkeusvaihtoehdot:

    • 4 kuormalavaa: 4100 mm

    • 6 lavaa: 4940 mm

    • 10 lavaa: 6620 mm

Huomautus: Lähteessä oleva "Min arkin koko: 1000 × 1000 m" näyttää olevan kirjoitusvirhe; tässä ilmoitetaan mm.
