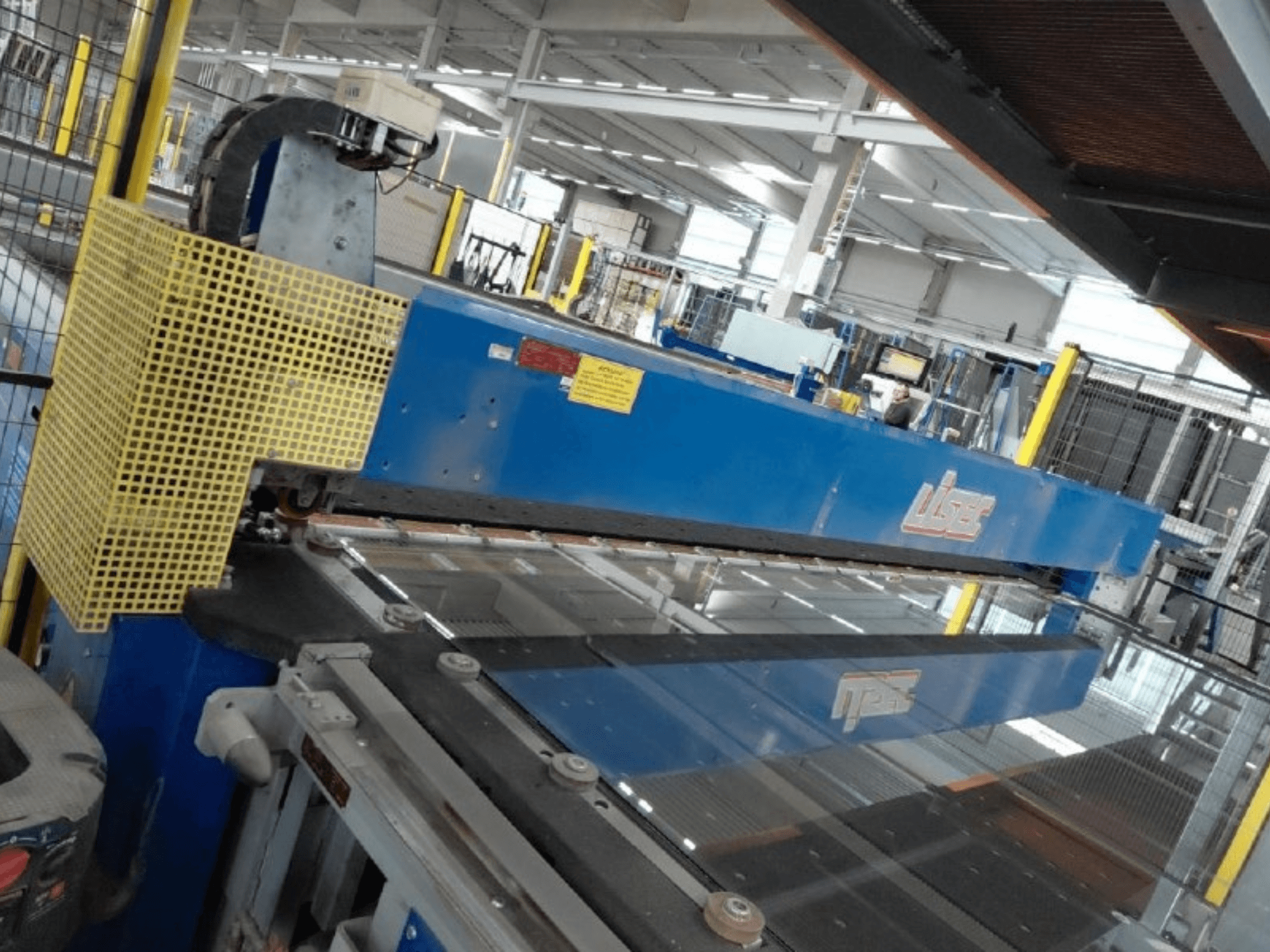

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Laitoksen kokoonpano: Yhdistetty automaattinen uimurilasin ja laminoidun turvalasin (VSG) leikkauslinja, jossa on irrotus-, kuljetus- ja viimeistelymoduulit

- Järjestelmän valmistaja: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Valmistusvuodet (linjan integrointi): 2009 ja 2016 (sekä vanhoja että uusia osia sisältävä asennus)

- Käyttötila: Tällä hetkellä asennettuna ja aktiivisessa tuotantokäytössä (avainvalmis tarkastus mahdollinen)

- Linjan vakiovirtakäyttö: 400 V / 50 Hz (3/N/PE~ 400 V, ohjaus: 24 V AC/DC)

- Käyttöpaineilma: 6,00 – 8,00 bar

- Asennetun laitteiston kokonaispaino: > 28 400 kg

MODUULIEN JAKAUMA JA YKSITTÄISET TEKNISET TIEDOT:

1. VSG (laminoitu turvalasi) -käsittelyosa:

- Kpl 01: LISEC PTV-60/30RE (valmistusvuosi: 2009)

* Tyyppi: Laminoidun lasin leikkauskone (Verbundglasschneidanlage)

* Paino: 5 640 kg | Sähkö: 400 V / 50 Hz

- Kohde 02: LISEC VZ Linie 2 (valmistusvuosi: ei saatavilla)

* Tyyppi: Kokoonpanoyksikkö / linjayhteysosa

- Pos 03: LISEC LKT-45/45TS (valmistusvuosi: 2009)

* Tyyppi: Käsittely-/tukipöytä, ilmatyynyllä

* Paino: 3 200 kg | Liitäntäteho: 61,28 kVA | Ilmanpaine: 8,00 bar

- Pos 04: LISEC VB-33 (valmistusvuosi: 2009)

* Tyyppi: Laminoidun lasin tuotantolinjan osakokoonpano

* Paino: 2 200 kg | Liitäntäteho: 17,00 kVA | Ilmanpaine: 6,00 bar

- Kohde 05: LISEC FASV-33 (valmistusvuosi: 2016)

* Tyyppi: Automaattinen ulkonevan PVB-kalvon leikkuri/poistaja

* Paino: Ei määritelty | Liitäntäteho: 0,83 kVA | Ilmanpaine: 6,00 bar

- Pos 06: LISEC VB-33 (valmistusvuosi: 2016)

* Tyyppi: Laminoidun lasin leikkauskone

* Paino: 2 200 kg | Liitäntäteho: 18,83 kVA | Ilmanpaine: 6,00 bar | Enimmäiskuormitus: 43 kg/m²

- Paikka 07: LISEC AL-32/33N (valmistusvuosi: 2016)

* Tyyppi: Lasinpaikannus- ja asemointiosasto

* Paino: 1 830 kg | Liitäntäteho: 25,88 kVA | Ilmanpaine: 6,00 bar

- Paikka 08: LISEC BTA-20/26 (valmistusvuosi: 2016)

* Tyyppi: Vaakasuora hihnakuljetin

* Paino: 1 020 kg | Liitäntäteho: 6,08 kVA | Ilmanpaine: 6,00 bar | Enimmäiskuorma: 50 kg/m²

2. Tasolasin käsittely- ja siirto-osasto:

- Paikka 09: LISEC BTA-20/26 (valmistusvuosi: 2016)

* Tyyppi: Vaakasuora hihnakuljetin

* Paino: 1 020 kg | Liitäntäteho: 6,08 kVA | Ilmanpaine: 6,00 bar

- Paikka 10: LISEC BTA-40/26 (valmistusvuosi: ei saatavilla)

* Tyyppi: Vaakasuora kuljetus-/tukipöytä

* Paino: Ei määritelty | Sähkö: Ei määritelty

- Pos 11: LISEC BTA-20/26 (valmistusvuosi: 2016)

* Tyyppi: Vaakasuora hihnakuljetin

* Paino: 1 020 kg | Liitäntäteho: 9,05 kVA | Ilmanpaine: 6,00 bar

- Kohde 12: LISEC BTS-37/33 (valmistusvuosi: 2016)

* Tyyppi: Manuaalinen irrotuspöytä, jossa on integroidut irrotuspalkit

* Paino: 1 543 kg | Liitäntäteho: 15,75 kVA | Ilmanpaine: 6,00 bar

- Paikka 13: LISEC LKT-10/33 (valmistusvuosi: 2016)

* Tyyppi: Vaakasuora ilmatyynykuljetuspöytä

* Paino: 250 kg | Liitäntäteho: 4,50 kVA | Ilmanpaine: 6,00 bar | Enimmäiskuorma: 33 kg/m²

- Paikka 14: LISEC BTA-40/26 (valmistusvuosi: 2009)

* Tyyppi: Vaakasuora hihnakuljetin

* Paino: 1 154 kg | Liitäntäteho: 2,30 kVA | Ilmanpaine: 8,00 bar | Enimmäiskuorma: 50 kg/m²

- Paikka 15: LISEC TBY-26/12 (valmistusvuosi: 2009)

* Tyyppi: Välikuljetusmoduuli

* Paino: 255 kg | Liitäntäteho: 0,00 kVA | Ilmanpaine: 6,00 bar

- Paikka 16: LISEC RWF-33/25 (valmistusvuosi: 2009)

* Tyyppi: Rulla-/hihnakuljetusyksikkö

* Paino: 975 kg | Liitäntäteho: 4,59 kVA | Ilmanpaine: 8,00 bar

- Paikka 17: LISEC BTA-30/33 (valmistusvuosi: 2009)

* Tyyppi: Vaakasuora hihnakuljetuspöytä

* Paino: 980 kg | Liitäntäteho: 2,30 kVA | Ilmanpaine: 8,00 bar

- Kohde 18: LISEC RBA-25 (valmistusvuosi: 2009)

* Tyyppi: Kelluntalinjan suuntaus-/käsittelyalijärjestelmä

* Paino: 820 kg | Liitäntäteho: 1,46 kVA | Ilmanpaine: 8,00 bar

- Paikka 19: LISEC TBX-33/12 (valmistusvuosi: 2009)

* Tyyppi: Hihnansiirto-/nostoyksikkö

* Paino: 290 kg | Liitäntäteho: 0,00 kVA | Ilmanpaine: 8,00 bar

- Paikka 20: LISEC BTA-60/33 (valmistusvuosi: 2009)

* Tyyppi: Vaakasuora suurikapasiteettinen kuljetuspöytä

* Paino: 1 560 kg | Liitäntäteho: 18,22 kVA | Ilmanpaine: 0,00 bar

- Paikka 21: LISEC ARS-33 (valmistusvuosi: 2009)

* Tyyppi: Monisuuntainen pallokuljetin ja asemointialusta

* Paino: 580 kg | Liitäntäteho: Ei määritelty | Ilmanpaine: 8,00 bar

- Paikka 22: LISEC ESL-60/30RS (valmistusvuosi: 2009)

* Tyyppi: Automaattinen CNC-tasolasin leikkaussilta ja -pöytä

* Paino: 6 380 kg | Liitäntäteho: 14,90 kVA | Ilmanpaine: 8,00 bar | Täyskuorma: 21,50 A
