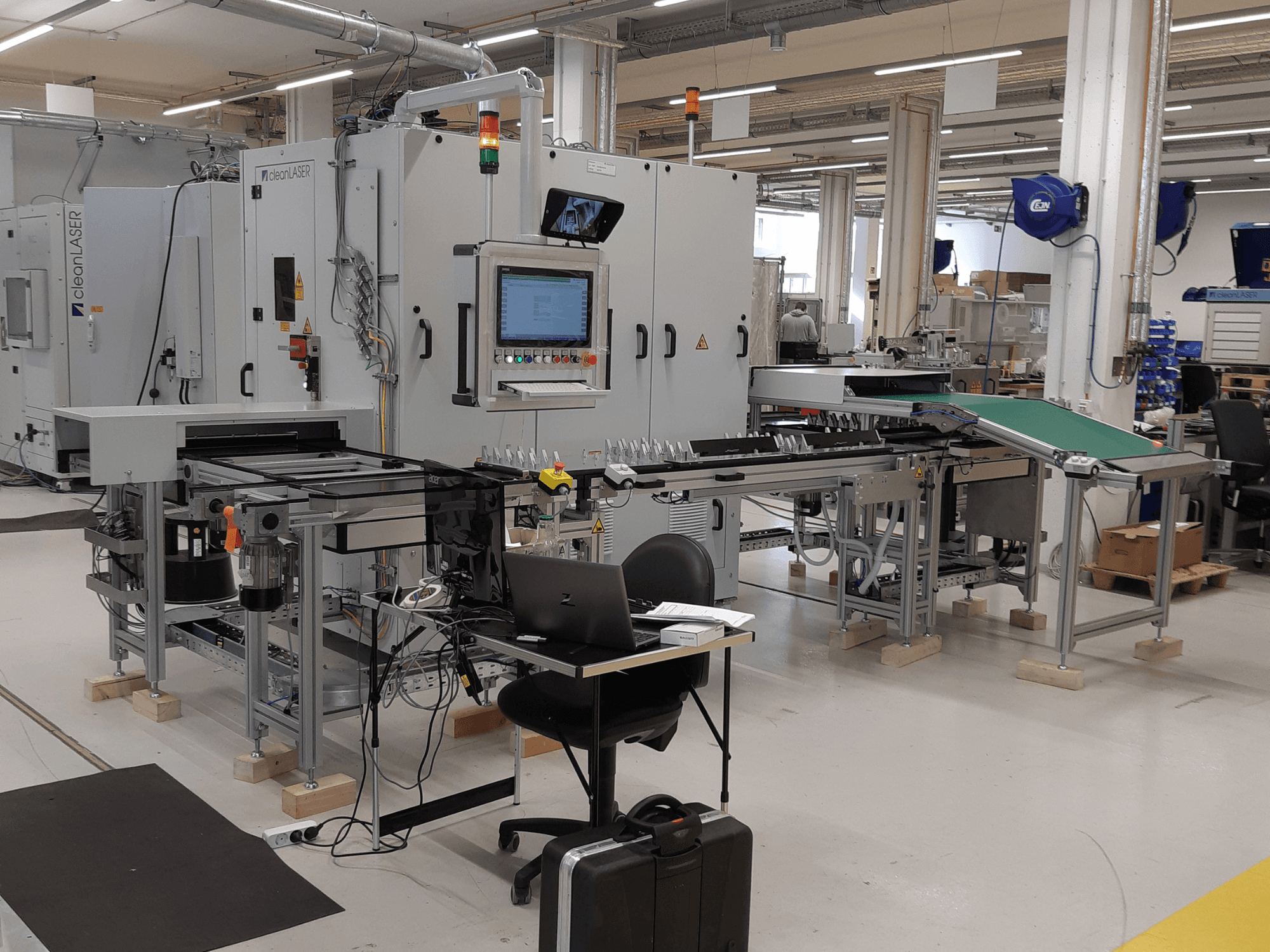

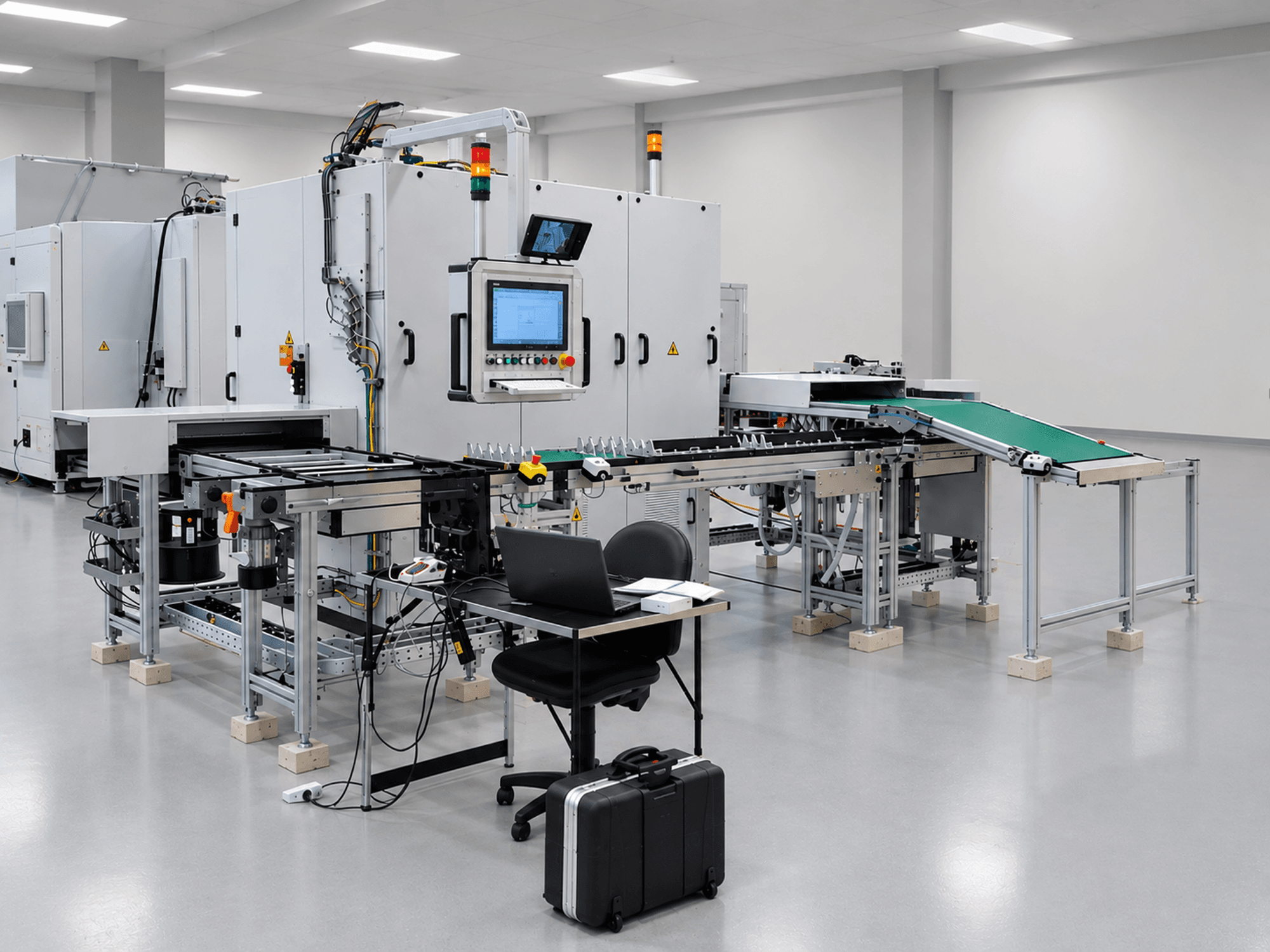

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Koneen tyyppi: Automatisoitu robottiohjattu laserpuhdistusyksikkö

• Käyttökohde: Metallikomponenttien automatisoitu laserpuhdistus / pintakäsittely

• Laserlähde: cleanLASER CL600

• Lasertyyppi: Q-kytketty kuitulaser

• Laserin keskimääräinen teho: 600 W

• Aallonpituus: 1064 nm

• Laserluokka: Luokka 4 (laserlähde)

• Koko järjestelmän luokitus: Laserluokka 1

• Laseroptiikka: STAMP 25

• Skannerityyppi: 2D-skanneri

• Työskentelyskannausalue: Noin 65 × 65 mm

• Objektiivilinssi: f = 163 mm

• Punainen kohdistuslaser: Kyllä

• Pulssitaajuus: Säädettävä

• Säteen johdatus: Täysin kohdistettu säteilyreitti

• Ulkoisen kuidun pituus: Noin 8 m

• Oven lukitusliitäntä: Kyllä

• Etädiagnostiikka: TCP/IP / USB

• Kenttäväyläliitäntä: Profinet

• Ohjelmisto: cleanSTUDIO

• Etädiagnostiikkaohjelmisto: CLL Remote Diagnostics

• Robottityyppi: 6-akselinen teollisuusrobotti

• Robotin ohjelmointi: Opetustila

• Robotin tarttuja: Yksittäisen osan tarttuja

• Lataamisjärjestelmä: manuaalinen lataaminen

• Kuljetinjärjestelmä: Bosch T2 -kuljetinjärjestelmä

• Puskuri: Useita työkappaleiden kuljetuslaitteita

• Purku: Automaattinen kuljetin

• Kuljetinpituus: Noin 2 m

• Työkappaleen kuljetin: Ei sisälly toimitukseen

• Suunnitellut työkappaletyypit: 2

• Koneen mitat (L × S × K): Noin 2 035 × 2 200 × 2 215 mm

• Koneen runko: Hitsattu teräsrunko

• Solurakenne: alumiiniprofiilit

• Työpöytä: alumiininen T-ura-levy

• Etuluukku: taittoluukku

• Sähkökaappi: Integroitu kaksoiskaappi

• Kaapin leveys: 1 200 mm

• Kaapin syvyys: 800 mm

• Jäähdytysvaatimukset: Ulkoinen vesijäähdytys (<17 °C)

• Jäähdytin: Cooler ONE Plus Air Rev. 2.0

• Ympäristön lämpötila: enintään 38 °C

• Jäähdytystyyppi: Ilmajäähdytys

• Virtalähde: 400 V

• Käyttökieli: saksa / englanti

Imu- ja poistoilmanvaihtojärjestelmä

• Imujärjestelmä: TEKA Maxi

• Moottorin teho: 3 kW

• Suurin ilmamäärä: 500 m³/h

• Suurin alipaine: 1 000 Pa

Lisäkuvia saatavilla pyynnöstä.
