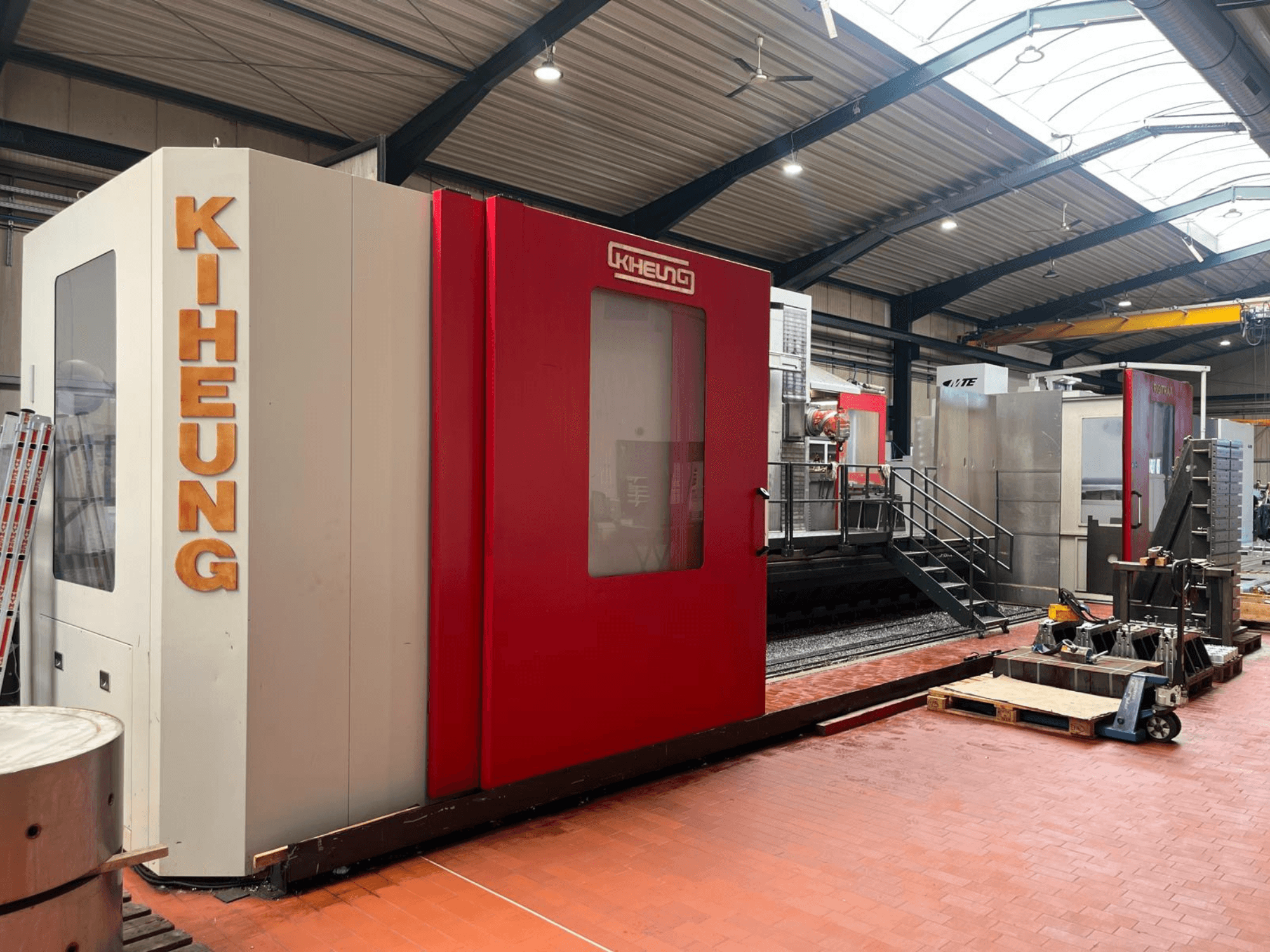

Tämä 5-akselinen KIHEUNG RIGITRAX X 8000 on valmistettu vuonna 2011. Sen X-akselin liikealue on vaikuttavat 8000 mm, Y-akselin 1350 mm ja Z-akselin 2000 mm. Kone on varustettu tehokkaalla 28 kW:n karamoottorilla ja 40-paikkaisella työkalunvaihtajalla, jotka takaavat tehokkaan toiminnan. Jos etsit korkealaatuisia jyrsintäominaisuuksia, harkitse myynnissä olevaa KIHEUNG RIGITRAX X 8000 -pöytämallista jyrsinkonetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: KIHEUNG
- vuosi: 2011
- MALLI: RIGITRAX X 8000
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Pöytämallinen jyrsinkone
- ohjausyksikön merkki: HEIDENHAIN
Tekniset tiedot - KIHEUNG RIGITRAX X 8000
Ohjausyksikkö
- Ohjausmerkki: HEIDENHAIN
- Ohjausmalli: iTNC 530 BF 150 LCD with smartTNC, Mousepad, and DXF-Converter
Mitat
- Koneen paino: 45000 kg
- Pöydän pituus: 9950 mm
- Pöydän leveys: 1150 mm
Liike
- Akselit: 5
- X-akselin liike: 8000 mm
- Y-akselin liike: 1350 mm
- Z-akselin liike: 2000 mm
Tekninen erittely
- Karan teho: 28 kW
- Karanopeus: 4000 RPM
Lisäinformaatio
- Päätietokone: MC 422 C, ohjelmistolisäosat 1 ja 2
- Pöydän pituus: 9950 mm
- Pöydän leveys: 1150 mm
- T-urien pinta: 9 x 22 / 10 x 22 kpl x mm
- T-urien väli: 125 mm
- T-urien etupinta: 2 x 22 mm
- Pöydän enimmäiskuormitus: 3500 kg/m²
- Syöttönopeus (kaikki 3 akselia): 10 000 mm/min
- Pikaliike (X-, Y- ja Z-akselit): 16 000 mm/min
- Syöttövoima X-akselilla: 70 Nm
- Syöttövoima Y-akselilla: 27 Nm
- Z-akselin syöttövoima: 50 Nm
- Karankartio: ISO 50, DIN 69871
- Karin kierrosnopeusalue (2 vaihetta):
- 1. porausnopeus: 0–1000 U/min
- 2. porausnopeus: 1001–4000 r/min
- Pääkaramoottorin teho (100 % / 60 %): 28 / 38 kW (SIEMENS-pääkaramoottori)
- Akselimoottorit: SIEMENS-vaihtovirtamoottorit
- Jäähdytysnestesäiliön tilavuus: 500 l (ilman karan läpijäähdytystä) / 1500 l (karan läpijäähdytyksellä – 2 pumppua)
- Lineaarinen mittausjärjestelmä: HEIDENHAIN-mittakaavat DA 300 -paineilmajärjestelmällä
- Karavaihteisto: ZF-alennusvaihteisto, 2-nopeuksinen (1–1000 / 1001–4000 rpm), jäähdytetty
- Jyrsintäpää: Universal Automatic Milling Head A 4 Plus, ”HURON”-järjestelmä, jäähdytetty, kaksisuuntainen kierto 2,5° x 2,5°, ohjelmoitava ja automaattinen asemointi 2,5°:n välein 45°- ja 90°-tasoissa (5-akselinen samanaikainen / indeksointivalmistelu)
- Työkalunvaihtaja: 40-paikkainen pysty-/vaakaketjutyyppinen järjestelmä, servomoottorikäyttöinen, HEIDENHAIN-enkooderin valvonta
- Karin läpi kulkeva jäähdytysneste (CTS / IKZ): 16 barin suurtehoinen jäähdytysjärjestelmä paperisuodattimella (DEUBLIN-kiertoliitin, 16 bar karille, 8 bar karin kärjessä oleville 6 jäähdytysnesteen suuttimelle)
- Jäähdytysnestesäiliöt: 2 säiliötä (1200 l puhdas säiliö ja 500 l esisäiliö), joissa paperinauhasuodatinjärjestelmä (paperin leveys 500 mm, suodatustarkkuus 10 mikronia)
- Lastunkuljetin: Leveä saranoitu hihnakuljetin X 8000 takapuolella, korotettu purkaus
- Mittausvalmiudet: Valmius TS 220 -työkappaleen kosketusanturille ja TT 140 -työkalun kosketusanturille
- Lisäominaisuudet: Hydraulinen vastapainotasaus Z-akselilla, karan suuntaus jäykkään kierteitykseen, PLC valmiina 4. akselia varten, automaattinen kartiokappaleen puhallusyksikkö (A2 + A4-pää), automaattinen keskusvoitelu, elektroninen kannettava käsipyörä HEIDENHAIN HR-410, Ethernet-liitäntä, automaattinen virrankatkaisu
- Koneen suojakotelo: Osittainen suojakotelo, jossa on 2 etuovea malleissa X 4000 tai 4 etuovea malleissa X 6000 – X 8000
- Maalipinta: Vaaleanharmaa RAL 7035, karmiinipunainen RAL 3002
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
