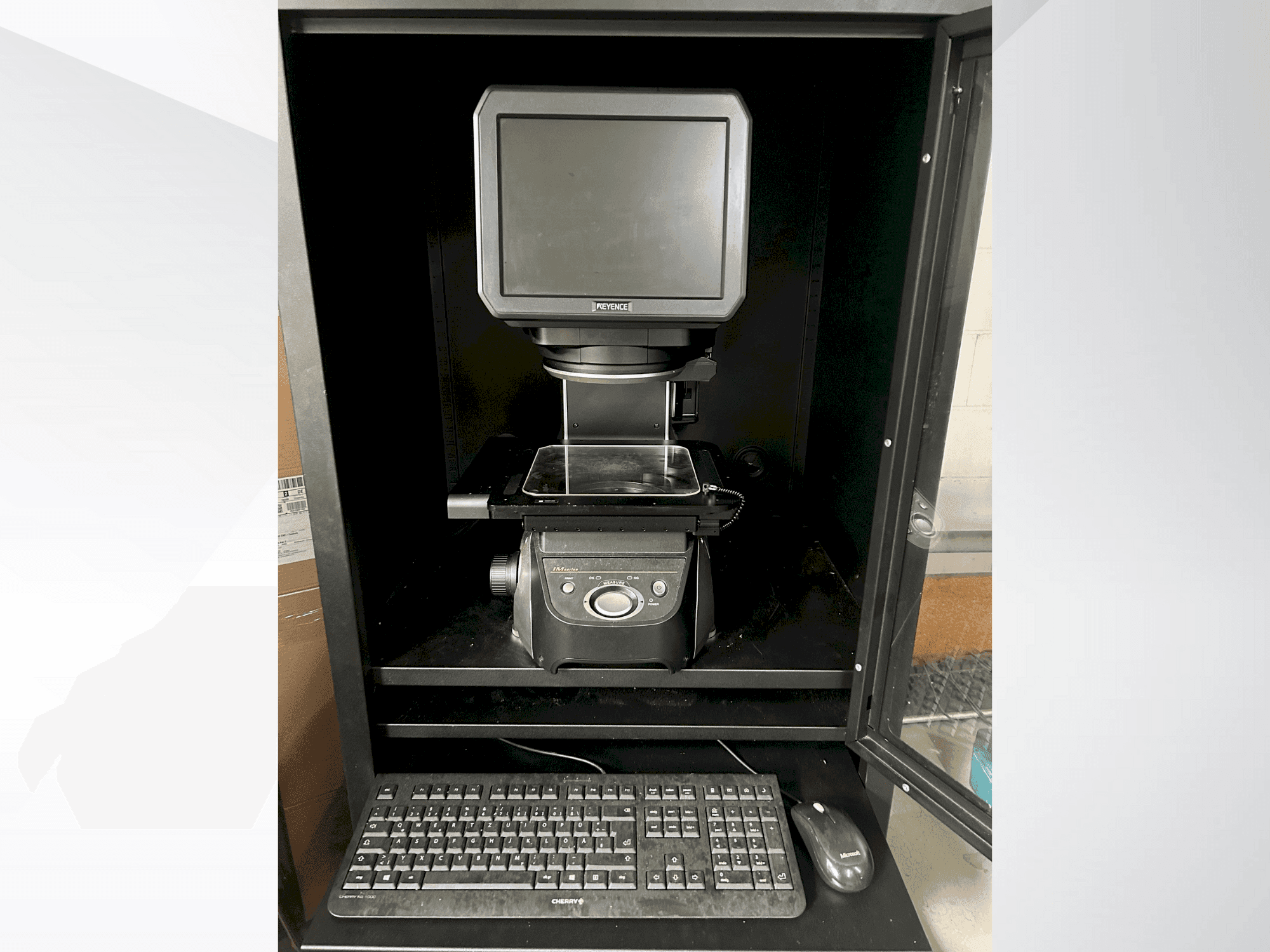

KEYENCE - IM 7020DE-MEA-KEY-2018-00001

Lisävarusteet

• Optisen anturin mittaus: Mittausalue: Halkaisija: Ø90 mm x 90 mm / Maks. syvyys: 30 mm / Anturin kärjen halkaisija: Ø3 mm / Kosketusvoima: 0,015 N / Toistettavuus: ±2 mikronia / Tarkkuus: ±(8 + 0,02L) mikronia
• Ulkoiset liitännät: Tulo: Jännitteetön tulo (kontakti tai kontaktiton) / Lähtö: Photo-MOS-lähtö, nimellisvirta 24 V DC, 0,5 A
• Liitännät: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Type-A (6 porttia: 2 edessä, 4 takana)
• Tallennustila: Kiintolevy: 500 Gt
• Valaistusjärjestelmä: Läpäisyvalo: Telesentrinen taustavalo (vihreä LED) / Rengasvalo: Monikulmainen valaistus 4 segmentillä (valkoinen LED) / Tasainen suuntavalaistus (vihreä LED)
• XY-objektipöytä: Liike: 100 mm x 100 mm (sähköinen) / Maksimikuormitus: 5 kg / Z-objektipöytä: Liike: 75 mm (sähköinen)
• Virtalähde: Jännite: 100–240 V AC, 50/60 Hz / Virrankulutus: Enintään 430 VA

Koneen edut

Tekniset koneen edut

• Ohjausyksikkö: 31 kg, mittauspää: 8 kg, merkintäpää: 31 kg
• Mittauspää: kuvasensori: yksivärinen cmos, 1", 6,6 megapikseliä / näyttö: 10,4" (xga: 1024 x 768) / linssijärjestelmä: telesentrinen linssi kuvapohjaiseen mittaukseen
• Mittausalue: vakiomittaustila: 200 mm x 200 mm / tarkkuusmittaustila: 125 mm x 125 mm
• Resoluutio: 0,1 mikroa
• Toistettavuus: vakiomittaustila: ilman pöydän liikettä: ±1 mikronia / pöydän liikkeen kanssa: ±2 mikronia
• Tarkkuusmittaustila: ilman pöydän liikettä: ±0,5 mikronia / pöydän liikkeen kanssa: ±1,5 mikronia
• Vakiomittaustila: ilman pöydän liikettä: ±5 mikrometriä / pöydän liikkeen kanssa: ±(7 + 0,02l) mikrometriä / (l = pöydän siirtymä millimetreinä)
• Tarkkuusmittaustila: ilman pöytäliikettä: ±2 mikronia / pöytäliikkeellä: ±(4 + 0,02 mikronia)
