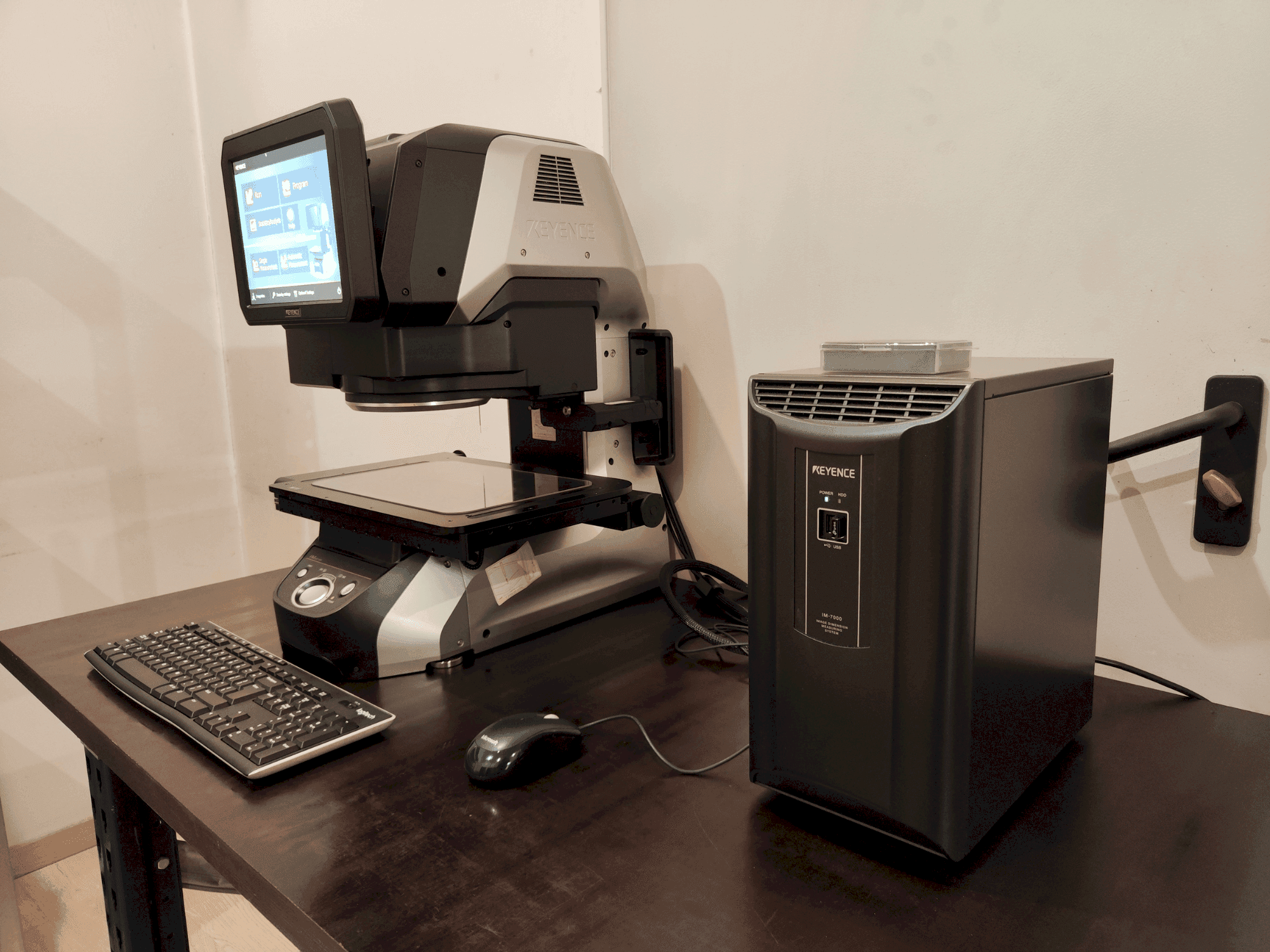

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Ohjain: IM-7000

Kuvanottolaite: 1" 6,6 megapikselin yksivärinen CMOS-kuvakenno

Näyttö: 10,4" LCD-monitori (XGA 1024×768): 10,4" LCD-monitori (XGA 1024×768)

Valon vastaanottava linssi: Kaksinkertainen teleskentrinen linssi

Valaistusjärjestelmä: Telesentrinen läpivalaisu, ylävalo, nelihaarainen monikulmavalaistus (moottoroitu), rakorengasvalaistus (moottoroitu).

Mittaustilat: Laajakenttä, erittäin tarkka

Laajakenttämittausalue: 300 × 200 mm (nelikulmio R50)

Suuren tarkkuuden mittausalue: 225 × 125 mm

Pienin näyttöyksikkö: 0,1 µm

Mittaustarkkuus (laajakenttä, ilman lavaliikettä): ±1 µm

Mittaustarkkuus (korkean tarkkuuden mittaus, ilman lavaliikettä): ±0,5 µm

Mittaustarkkuus (laajakenttä, kun lava liikkuu): ±2 µm

Mittaustarkkuus (suuritarkkuus, kun lava liikkuu): ±1,5 µm

Yhdistetty mittaustarkkuus: ±(7 + 0,02L) µm (laajakenttä), ±(4 + 0,02L) µm (huipputarkkuus).

Mitattava alue (XY, lava): 90 × 90 mm

Suurin mittaussyvyys: 30 mm

Valoanturin halkaisija: 3 mm

Mittausvoima: 0,015 N (valosondi), 0,3 N (korkeusmittaus).

Toistotarkkuus: ±2 µm

Mittausalue (Z): 0-75 mm

Mittausasennon tarkkuus (XY): ±0,2 mm

Pienin näyttöyksikkö (korkeus): 1 µm

Mitattava alue (XY) laajakenttätilassa: 145 × 95 mm

Mitattavissa oleva alue (XY) korkean tarkkuuden tilassa: 107,5 × 95 mm

XY-vaihe: Moottoroitu, liikealue 200 × 100 mm, maksimikuorma 5 kg.

Z-vaihe: Moottoroitu, liikealue 75 mm

Ulkoinen kaukosäätimen tulo: Jännitteetön tulo (kosketin/kiinteä tila).

Ulkoinen lähtö: PhotoMOS, OK/NG/FAIL/MEAS, nimelliskuorma 24 VDC, 0,5 A.

Liitäntä: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 Series A (6 porttia).

Tallennustallennus: HDD 500 GB

Ympäristön lämpötila: +10 - +35°C

Suhteellinen kosteus: 20-80 % RH (ei tiivistymistä)

Saastumisaste: 2

Ylijännitekategoria: II

Virransyöttöjännite: 100-240 V, 50/60 Hz

Painopää: 31 kg

Ohjaimen paino: ~8 kg
