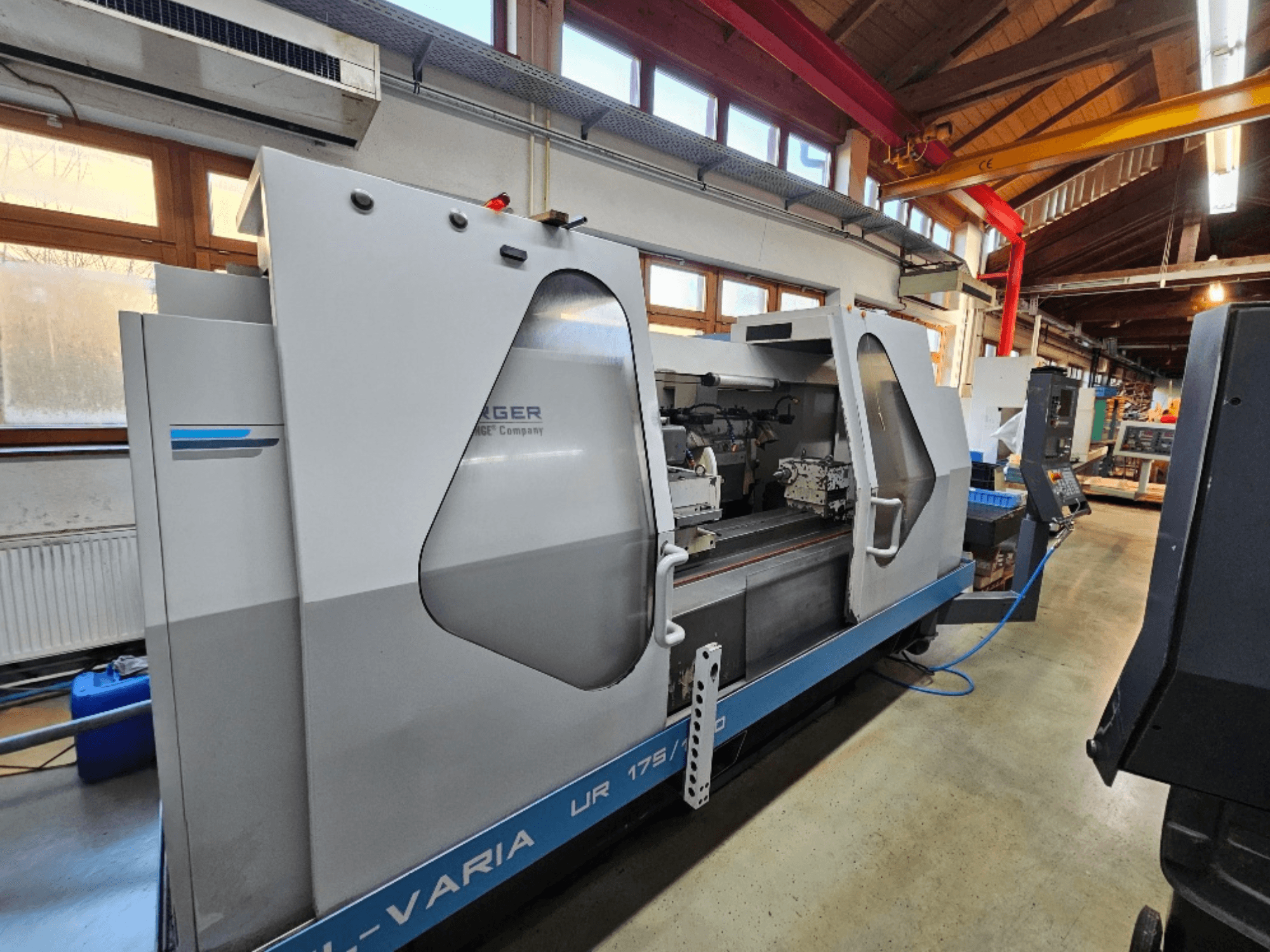

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Kapasiteetti: keskikorkeus 175 mm; keskipisteiden välinen etäisyys 1000 mm

• Konfiguraatio: B-akselilla kallistettava hiomapää.

Hiontapää ja B-akseli

• Saatavilla olevat hiomapäät: R, RS, UR

• R-hiomapään nivel: +30°

• RS/UR-päät, pyörivän osan indeksointi:

  • Manuaalinen indeksointi: 180° - -190°, 2,5°:n askelin.

  • Automaattinen indeksointi: 180° - -90° (tai -30°), 2,5°:n askeleet

• B-akseli (RS/UR-päät): kääntö +180° - -190° (jotkin vaihtoehdot rajoitettu noin +30°); resoluutio 0,1".

Työstöpää

• Vakiotyöstöpää (C-akseli): kääntökulma -30° - +120°.

  • Karan nopeus: enintään 600 rpm (portaaton).

  • Asennuskartio: MK5; vähennysholkki MK5/MK4.

  • Sovitinlaippa: MK5 / DIN 55027 koko 5

  • Vääntömomenttikapasiteetti: 160 Nm

  • Maksimi työkappaleen keskipisteiden välinen etäisyys: 150 kg

• Työpää pyörivällä karalla:

  • C-akselin nivel: -30° - +120°

  • Karan nopeus: 5-500 rpm (portaaton)

  • Asennuskartio: MK5

  • Vääntömomenttikapasiteetti: 320 Nm (sis. kiinnityslaitteen)

  • Maksimi työkappale keskipisteiden välillä: 220 kg

Takakanta

• Kartio: MK4

• Jyrsimen isku: 50 mm

• Mikrosäätö (lisävaruste): ±150 µm (±0,006 tuumaa)

Hiomalaikat ja sisäinen hionta

• UR-pää:

  • Vasen hiomalaikka max: 400 × 63 mm

  • Oikea pyörä max (lisävaruste): 400 × 50 mm

  • Maksimi kehänopeus: 32 m/s

• R-pää:

  • Pyörä max: 500 × 100 mm

  • Maksimi kehänopeus: 32 m/s 7,5 kW:n moottorilla; 45 m/s 9,2 kW:n moottorilla.

• RS-pää:

  • Pyörä max: 500 × 80 mm

  • Maksimi kehänopeus: 32 m/s 7,5 kW:n moottorilla; 45 m/s 9,2 kW:n moottorilla.

• Sisähionta (lisävaruste/laite tässä koneessa):

  • Asennusporaus suuritehoisille karoille (HJN): 80 mm.

  • Asennusreikä suurtaajuuskaroille (MFV): 120 mm

Akselit ja pöydät

• Z-akseli (alapöytä):

  • Maksiminopeus: 15 m/min

  • Resoluutio: 0,1 µm

  • Liikkuminen (1000 mm keskipisteiden välinen versio): 1150 mm

• Yläpöydän kääntymisalue (1000 mm keskipisteiden välillä): 0 - +9°

• X-akseli (hiomalaikka):

  • Max. liike: 320 mm

  • Maksiminopeus: 7,5 m/min

  • Resoluutio: 0,1 µm

Käyttömoottorit

• X-akselin liukupyörä: (2000 min-¹): 0,94 kW (2000 min-¹)

• Z-akselin pöytä: 0,94 kW (2000 min-¹).

• Indeksointi / B-akseli: 0,63 kW (3000 min-¹)

• Hiontakara UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Hiontakara R/RS (7,5 kW:n versio): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Hiontakara R/RS (9,2 kW:n versio): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Työpää (vakio & pyörivä): 3,1 kW (3000 min-¹)

• Hydraulipumppu: 0,37/0,44 kW (1500/1800 min-¹)

• Hydrostaattinen pumppu: 0,37/0,44 kW (1500/1800 min-¹)

Mitat, paino, apuohjelmat (1000 mm keskipisteiden välinen versio)

• Lattiapinta-ala (L × S): 3600 × 2000 mm

• Paino: netto 5000 kg; brutto 6000 kg

• Pienin ilmanpaine: 4 bar

• Melupäästö: 70 dB(A)

Lisävarusteet

• Hihnasuodattimen jäähdytysjärjestelmä
