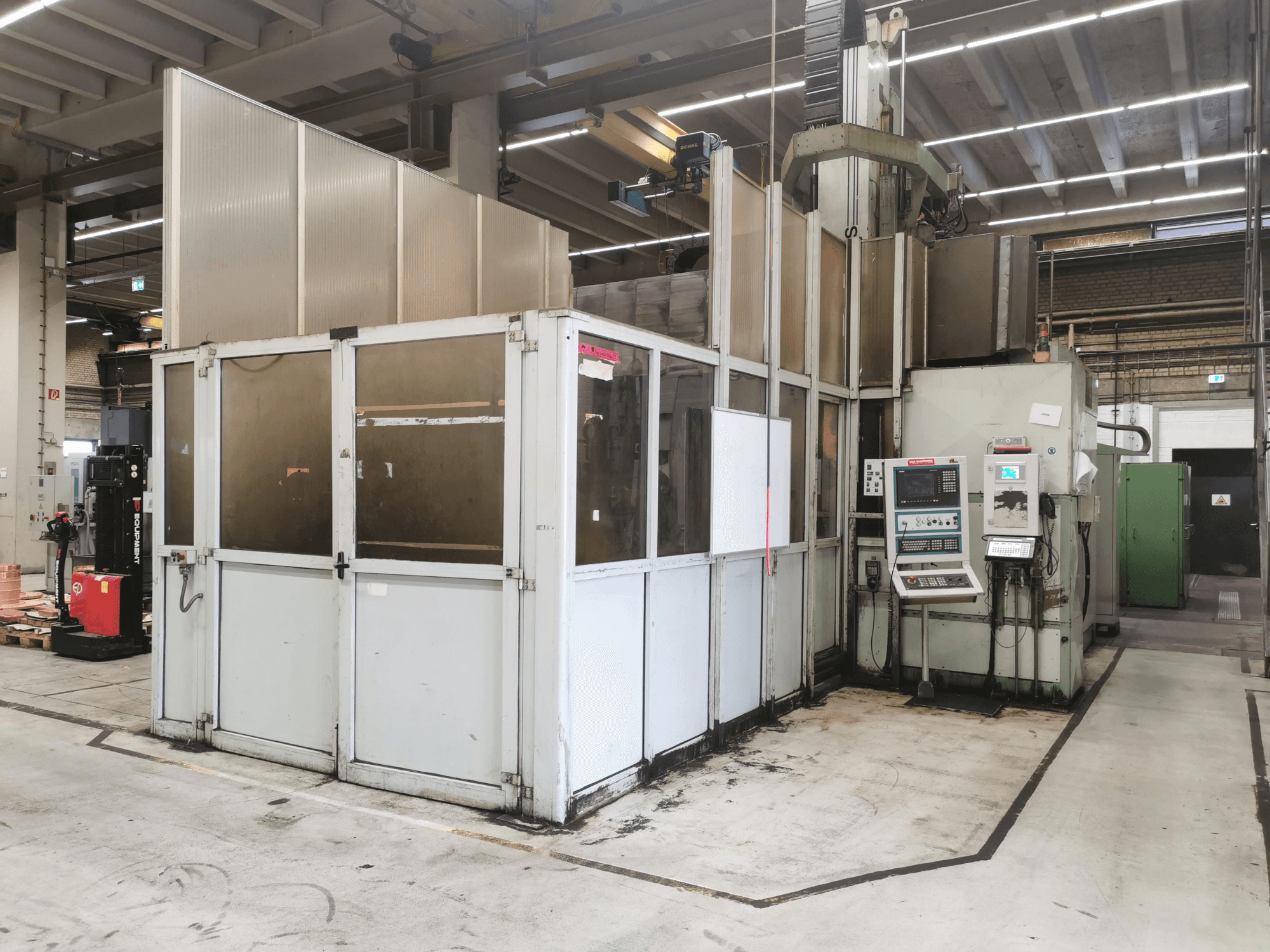

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Ohjausjärjestelmä: Siemens Sinumerik 840D (ohjelmistoversio 3.7 MMc 103, JO'CAM NC-ohjaus)

- Käyttötunnit: 91 055,12 h

- Karin käyttötunnit: 34 019,20 h

- X-akselin liikealue (pitkittäissuunta): 3 400 mm (+ 2 000 mm palettinvaihtimille)

- Y-akselin liikealue (poikittain): 2 500 mm

- Z-akselin liikealue (pystysuora): 1 250 mm

- Pylväiden välinen etäisyys: 2 200 mm

- C-akseli (kiertopää – ensimmäinen kierto): ±400°

- A-akseli (kiertopää – toinen kierros): 220° (±110°)

- Lineaaristen akselien pienin asemaväli (X-Y-Z): 0,001 mm (0,00004 tuumaa) / 0,0005 mm

- Kulma-akseleiden pienin asemointiaskel (C-A): 1° (6 000 Nm)

- Lineaaristen akselien nopeus (X-Y-Z): 5–16 000 mm/min

- Kulma-akseleiden nopeus (C/A): 50 / 30 astetta/sekunti

- Karankartio: HSK-A-63

- Karin kierrosnopeus: 500–4 000 RPM

- Karamoottorin teho S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Karamoottorin tyyppi: Siemens, tyyppi DMR 160.AS.4.FFS

- Kiertyvän pään kääntöpiste: 250 mm

- Työpöydän mitat: 3 000 x 1 500 mm

- Työpöydän kantavuus: 12 000 kg

- Lavan koko: 2 500 x 1 500 mm

- Alustan kantavuus: 8 000 kg

- Työkalumagasiinin kapasiteetti: 16 / 32 paikkaa (ketjutyyppi)

- JO'TOOL-staattisen telineen kapasiteetti: 12–360 työkalua

- Sähköteho: ~70–96 kVA

- Kolmivaihevirta: 380 V – 50 Hz / 480 V – 60 Hz

- Koneen peruspaino: 50 000 kg

- Koneen mitat (pohjapiirros): 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Paineilmapumput / jäähdytysnestesäiliö: Johnson (tiivistemateriaali: Viton)

- Lisävarusteet ja tarvikkeet: Kulmapää, 2 haarukkapäätä, päämagasiini, 2 kiertopäätä, karapää, karapää ilman päätä, 3-A-pään kiinnike, täydellinen vaihtokara, kaikki uudet tai korjatut akselimoottorit varastossa, dokumentaatio noin 4 kansiota (sisältää käyttöohjeet, korjauslaskut, vikaraportti vuodelta 2006 saatavilla)

Työkalumagasiini ei sisälly toimitukseen
