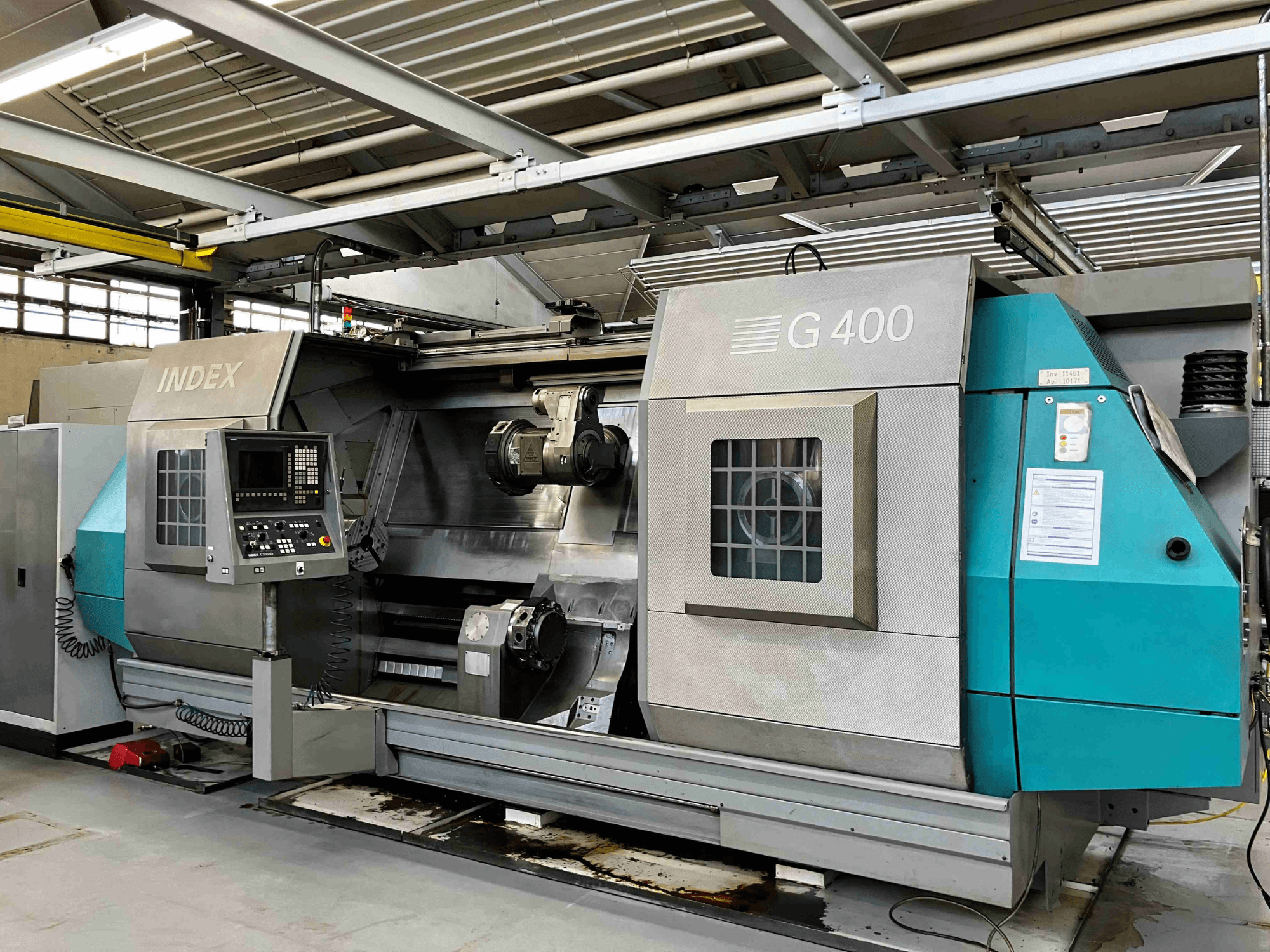

Index - G 400DE-TUR-IND-2008-00002

Pääkara 0102 suoravetoinen

Suurin materiaalin läpimeno: 102 mm

Maksiminopeus: 3000 rpm

Etulaakerin halkaisija: 170 mm

Muuttuva onttoakselimoottori

Teho pääkara D102:

Teho 100/40 %:n käyttöasteella: 53 kW/68 kW

Vääntömomentti: 675 Nm/900 Nm

Työkaran kohdistus- ja kytkentälaite D102

2,5°:n lisäys indeksointikiekon avulla

Hydraulisesti toimiva ontto puristussylinteri D102, jossa on analoginen puristusliikkeen valvonta.

Materiaalivälys: 102 mm

Isku: 48 mm

Maksimipuristusvoima (veto/puristus): 10 900 dN

Monipuristuspainelaite

Puristuspaine säädettävissä 8-80 baariin pääkaran puristussylinterin monivaiheisen osaluettelon avulla. Alempaan puristuspaineeseen siirtyminen edellyttää ruuvin vapautusliikettä.

Työkalun kannatin 1 (vakiovaruste)

Ristiliukukisko X, Z, kääntöpituus 2000 mm.

Sisäisellä jäähdytysnesteen syötöllä ja sulkuventtiilillä, kuularuuvit D=40 mm.

X-akselilla, D=50 mm Z-akselilla. Ylikuormituskytkimillä suojatut akselivaihteet, vastapaino X-akselilla.

Akseli X Z

Työmatka mm: 320 2000

Pikaliikenopeus m/min: 20 40

Syöttövoima N: 14000 14000

X-akselin mittausjärjestelmä: Lasimittakaava (absoluuttinen)

Z-akseli: ROQ-kooderi (absoluuttinen)

X-Y-Z-B-kotelo (WT1)

Vaihtovirtamoottorilla varustettu, hammaspyörillä asemoitu, hydraulisesti lukittu torni.

Y-akselin kara, hydrostaattisesti asennettu, lukittavissa hammaspyörillä.

Kuularuuvi, D=40 mm

Ylikuormituskytkin

Liikkuminen: 220 mm

Pikaliikenopeus: 12 m/min

Syöttövoima: 24 000 N

ROQ-kooderi (abs)

B-akselin käyttö AC-moottorilla

Kääntökulma: 360°

Työkalun käyttöyksikkö

kahdella kytkimellä:

Maksiminopeus: 6 000 rpm

Teho (25 %) n= 6 000:ssa: 17 kW.

Suurin vääntömomentti (25 %): 37 Nm

Kiekkotorni, jossa on 12 asemaa ristikkäisliukupyörällä 1

Työkalunpidinjärjestelmä DIN 69880-40x63

Parempi toistettavuus työkalunvaihdon aikana ylimääräisten W-urien ansiosta.

Monitoimiyksikkö poikittaisliukupyörässä 1

Maksiminopeus: 6 000/1 500 kierrosta minuutissa.

Vaihteisto: i=4

Vääntömomentti: 36/144 Nm

Työkalut: SK50

Etulaakerin halkaisija: 75 mm

Sisäinen jäähdytysnesteen läpivienti, levyn jousipuristus.

Työkalun kannatin 2, oikea - X, Z

Sorvauspituus 2000 mm, mieluiten

vastakarainen kone, jossa on sisäinen jäähdytysnesteen syöttö ja sulkuventtiili, karan ohjaus AG-moottorin kautta, kuularuuvit D= 50 mm Z-akselilla, D= 40 mm X-akselilla. Akselivaihteet suojattu ylikuormituskytkimillä, X-akselin vastapainojärjestelmä.

Revolverin pää suunnattu oikealle vastakaraa kohti.

Akseli X Z

Matka mm 210 2000

Pikaliikkeen nopeus m/min 20 40

Syöttövoima N 8600 14000

X-akselin mittausjärjestelmä: lasiasteikko (abs)

Z-akseli: ROD-kooderi (abs)

Kiekkotorni, jossa on 10 ristikkäisliukua 2

Työkalunpidinjärjestelmä DIN 69880-40x63

Parempi toistettavuus työkalunvaihdon aikana ylimääräisten W-urien ansiosta.

Paikannus etupintavaihteistolla, hydraulisesti lukittu

Vastakara D102, koko 11-DIN 55026/55021 ja ISO 702/1.

Sorvauspituus 2000 mm

Z-akselin liukukäyttö vaihtovirtamoottorilla ja halkaisijaltaan 50 mm:n kuularuuvilla varustetulla liukukiskolla

Akseliveto suojattu ylikuormituskytkimellä

Työasennossa liukua pitää vaihtovirtamoottori pysäytintä vasten.

Pää- ja vastakarojen väliin kiinnitettyjen työkappaleiden työstöä ei tueta vastakaralla, ei aksiaalisella kiinnitysvoimalla eikä Z-akselin vastakaran asennon valvonnalla.

Jos tällaista toimintoa tarvitaan, tarvitaan lisävarusteena takakara-toiminto.

Mittausjärjestelmä Z-akselilla: ROQ-kooderi (abs)

Materiaalin enimmäishalkaisija: 102 mm

Suurin karan nopeus: 3000 rpm

Etulaakerin halkaisija: 170 mm

Pikaliike: 30 m/min

Syöttövoima: 7200 N

Muuttuva kolmivaihekäyttö (AC-onteloakselimoottori).

Vastakara D102 teho:

Teho 100/40 %:n käyttöasteella: 53/68 kW

Vääntömomentti: 675/900 Nm

Vastakaran kohdistus- ja kytkentälaite D102

2,5 asteen lisäys indeksointikiekon avulla.

Hydraulisesti toimiva ontto puristussylinteri D102, jossa on analoginen puristusliikkeen seuranta.

Materiaalikapasiteetti: 102 mm

Isku: 48 mm

Suurin puristusvoima (veto-/puristusvoima): 10 900 dN

Monipuristuspainelaite

Puristuspaine säädettävissä 8-80 baariin (useita asetuksia saatavana puristussylinterin osaluettelosta). Vastakara; alempaan puristuspaineeseen siirtyminen edellyttää ruuvin vapautusliikettä.

Automaattinen liukuovi, hydraulisesti toimiva

INDEX C200-4D -ohjausjärjestelmä

- Modulaarinen moniprosessoriohjaus, joka on integroitu digitaaliseen Simodrive 611 -taajuusmuuttajajärjestelmään (identtinen Sinumerik 840D:n kanssa).

- Ohjauspaneeli - AT-yhteensopiva PC, jossa on Windows-käyttöjärjestelmä ja litteänäyttö.
