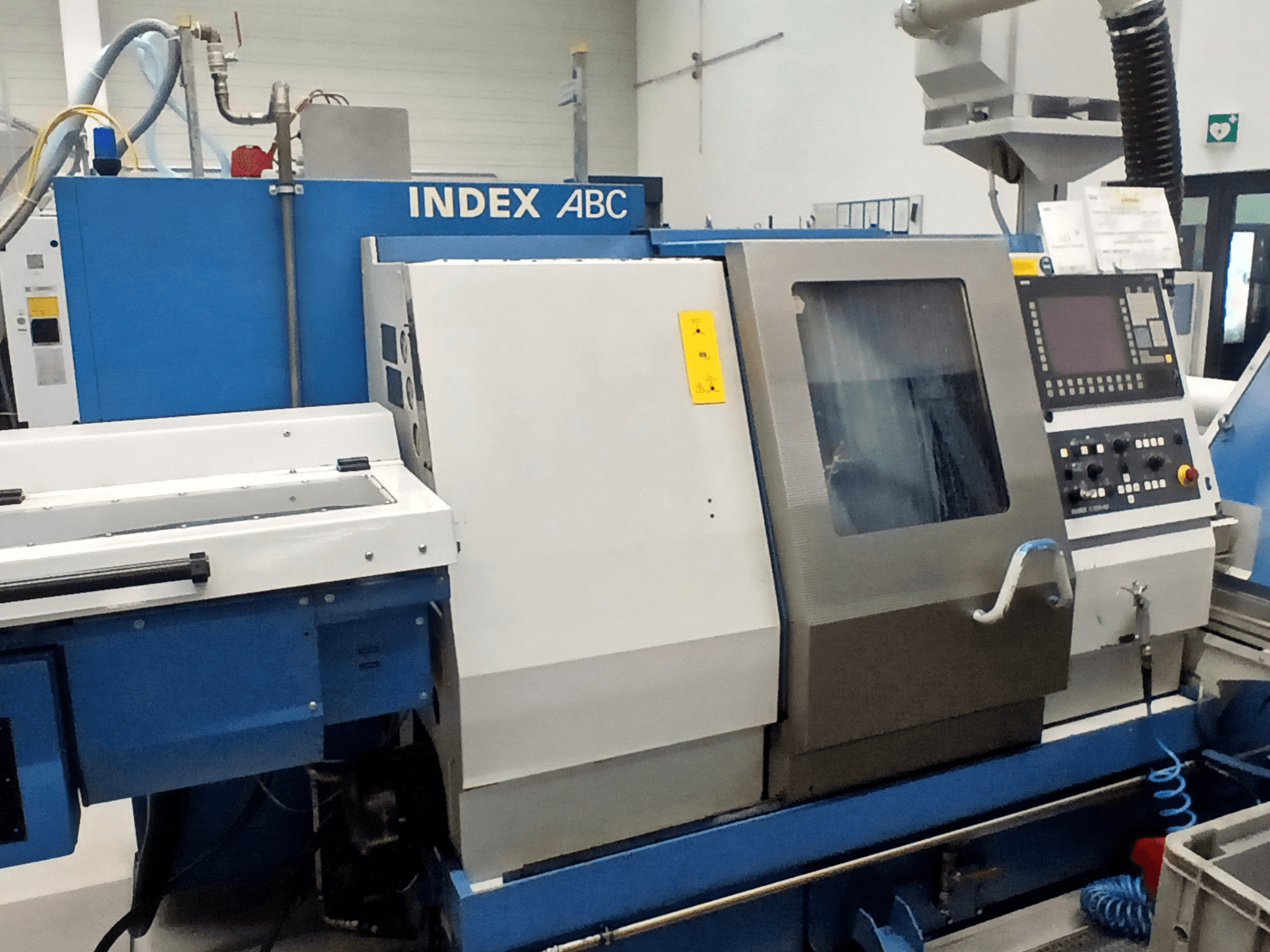

Index - ABC DE-TUR-IND-2012-00001

• Pääkara: D65, karan liitäntä AD140, sisähalkaisija 83, enimmäiskierrosnopeus 6000 r/min; enimmäisteho 20 kW 100 %:n käyttöasteella; C-akseli; elektroninen synkronointi karojen välillä

• Apukar: 7,5 tuuman istukan liitäntä, maksiminopeus 4500 r/min

• Karan käyttötunnit:

• S1 – 18914 h

• S2 – 661 h

• S3 – 3 h

• S4 – 29211 h

• S5 – 2413 h

• S7 – 1250 h

• Istukka: 3-leukainen KFN95/3, kiristysvoima 480 daN, maks. 4000 rpm

• Vaihtopäät: kaksi vaihtopäätä, kummassakin X- ja Z-akseli; työkalun käyttö vaihtopäässä 6000 r/min, 3,3 kW

• Takatyöstölaite: ilman karatukea, 5 karatukiasentoa

• Jäähdytysneste: 80 l/min 8 bar:n paineella ja 20 l/min 18 bar:n paineella; järjestelmä valmistettu emulsiota varten; jäähdytysnesteen paluu karan päässä D60 (ilman tangonsyöttöä)

• Ohjaus: INDEX C200-4D, perustuu Siemens 840D:hen; värinäyttö 26 cm; kierteitys ilman kompensointikaraa; moottorivirtaan perustuva työkalunvalvonta; sisäinen työkalunhallinta ja asetusvalintaikkuna; laajennetut työstöjaksot; kappalelaskuri ja tuotannonvalvonta

• Teho-/liitäntätiedot: 400 V, 50 Hz TN-verkko; kokonaisliitäntäteho 45 kVA; nimellisteho 38 kW; nimellisvirta 65 A; suurin sulakesuojaus 100 A

• Hydraulinen ontto kiinnityssylinteri D65

Lisävarusteet

• Lastunkuljetin: saranoitu hihna, purkukorkeus 1250 mm

• Tangonsyöttölaite: MBL 65/3700 karan korkeudelle 1010 mm; tangon halkaisijat enintään 65 mm; tangonsyöttölaitteen pituus 3700 mm; ohjauskanavajärjestelmä rullalaakereilla; lataus tangot (Ø12 mm ja Ø20 mm, pituus 1400 mm); ohjainsarjat 14–18 mm, 18–22 mm, 22–65 mm

• Työkappaleen purkulaitteisto pää- ja apukaralle, jossa on työkappaleen kerääjä

• Teleservice-valmius (ISDN) ohjelmistolla

• Kone valmistettu imujärjestelmää varten 230 V

• Työtilan valaistus

• Kaksi sähkökaapin jäähdytysyksikköä

• Muuntaja 3 kVA
