- ➤ Myytävänä käytetty Index C200 vaakasorvi | gindumac.com

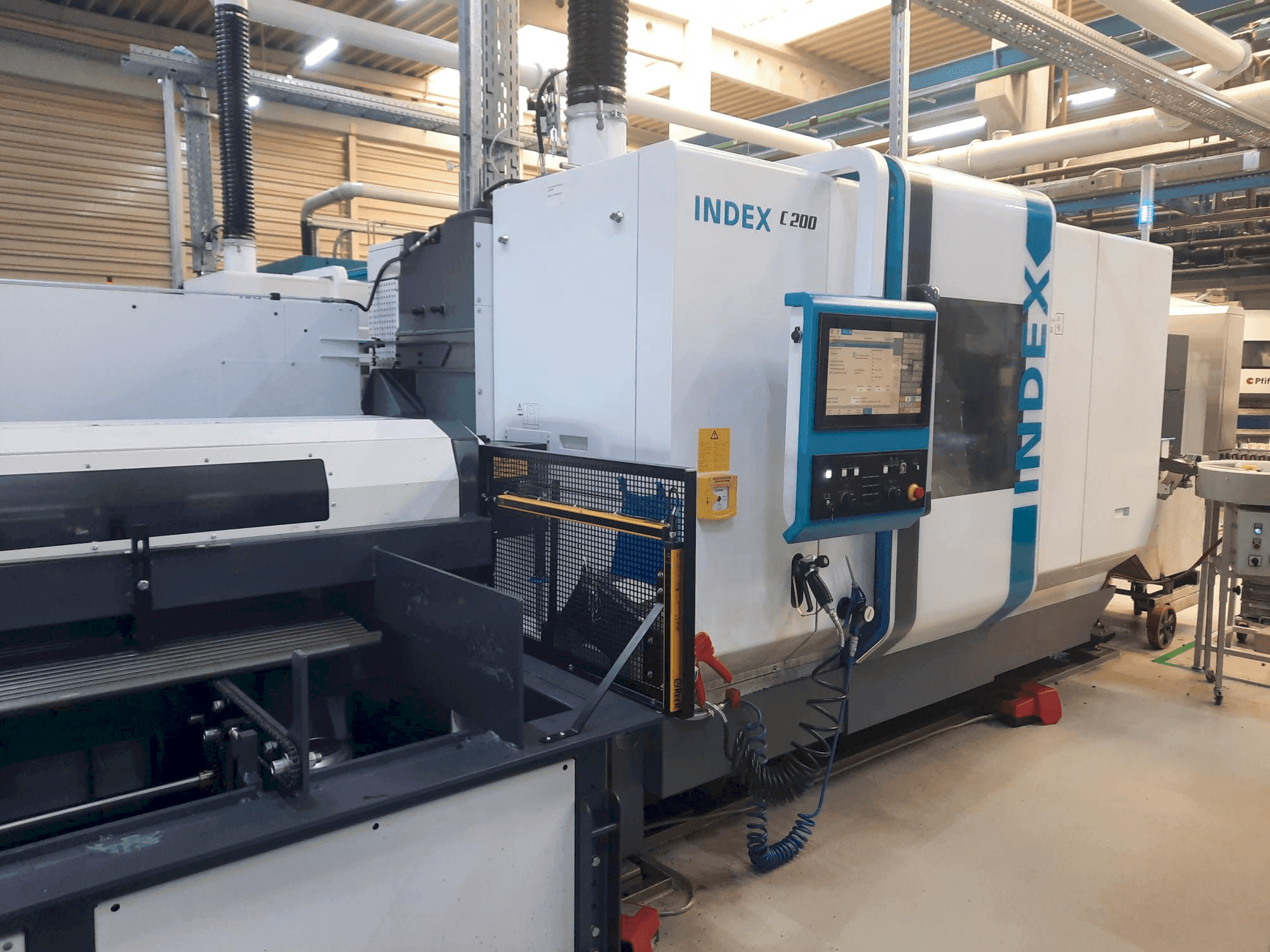

Tämä 5-akselinen Index C200 valmistettiin vuonna 2023, ja se tarjoaa edistyneitä ominaisuuksia vaakasuuntaiseen sorvaukseen. Tämä kone on ihanteellinen metallintyöstön tarkkuuteen ja tehokkuuteen, ja se on merkittävä voimavara tuotannon laadun parantamisessa. Harkitse mahdollisuutta ostaa tämä Index C200 vaakasorvauskone. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: Index
- vuosi: 2023
- MALLI: C200
- sovelluksen tyyppi: Ulkosorvaus
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora sorvauskone
- saatavuus: 01 07 2025
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - Index C200
Ohjausjärjestelmä
- Merkki: SIEMENS
- Malli: C200-sl
Päämoottori
- Karan nopeusalue: 6000 rpm 1/MIN
- Karan moottorin teho: 32kW
- Isku: 20mm
- Akselin lukumäärä: 5
Liike
- Z-AKSELI Liike: 700 mm
- Z-AKSELI Syöttövoima: 5000N
- Z-AKSELI Nopea halkaisu: 50m/min
Lisävarusteet
- - Ohjelmistovaihtoehdot: OPC UA päätietokoneliitäntään (max. 200 muuttujaa). ChipMaster-sykli lastun rikkoutumisen hallintaan.
- - Ympäristötiedot: Melutaso: 73,8 dB(A)
Lisäinformaatio
- Tekniset koneen edut:
- - Ohjausjärjestelmä: perustuu sinumerik 840d -ratkaisulinjaan (sl), jossa on sinamics s120-käytöt. 18. 5" tft-värinäyttö pct-touchilla (ip65). Siemensin käyttöliittymä on saksankielinen.
- - Liitännät: 4x usb 2. 0 (2 ohjauspaneelissa, 2 ohjauspaneelissa). Verkko-yhteensopiva nc-tiedonsiirtoon (loogiset asemat).
- - Turvallisuus: siemens safety-integroitu (profisafe).
- - Tornin mekaniikka: hydraulinen lukitus, ac-moottori kasvovaihteistolla. Käyttöteho työkalutelinettä kohti: 10 kw (25 % ed), max. 8000 rpm.
- - Työkalunpidin: sylinterimäinen varsi d25x48 (din69880) w-uralla parantaa toistotarkkuutta. Käytettävät työkalut mahdollisia jokaisessa asemassa (vain pyörivät työasennossa).
- - Jäähdytysyksikkö: 13 kw hydrauliikkaan, karaan ja ohjauskaappiin. Liitäntä jäähdytysvedelle (20°c ±2°c, 30 l/min, glykoli 25 %).
- - Hakekuljetin: saranoitu hihnakuljetin (knoll) 180 litran säiliöllä, poistokorkeus 840 mm. Jäähdytysöljyjärjestelmä: 750 litran säiliö, 8 bar/20-80 bar pumput.
- - Tankolataimen liitäntä: unimag4-yhteensopiva (ulkoiset kuormaajat vaativat erityisen suojan). Tangon enimmäispituus: 1 035 mm (lyhyt tanko). Portaalin poimintalaite: pneumaattinen tarttuja (Ø 10-90 mm, max. 3,5 kg). Kuljetinhihna kytkimellä valmiille osille / jäljellä oleville osille.
- - Ohjausyksikkö Käyttöjännite: 400V Ohjausjännite: 24V DC Taajuus: 50Hz Nimellisteho: 54kW Kytketty kuorma: 65kVA Nimellisvirta: 94A Max. varasulake: 100A Pääkäyttö Pääkara ja vastakara Karan pään kiinnitys: OD 140mm, ID 85mm Etulaakerin halkaisija: 110mm Vääntömomentti max. (100 %/40 %): 125/170 Nm Kiristyspaine min./max.: 8/80 bar Männän alueen paine: 57cm² Männän alueen kireys: 57cm² Puristusvoima max.: 45600 N Vetovoima max.: 45600 N C-akseli: Pyörivän akselin moottorin käyttö: kulman mittausjärjestelmä suoraan karassa Aseman leviäminen (VDI/DGQ 3441): Psmax = 0,01 astetta Revolveri Työkalun pidike 1 X-akselin työskentelyrata: 110mm X-akselin pikaliike: 30m/min X-akselin kiihtyvyys: 9m/s² X-akselin syöttövoima: 5000mm0:-N 50m/min Z-akselin kiihtyvyys: 9m/s² Z-akselin syöttövoima: 5000N Y-akselin työskentelyrata: 100mm Y-akselin pikaliike: 15m/min Y-akselin kiihtyvyys: 9m/s² Y-akselin syöttövoima: 5000N Asemat: 14 sylinterimäisellä varrella D25x-48 työrata D25x-48 110mm X-akselin pikaliike: 30m/min X-akselin kiihtyvyys: 9m/s² X-akselin syöttövoima: 5000N Z-akselin työskentelyrata: 550mm Z-akselin pikaliike: 50m/min Z-akselin kiihtyvyys: 9m/s² Z-akselin syöttövoima: 5000N Y-akselin liikerata 1min: 5000N Y-akselin liikerata 1min: Y-akselin kiihtyvyys: 9m/s² Y-akselin syöttövoima: 5000N Asemat: 14 sylinterimäisellä varrenpidikkeellä D25x48 Työkalunpidin 3 X-akselin työskentelyrata: 180mm X-akselin pikaliike: 30m/min X-akselin kiihtyvyys: 9m/s² X-akselin syöttövoima:4 sylinterinen akselin pidike0:S50x-akselin syöttövoima0 D25x48
Koneen edut
Lisätieto
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
