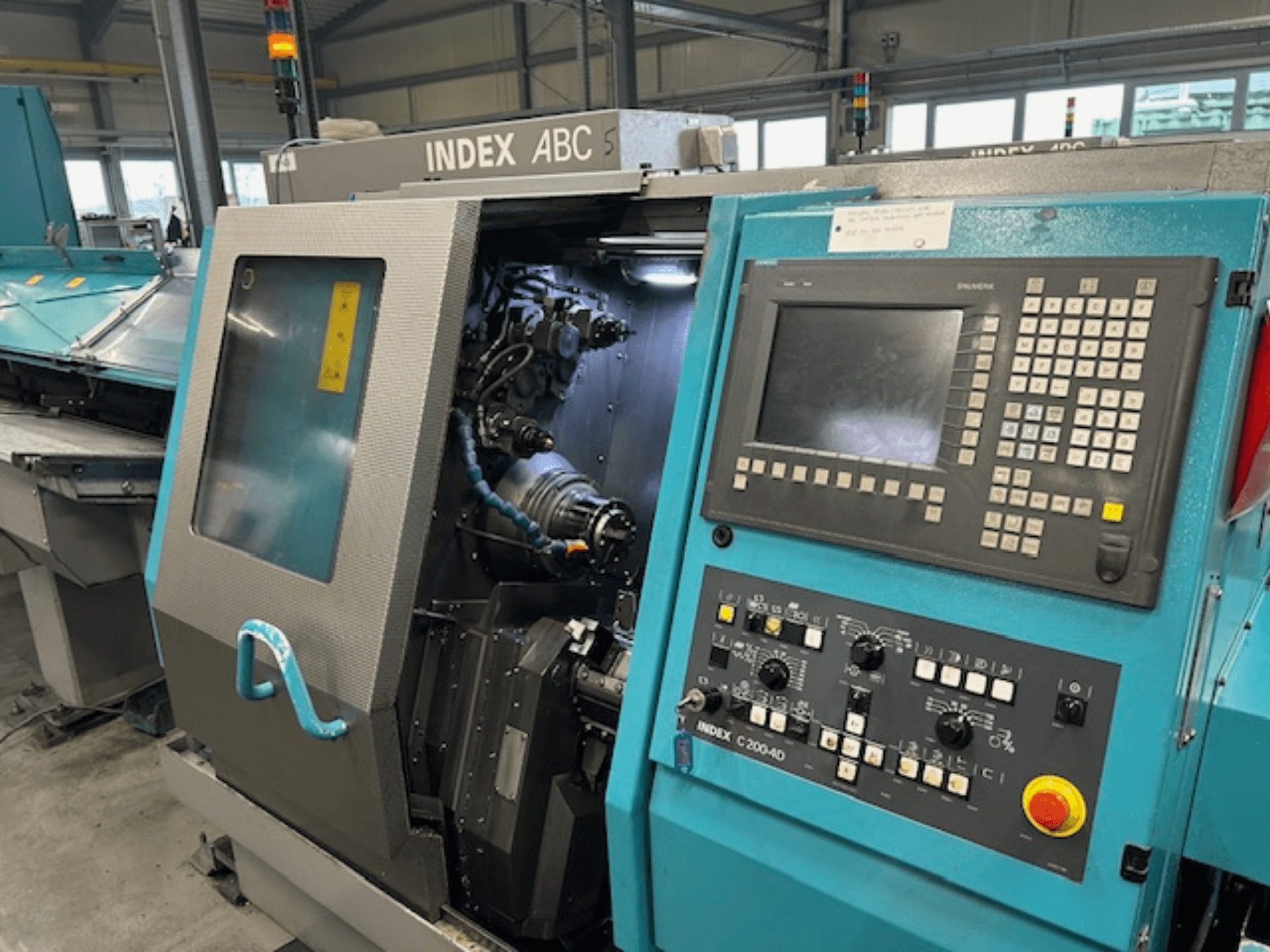

Index - ABCDE-TUR-IND-2007-00002

• Pääkara

  • Kapasiteettivaihtoehdot (karan välys):

    • 30 (25): (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Karan halkaisija etulaakerissa:

    • 75 mm (malli 30)

    • 85 mm (malli 42)

    • 100 mm (mallit 60 ja 65)

  • Teho Pmax 100 %:n käyttöasteella:

    • 7 / 10 / 13 kW (malli 30)

    • 7,5 / 13 / 20 kW (malli 42)

    • 7,5 / 13 / 20 kW (malli 60)

    • 13 / 20 kW (malli 65)

  • Teho Pmax 40 %:n käyttöasteella:

    • 10 / 15 / 21 kW (malli 30).

    • 13,3 / 21 / 29 kW (mallit 42 ja 60).

    • 21 / 29 kW (malli 65)

  • Vääntömomentti Mdmax 100 %:n käyttöasteella:

    • 33 / 48 / 62 Nm (malli 30)

    • 35 / 62 / 95 Nm (mallit 42 ja 60)

    • 62 / 95 Nm (malli 65)

  • Vääntömomentti Mdmax 40 %:n käyttöasteella:

    • 48 / 69 / 102 Nm (malli 30)

    • 64 / 102 / 140 Nm (mallit 42 ja 60).

    • 102 / 140 Nm (malli 65)

  • Maksiminopeus:

    • 7500 rpm (malli 30)

    • 7000 rpm (malli 42)

    • 6000 rpm (mallit 60 ja 65)

  • Puristussylinterin isku:

    • Hylsyjen kiristys: Hylsyjen kiristys: Hylsyjen kiristys: Hylsyjen kiristys: Hylsyjen kiristys: Hylsyjen kiristys: 7 mm

    • Syöttöruuvin ja hylsyn kiinnitys: 20 mm.

  • Puristustien valvonta: 140 mm (Rev. 2:n kanssa) / 160 mm (ilman Rev. 2:ta).

  • Laajennusvaiheet:

    • C-akselin resoluutio: 0.001°

    • Kohdistus/kytkentäyksikkö (indeksointikulma): 2.5°

    • Työkappaleen pysäytys- ja poistoyksikkö: D 42 / D 60

• Työkalun kannatin: Torni 1

  • Liukupyörän liike: X 90 mm, Z 280 mm

  • Syöttövoima: 5500 N (X ja Z)

  • Pikaliike: X 27 m/min, Z 36 m/min

  • Resoluutio: X 0,5 µm, Z 1,0 µm.

  • Työkalujen lukumäärä: 7 + synkronikara

  • Työkalujärjestelmä: Lieriömäinen varsi DIN 69 880 (25 x 48 mm).

  • Kytkentäaika (yksi asema): 0.3 s

  • Työkalun käyttö (kaikki asemat): 4,2 kW, 7,5 Nm, 6000 rpm (Pmax/Mdmax 25 %:n käyttöasteella).

• Työkalun kannatin: Torni 2

  • Liukuliikkeen liike: X 81 mm, Z 80 mm

  • Syöttövoima: X 8300 N, Z 5500 N

  • Pikaliike: X 27 m/min, Z 36 m/min

  • Resoluutio: X 0,5 µm, Z 1,0 µm.

  • Työkalujen lukumäärä: 6

  • Työkalujärjestelmä: Sylinterimäinen varsi (25 x 40,3 mm): Luppoputkikiinnitys (25 x 40,3 mm)

  • Vaihtoaika (yksi asema): 0.3 s

  • Työkalun käyttö (kaikki asemat): 6,5 kW, 14 Nm, 4500 rpm (Pmax/Mdmax 25 %:n käyttöasteella).

  • Kierrejyrsintä- ja monikulmiosorvausyksikkö: max 6000 rpm (max 2 asemaa samanaikaisesti)

• Takaosan työkalun kannatin (takatyöskentely)

  • Liukuliikkeen liike: X 280 mm, Z 280 mm

  • Työkalujen maksimimäärä: 6

  • Työkalujärjestelmä: Työkalutyyppi: Luppoputkikiinnitys: Luppoputkikiinnitys

• Taakseporausyksikkö (lisävaruste)

  • Max. kiinteät työkalut: 5

  • Maksimityökalut: 2

  • Ajettavien työkalujen suorituskyky (25 %:n käyttöasteella): 4,5 kW, 8 Nm, 6000 rpm.

  • Työkalunpitimen poraus: 25 mm (DIN 69 880) / 1 tuuma

• Materiaalinkäsittely (integroitu materiaalin syöttöyksikkö)

  • Tangon halkaisija max: 52 mm

  • Säädettävä syöttörata max: 80 mm

  • Syöttövoima: 3000 N

• Nesteet ja järjestelmät

  • Jäähdytysnestejärjestelmä: 60 (80) l/min, 5,5 (8) bar, säiliö 220 l; kytkettävä pumppu max 18 bar, 20 l/min.

  • Hydraulijärjestelmä: 19 l/min, 90 bar, säiliö 50 l

• Mitat (ilman lastauslaatikkoa ja lastukuljetinta)

  • Lattiapinta-ala: 2.4 m²

  • Karan keskikorkeus (lattian yläpuolella): 1010 mm

Lisävarusteet

• Tangonlatauslaatikko (tankosyöttölaite), mallit LM3200 / LM3700 / LM4200

  • Tangon pituus max: 3,2 m / 3,7 m / 4,2 m.

  • Tangon halkaisija-alue: 6-52 mm

• Lastukuljetin

  • Tyyppi: Saranatyyppi tai kaavintahihna

  • Poistokorkeus: 840 mm
