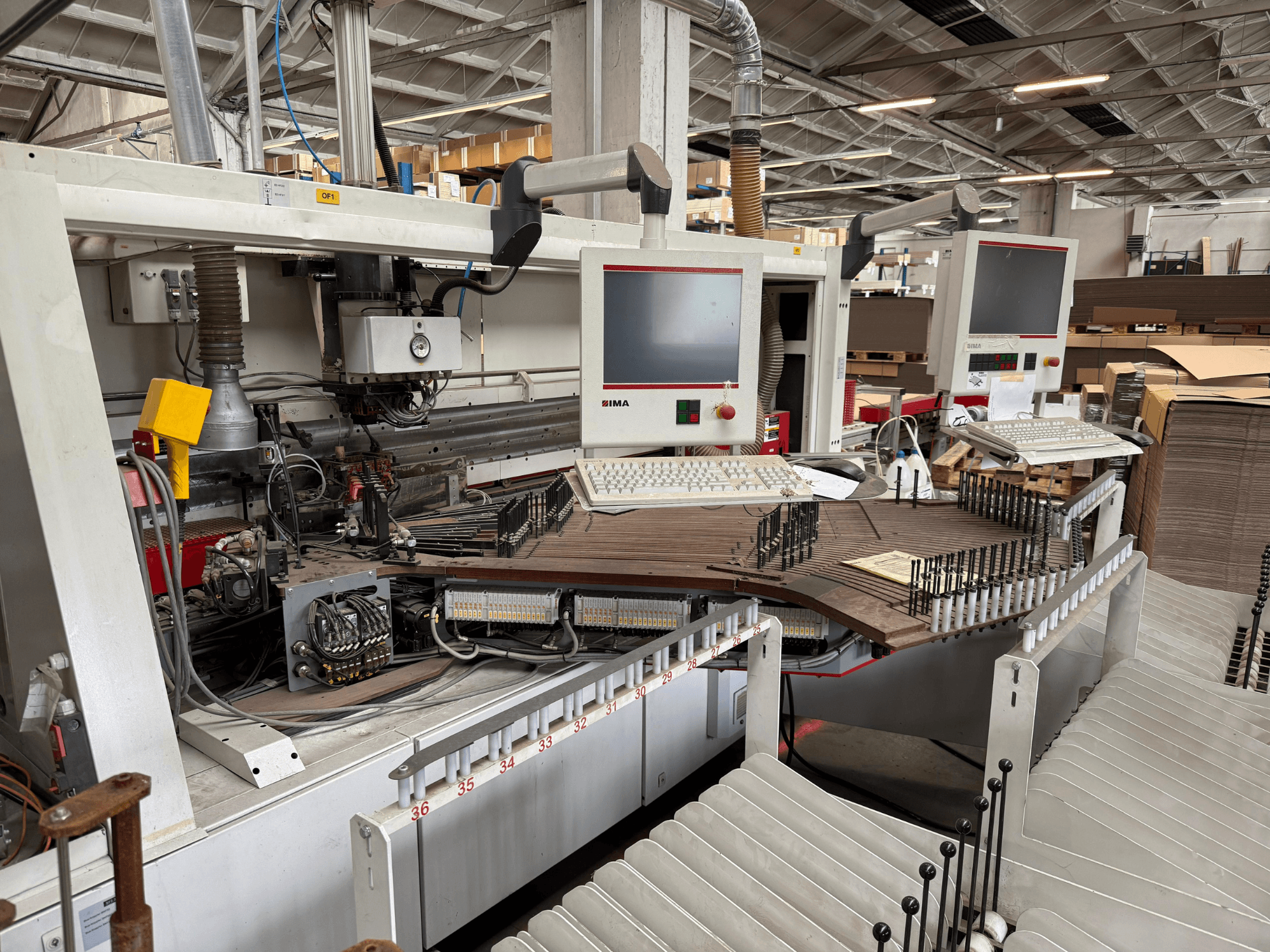

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Lisätietoja

• Moottorin teho: 2 x 45 kW, 150 Hz

• Moottorin nopeus: 9000 rpm

• Virransyöttö: 230 V

• Lämmitysteho: 6 x 500 wattia

• Säätöalue: Noin 17 mm pystysuunnassa, noin 30 mm vaakasuunnassa.

• Isku: Asento: Max. 8 mm

• Rullan halkaisija: mm: Rullan koko: Max. 850 mm

• Reunan korkeus: 14 - 65 mm

• Työkappaleen ulkonema: Työkappaleen pituus: Min. 30 mm + reunan paksuus, Max. 80 mm mukaan lukien reunan paksuus

• Työkappaleen pituus: Väh. 130 mm

• Työkappaleen väli: Min. 300 mm

• Työkappaleen etäisyys: Työkappaleen etäisyys: Min. 990 mm

• Työkappaleen paksuus: Väh. 8 mm, Min. 12 mm kuviopyörän kanssa, Max. 80 mm

• Yksittäinen jäljitystyökappaleen ulkonema: Min. 30 mm

• Kaksoisjäljitystyökappaleen ulkonema: Väh. 38 mm max. 4 profiilia, Max. 50 mm

• Leikkuupään halkaisija: 125 mm

• Moottorin akseli: Halkaisija: 30 x 68 mm

• Sisäkierre: M16, moottorista riippuen, vasen tai oikea

• Leikkuupoikkileikkaus Moottorin teho: 0,20 kW, 200 Hz 400 V, 12000 rpm max. 195 mm², Vaihtoehto: Vaihtoehto: 0,66 kW, laajennus max. 1100 mm²

• Työkalun halkaisija: 160 mm / 48 hammasta

• Kääntymisalue: Kääntymisalue: 0 ja 25 astetta

• Työkappaleen nopeus: Max. 30 m/min 3 x 45 mm:n reunapoikkileikkaukselle.

• Reunan ylitys: Yläreuna, max. 3 mm, alareuna, max. 2 mm suorille reunoille

• Reunamateriaali: Reuna, max. 4 mm puulle ja muoville; Alumiini, max. 3 mm
