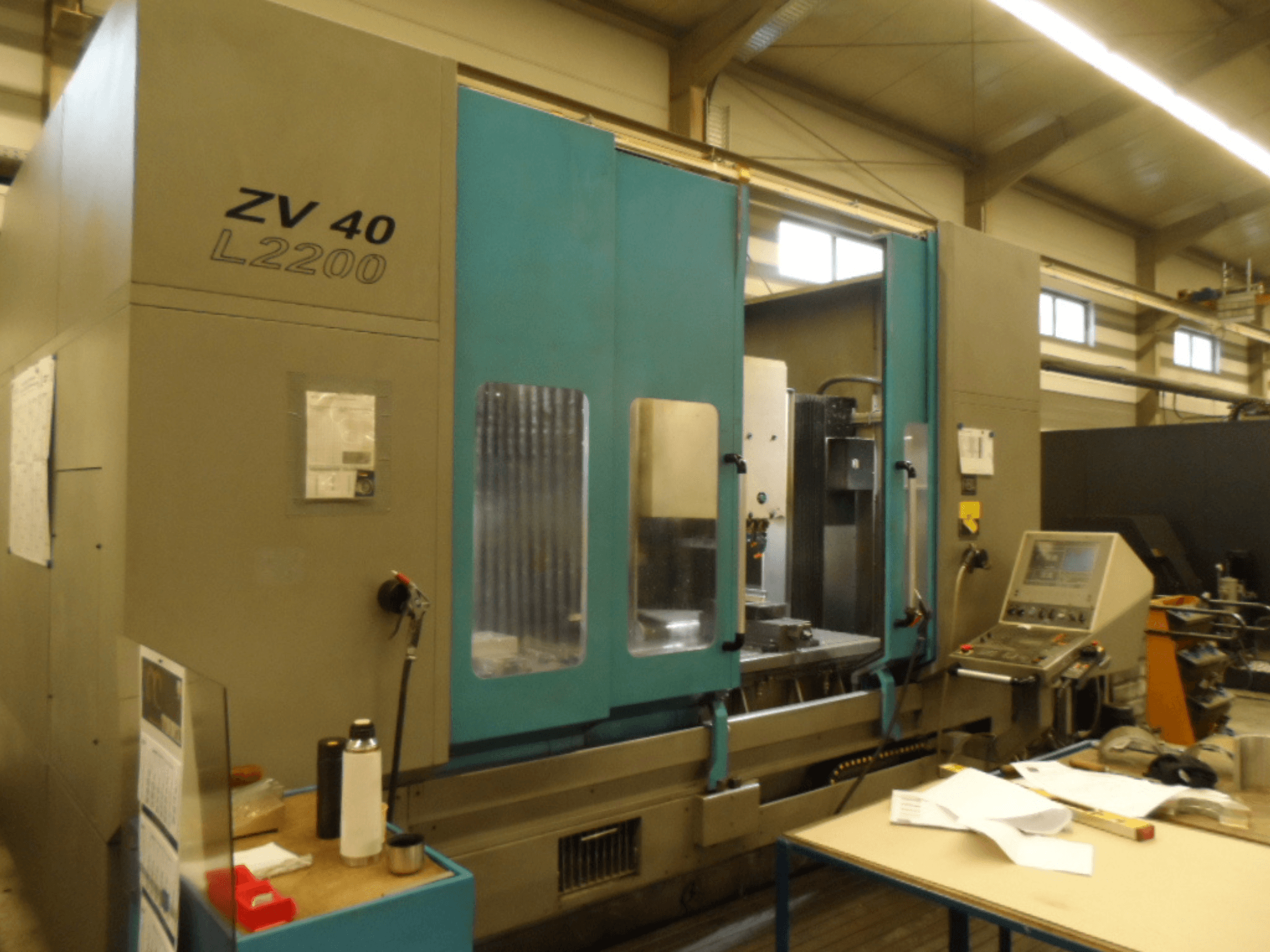

Tämä 3-akselinen IBARMIA ZV 40 L2200 -pystytyöstökeskus on valmistettu vuonna 2000. Sen X-akselin liike on 2200 mm, Y-akselin liike 600 mm ja Z-akselin liike 600 mm. Koneen pöydän maksimikuormituskapasiteetti on 2300 kg ja nopeus 30 m/min. Jos etsit laadukkaita työstöominaisuuksia, harkitse myytävänä olevaa IBARMIA ZV 40 L2200 -kokonetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: IBARMIA
- vuosi: 2000
- MALLI: ZV 40 L2200
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Vertikaalinen työstökeskus
- ohjausyksikön merkki:
Tekniset tiedot - IBARMIA ZV 40 L2200
Mitat
- Koneen paino: 12000 kg
- Pöydän pituus: 2600 mm
- Pöydän kuorma: 2300 kg
- Pöydän leveys: 650 mm
Liike
- Akselit: 3
- X-akselin liike: 2200 mm
- Y-akselin liike: 600 mm
Tekninen erittely
- Maks. työkalun paino: 10 kg
- Karan teho: 28 kW
- Karanopeus: 6000 RPM
Lisäinformaatio
- X-akselin liike 2-asemaisessa työstössä (sukkulointitoiminto): 720 mm
- Z-akselin liike (pystysuora): (valinnainen: 800 mm)
- T-urien lukumäärä: 5
- T-urien koko: 18 mm
- T-urien välinen etäisyys: 125 mm
- Vähimmäis- ja enimmäisetäisyys karan nokan ja pöydän välillä: 200 / 800 mm (valinnainen: 1000 mm).
- Työkalun kartio / pidin: SK40 - DIN 69871 (Vaihtoehdot: HSK A-63 DIN 69893 tai HSK A-80 DIN 69893).
- Vetopultti SK-työkalunpitimelle: DIN 69672
- Työkalunpidikkeen (SK) puristusvoima: 12000 N (Vaihtoehdot: HSK A-63: 18000 N / HSK A-80: 28000 N).
- Laakerin sisähalkaisija: 80 mm
- Maksimi vakiokierrosnopeus: 6000 rpm (Vaihtoehdot: 4000 / 8000 / 10000 rpm).
- Karan päämoottorin teho 100 %:ssa: 28 kW (jaksottainen: 38,5 kW)
- Vakiokokoonpanon vakioteho alkaen: 1500 rpm
- Maks. vääntömomentti 100 %:ssa: 178 Nm (jaksottainen: 245 Nm)
- Syöttövoima X, Y, Z 100 %:ssa: 13000 N (ajoittain: 15600 N)
- Nopea liikenopeus X:ssä, Y:ssä ja Z:ssä: 30 m/min.
- Suurin työstösyöttönopeus X, Y, Z: 10 m/min.
- Paikannustoleranssi Tp X(1000mm)-Y-Z: 0,015 mm.
- Paikannushajonta Ps max.: 0,010 mm.
- Mittausjärjestelmä X-Y-Z: Lineaariset lasiasteikot
- Jyrsintäkapasiteetti teräkseen (St 60): 650 cm³/min
- Porauskapasiteetti teräkseen (St 60): Ø 60 mm
- Porauskapasiteetti terästä (St 60): M-36
- Työkalutaskujen lukumäärä: 24 (Vaihtoehdot: 40 - 52)
- Työkalun enimmäispituus: 300 mm
- Työkalun enimmäispaino: 10 kg
- Työkalun maksimihalkaisija (täysi lipas): 85 mm
- Max. työkalun halkaisija (viereiset taskut vapaana): 125 mm
- Työkalun hallinta: Työkalun hallinta: Työkalun hallinta: Työkalun hallinta: Työkalun hallinta: Työkalun hallinta: Satunnainen
- Työkalun vaihtoaika: 3.5 s
- Lastu lastulta lastulle työkalun vaihtoaika: 7 s
- Tilantarve: noin 17 m²
- Jäähdytysnestesäiliön tilavuus: 370 litraa
- Koneen pituus (ulottuvuus A): 4200 mm
- Teksturoitu maalirakenne (2 väriä): RAL harmaa 7037 / sininen 5012
- Sähköliitäntä: 55 kW
- Käyttöjännite: 400 V / 50 Hz
- Paineilmaliitäntä: 6 bar
- Jäähdytysnestepumpun teho: 0,75 kW
- Vakiovarusteet: X/Y/Z-akselilla lineaariset lasivaaka-asteikot, pystysuora sisäverhous X-akselin suuntaisesti, työtilan valaistus, automaattinen keskusvoitelu, karan pään hydraulinen vastapainotasapaino, automaattinen pneumaattinen karan puhdistus, siirrettävä ohjauspaneeli, jäykkä kierteitys (kierteitys ilman kompensointijousipuristinta).
- Tehdasvaihtoehtoja saatavana: Sisäinen jäähdytysnesteen syöttö (IKZ), koneen täydellinen kotelointi, väliseinä sukkulointikäyttöä varten, jakopäät/pyörityspöydät 1 tai 2 ylimääräistä koneakselia varten, työvälineen kosketustunnistin, digitalisointijärjestelmät, työkalunvalvontajärjestelmät, kannettava elektroninen käsipyörä.
- vaatimusten mukaan Y-akselin osia olisi vaihdettava tai korjattava.
