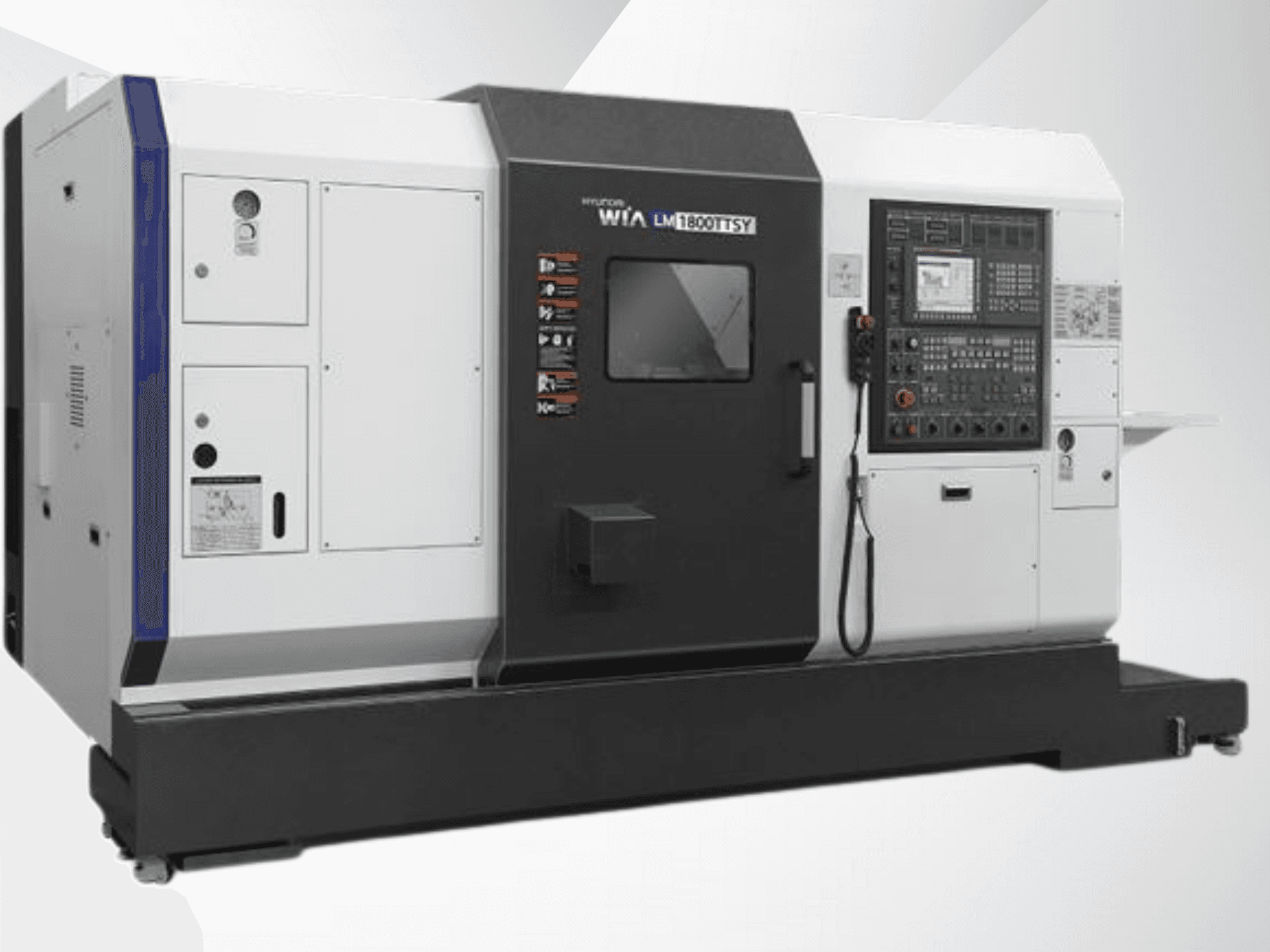

Hyundai - WIA LM 1800 TTSYDE-TUR-HYU-2025-00002

Pakkaus: Pakkaus: Alkuperäinen pakkaus

Kapasiteetti:

• Kapasiteetti: Swing over carriage: Swing over carriage: Swing over carriage: Swing over carriage: Ø290 mm

• Max. kääntösäteen halkaisija: Ø230 mm

• Suurin kääntöpituus: 673 mm

• Tankokapasiteetti (1.-2.): Ø65 mm

• Ruuvin koko (1./2.): Ø210 mm

Kara:

• Kara: Karan poraus (1./2.): Ø76 mm

• Moottori (maksimi-/sis.) (1./2.): 22/11 kW (30/15 HP)

• Vääntömomentti (maksimi-/sis.) (1.-2.): 358/214 Nm (264/158 lbf ft)

• Karatyyppi: Sisäänrakennettu moottori

• Karan nokka: A2-6

• C-akselin indeksointi (1./2.): 0,001°.

Syöttö / akselit:

• Akselit: liikkeet (X1/X2): 165/195 mm

• Liikkeitä (Z1/Z2): 700/720 mm

• Liikkuminen (ZB): 668 mm

• Nopea (X1/X2): 20/20 m/min (787/787 ipm): 20/20 m/min (787/787 ipm)

• Nopea (Z1/Z2): 40/40 m/min (1,575/1,575 ipm)

• Nopea (Y): 7,5 m/min (295 ipm)

• Nopea (ZB): 40 m/min (1 575 ipm).

• Liukutyyppi (X/Y): Laatikko-ohjain

• Liukutyyppi (Z): LM-ohjain

Turret:

• Työkalujen lukumäärä: 2 × 12 (24)

• Työkalun koko (OD): Ø20 mm

• Työkalun koko (ID): Ø32 mm

• Indeksointiaika: 0,15 sekuntia

• Y-akselin tyyppi: Tyyppi: Kiilatyyppi

Elävä työkalu:

• Jyrsintätyökalun nopeus: 5,000 rpm

• Moottori (Max:) Moottori: 5,5/1,1 kW (7,4/1,5 hv)

• Vääntömomentti (Max:) 47/14 Nm (34/10 lbf ft)

• Koolauksen koko: ER25

• Tyyppi: BMT55

Säiliön tilavuus: BMT BMT BMT: BMT BMT BMT

• Jäähdytysnestesäiliö: 300 L (79.3 gal)

• Voitelusäiliö: 4 L (1.06 gal)

Virransyöttö:

• Sähköteho: 60 kVA

• Virtajohdon paksuus: Yli 50 mm²

• Jännite: 220/60 (200/50)

NC / ohjain: FANUC 31i-B Plus / SIEMENS 840D.
