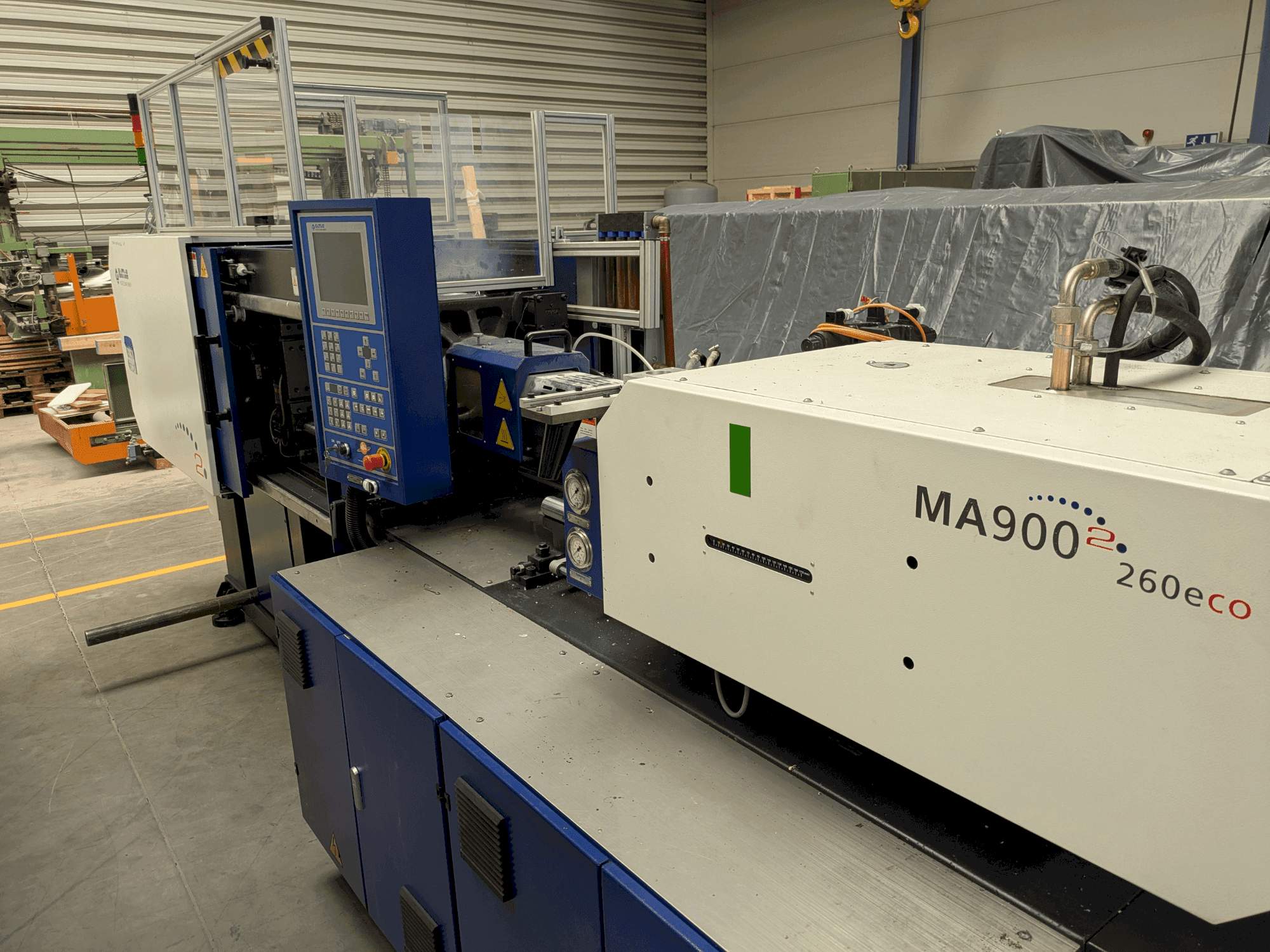

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Ruiskutuskapasiteetti (PS): 139 g

Plastisointikapasiteetti: 13,3 g/s

Lämmitysteho: 7. 85 kw

Sidontatankoväli (hxv): 360 × 360 mm

Saatavilla oleva muotin korkeus: 150 - 380 mm

Ulosheittimien lukumäärä: 5

Pumpun moottorin teho: 11 kw

Muotin vähimmäiskoko (pituus × leveys): 250 × 250 mm

Tarvittava asennustila: Vähintään 1 m vapaata tilaa koneen ympärillä käyttöä ja huoltoa varten.

Koneen perustuksen ja maton kaavio

Perustustyyppi: Teräsbetoniperustus suositeltava.

Kantavuus: Koneen painon on oltava ≥ 3,5 t.

Tasotoleranssi: Kone on asennettava tasaiselle perustukselle (≤ 0,2 mm/m kaltevuus).

Tärinänvaimennus: Koneen jalkojen alla on käytettävä tärinänvaimennustyynyjä tai teräslevyjä.

Kaapeli- ja sähkövaatimukset

Pumpun moottorin teho: 11 kW

Lämmitysteho: 7,85 kW

Asennettu kokonaisteho (noin): ~19 kW

Virtalähde: 3-vaihe, tyypillisesti 400V / 50Hz (tarkista paikalliset tiedot).

Katkaisijasuositus: ≥ 40 A (riippuu paikallisista standardeista).

Maadoitus: Tarvitaan luotettava maadoitus (≤ 4 Ω vastus).

Kaapelin ripustuskaavio: Kone on tasattava ennen kaapeleiden liittämistä

Jäähdytys- ja hydrauliikkavaatimukset

Öljysäiliön tilavuus: 190 L (käytä suositeltua hydrauliöljyä ISO VG46).

Jäähdytysveden tarve:

Hydrauliöljyn jäähdytintä varten

Muotin jäähdytyspiirejä varten (4 × vesiputkea on varattu).

Veden laatu: Puhdas, syövyttämätön, suodatettu.

Vedenpaine: 0,2 - 0,4 MPa.

Ympäristöolosuhteet

Ympäristön lämpötila: 5 - 40 °C

Suhteellinen kosteus: ≤ 90 % (ei tiivistyvä).

Asennuspaikka: Sisätiloissa, tärinättömässä ja pölyttömässä ympäristössä.
