GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

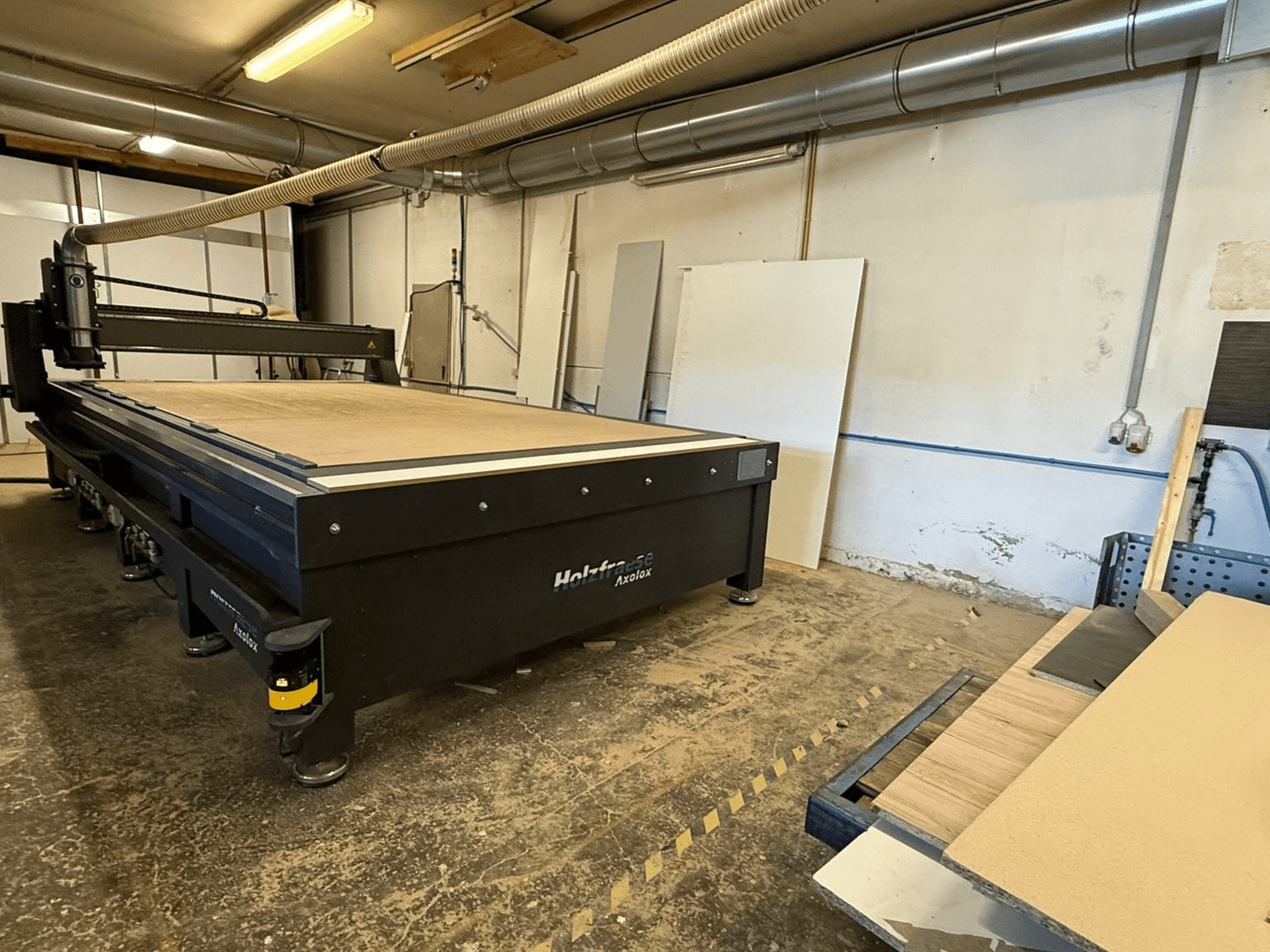

• Malli ja koko: CNC puujyrsin Axolox 4021 (19 mm etuväri), 4000 x 2100

• Rakenne: Jyrsinpöytä (X-akseli), portaali (Y-akseli), Z-akseliyksikkö kompaktissa levyssä, perusrunko, jossa on säädettävät koneen jalat.

• Jyrsintätaso / jyrsinlevy: 19 mm MDF; pöytäaukot valmiiksi varustettu pituussuunnassa ja poikittaissuunnassa.

• Mekaniikkasarja: Profiiliohjaimet kelkkoineen, kuularuuvi, tarkkuus hammastanko ja hammaspyörä.

• Suurtaajuuskara: 2,2 kW, liitosmutterilla, taajuusmuuttajalla (VFD), verkkosuodattimella, jarruvastuksella ja hylsysarjalla varustettuna

• Virtaliitäntä (kone): 16 A, 400 V AC vaaditaan

• Pölynpoistoliitäntä: Tarvitaan sisähalkaisijaltaan 100 mm:n letku, joka liitetään asiakkaan olemassa olevaan pölynpoistojärjestelmään.

• Ohjaussarja (esiasennettu kaappiin): Ohjauskaapelit, energiaketjut, planeettavaihteet, askelmoottorit, suuritehoiset tehoportaat, virtalähde, rengasmuuntaja; anturit kussakin akselissa.

• Automaattinen ohjaus: Kytkentäreleet olemassa olevan poistojärjestelmän automaattista ohjausta varten.

• Pölysuojaus: Harjan tiivisteet

• Turvalaitteet (CE-yhteensopivat): Liikkuva poistolaite; toiselle puolelle asennettu laserkeilain työtilan valvontaa varten (275° kenttä, 5,5 m kantama).

• Kädessä pidettävä ohjausyksikkö: Kaikki koneen toiminnot, mukaan lukien hätäpysäytys ja kuolleen miehen kytkin.

• Työkalun pituusanturi: Työkalun pituuden mittaus ja aktiivinen nollapisteen siirto

• Ohjausohjelmisto/HMI: Beamicon2 (2020)

• Tietokone/HMI: Minitietokone Windows 10:llä ergonomisessa konsolissa; sisäänrakennettu näyttö, hiiri, näppäimistö.

• Tyhjiöpöytä: Jyrsinpöytä on suunniteltu tyhjiöpöydäksi; kuusi säädettävää osaelementtiä; PE:stä valmistettu poikkipöytä, jossa on MDF-päällystelevy.

• Asiakkaan toimittama tyhjiöpöydän uhrilevy: 3 mm:n HDF-levy, raaka molemmin puolin, 3000 x 2100 mm.

Lisävarusteet

• Tyhjiöpumppu: 360 m^3 kapasiteetti; virtaliitäntä 16 A, 400 V pistotulppa vaaditaan.

• Ulkoinen pölynpoistojärjestelmä ja 100 mm ID-letku (tarvitaan liitäntää varten; ei sisälly koneeseen).

• CAD/CAM- ja suunnitteluohjelmistojen lisenssit ja moduulit:

  • Rhino 7.0 (CAD)

  • Esticam V12 (CAM)

  • SmartWOP Wood Router Edition (sisältää 1 vuoden tuen).

  • SmartWOP-moduulit: CNC-liitäntä - puujyrsin; erikoistilavuuden vino kaappi; erikoistilavuuden kulmakaappi; huoneen suunnittelu; paneelien automaattinen pesäyttäminen; Panel Planner (siirtää/tilaa/pyörittää osia raaka-aineella).

  • RhinoNest-laajennus Rhino 6.0:lle (komponenttien pesäyttäminen paneeleihin).
