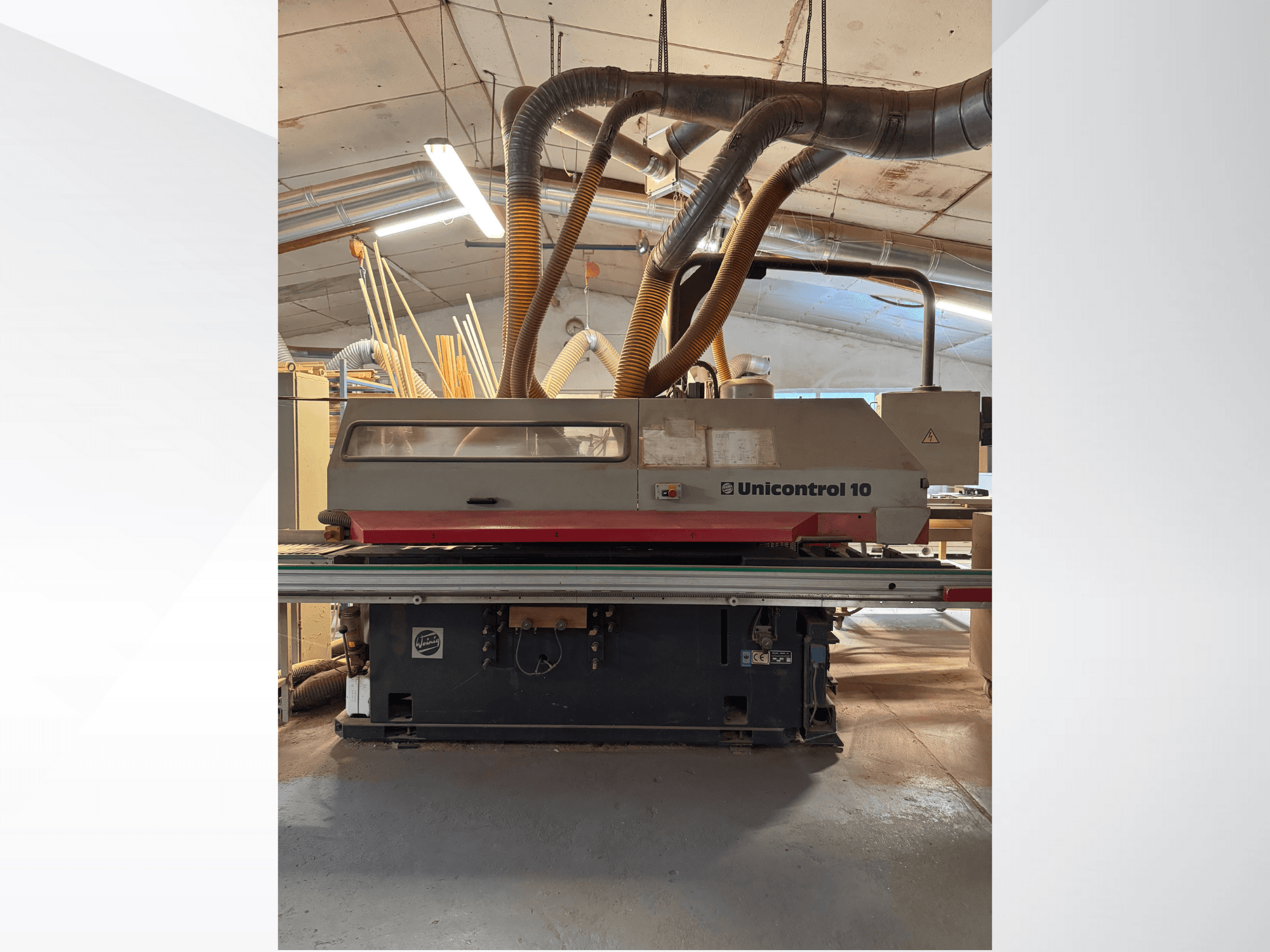

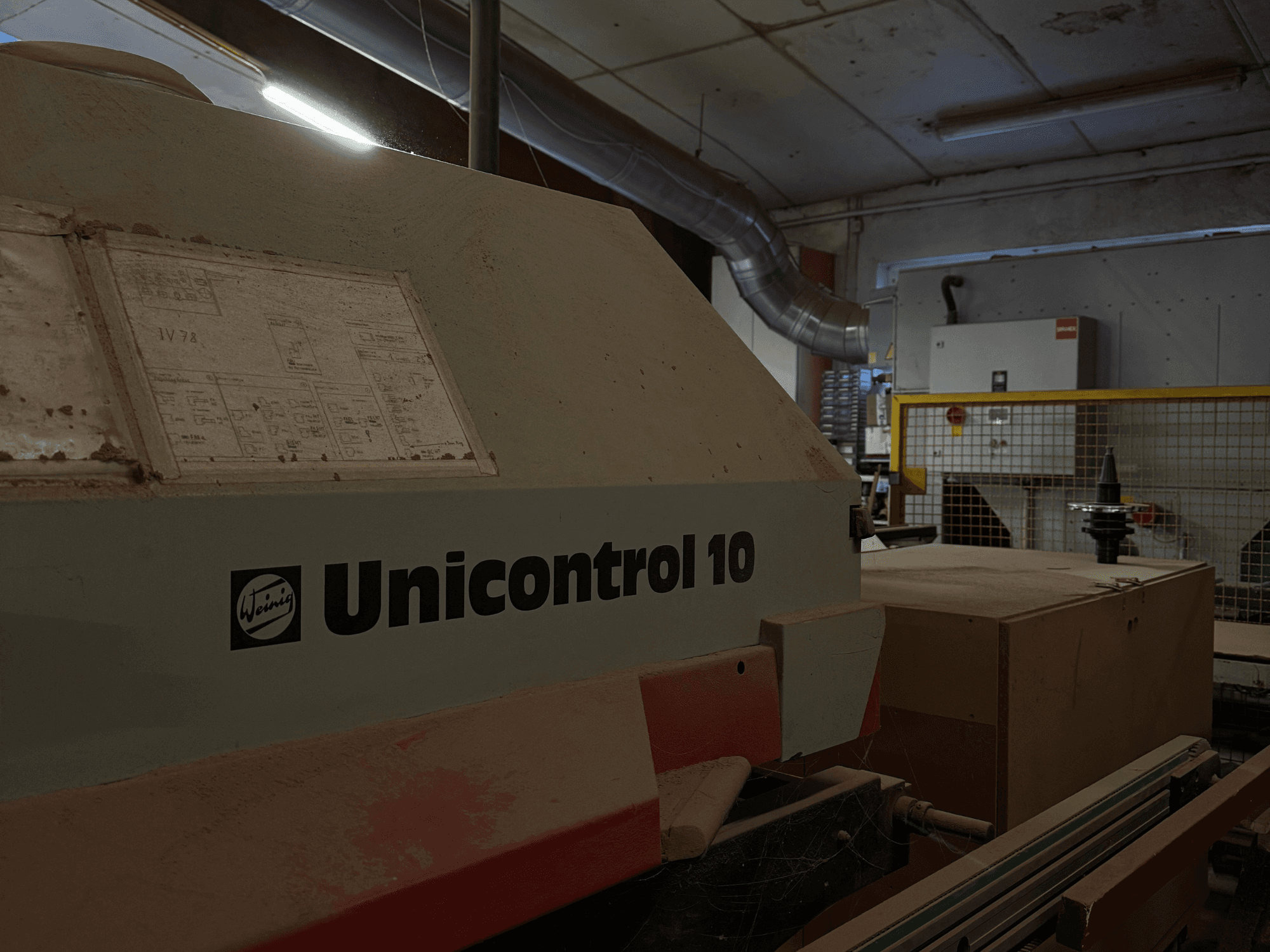

WEINIG / DIMTER - Weinig Unicontrol 10-5DE-MIL-WEI-1998-00001

• Kapasiteetit

  • Työleveys: 40-220 mm

  • Työskentelykorkeus (pituussuuntainen työstö): 40-100 mm

  • Työskentelykorkeus (poikittainen työstö): 40-100 mm (vastapuun korkeus 80 mm): työstökorkeus: 40-100 mm (vastapuun korkeus 80 mm).

  • Työkappaleen pituus (pituussuuntainen): min. 220 mm + 2 x tapin pituus.

  • Työkappaleen pituus (poikittaiskoneistus): min. 275 mm + 1 x tapin pituus, työkalun halkaisija 320 mm.

• Syöttö (poikittaiskoneistus)

  • Moottorin teho: 0,3 kW

  • Syöttönopeus: 3-25 m/min

  • Työkappaleen kiinnitys: 2 kiinnityskouraa

  • Pituuspysäytin: asteikolla ja lukusuurennoksella rungon tai puitteen ulkomittoja varten.

  • Laskuri: pneumaattisesti kellotettu, 4 asentoa (ei studioikkunoita varten), puun korkeuteen asti max. 80 mm

  • Kaksoiskappalepaketti: yhden tai kahden kappaleen syöttö, ristiinerotus- ja pidätysjärjestelmällä varustettuna.

    • 1. kappale (pysäyttimen päällä) puun leveys: 55-90 mm.

    • 2. kappaleen puun leveys: 130 mm

• Syöttö (pituussuuntainen työstö)

  • Moottorin teho: 2,2 kW

  • Syöttönopeus: 4-18 m/min (portaattomasti säädettävissä taajuusmuuttajan avulla).

  • Syöttörullien väli: 100/120 mm

  • Syöttörullien leveys: 30/50 mm

  • Syöttörullan halkaisija: 95 mm

• Työstöyksiköt

  • Poikkileikkaussaha

    • Moottorin teho: 3 kW

    • Karan halkaisija: 40 mm

    • Karan nopeus: 2800 rpm

    • Työkalun heilahtelu: max. 400 mm

    • Aksiaalinen säätö: pneumaattinen 4-kertaista revolveria vastaan.

  • 1. kara, jossa on tappi ja ura

    • Moottorin teho: 11 kW

    • Karan halkaisija: 50 mm

    • Karan nopeus: 3250 rpm

    • Työkalun heilahtelu: max. 320 mm

    • Työkalun kiinnityspituus: 320 mm

    • Aksiaalinen säätöalue: 240 mm

    • Työkalujen lukumäärä: 1: Työkalujen lukumäärä: 4 x 80 mm

    • Aksiaalinen säätö: hydraulinen

  • 1. profilointikara

    • Moottorin teho: 11 kW

    • Karan halkaisija: 50 mm

    • Karan nopeus: 6000 rpm

    • Työkalun halkaisija: max. 232 mm

    • Työkalun nollakierros: 130-140 mm

    • Työkalun kiinnityspituus: 320 mm

    • Aksiaali-/radiaalisäätöalue: 240/80 mm

    • Työkalupaikkojen määrä: 1: 4 x 80 mm

    • Aksiaalinen säätö: hydraulinen

  • 2. profilointikara

    • Moottorin teho: 11 kW

    • Karan halkaisija: 50 mm

    • Karan nopeus: 6000 rpm

    • Työkalun halkaisija: max. 232 mm

    • Työkalun nollaympyrä: 130-140 mm

    • Työkalun kiinnityspituus: 320 mm

    • Aksiaali-/radiaalisäätöalue: 240/80 mm

    • Työkalupaikkojen lukumäärä: 1: 4 x 80 mm

    • Aksiaalinen säätö: hydraulinen

  • Mekaaniset karajarrut

    • Profilointikara(e)lle

    • Poikkileikkaussahaa ja profilointi-/ sahausyksiköitä varten

  • Profiilijyrsintäyksikkö (vaakasuora, ylhäällä; viimeisen profilointikaran edessä)

    • Radiaalinen indeksointi: 2 asentoa

    • Aksiaalisesti indeksoitu: 2 asentoa

    • Moottorin teho: 3 kW

    • Karan halkaisija: 40 mm

    • Karan nopeus: 5850 rpm

    • Työkalun heilahtelu: 130 mm

    • Työkalun kiinnityspituus: 40 mm

    • Aksiaalinen säätöalue: 52 mm

    • Radiaalinen säätöalue: 125 mm

  • Profiilijyrsinyksikkö (pystysuora, oikea; koneen päässä)

    • Radiaalinen indeksointi: 2 asentoa

    • Aksiaalisesti indeksoitu: 2 asentoa

    • Moottorin teho: 3 kW

    • Karan halkaisija: 40 mm

    • Karan nopeus: 5850 rpm

    • Työkalun heilahtelu: 210 mm

    • Työkalun kiinnityspituus: 160 mm

    • Aksiaalinen säätöalue: 90 mm

    • Radiaalinen säätöalue: 100 mm

  • Pitkän jyrsin- ja urakara (640 mm työkalun kiinnityspituus, 320 mm karan sijaan).

    • Moottorin teho: 15 kW

    • Karan nopeus: 2925 rpm

    • Työkalupaikkojen lukumäärä: 1,5 mm: 8 x 80 mm

    • Aksiaalinen säätöalue: 560 mm

Lisävarusteet

• Laserohjausvalo poikkileikkaussahaa varten poikkileikkauksen havaitsemista varten

• Studioikkunalaite

  • Kääntyvä pituuspysäytin +/- 60° elektronisella digitaalinäytöllä ja pneumaattisella kiristyksellä varustettuna

  • Liukuva vastapalkki

  • Erikoispainike vinojen kappaleiden valmistukseen

  • Rajoitus: puun paksuus max. 120 mm

  • -60°:ssa: työkappaleen leveys max. 110 mm 80 mm:n pituisen tapin kanssa tai max. 150 mm vastaprofiilien kanssa

• Jyrsinpaketti

  • Synkronointilaite, jossa on automaattinen upotus (1. profilointikara).

  • Tukikisko liukuhihnalla

  • Korkealle/alhaalle tahdistettu syöttörulla 2. profilointikaraukseen asti jyrsintäreitin lyhentämiseksi

  • Ohjelmistolaajennus, jossa on 100 vapaasti ohjelmoitavaa jyrsintätyyppiä

• Kaksi aksiaalisesti tahdistettua syöttörullaa molempia profilointikaroja vastapäätä kapeiden ja lyhyiden kappaleiden valmistukseen.

• Rungonohjain

  • Automaattisesti tahdistettu ohjaustanko pysäyttimessä urien valmistusta varten

  • Pystysuoran oikean profiilijyrsimen alueella koneen päädyssä ylhäältä päin oleva sakaran tukitanko

• Syötön elektroninen korkeudensäätö elektronisella digitaalinäytöllä

• Automaattinen kääntöjärjestelmä yhden miehen käyttöä varten, mukaan lukien kuljetin be
