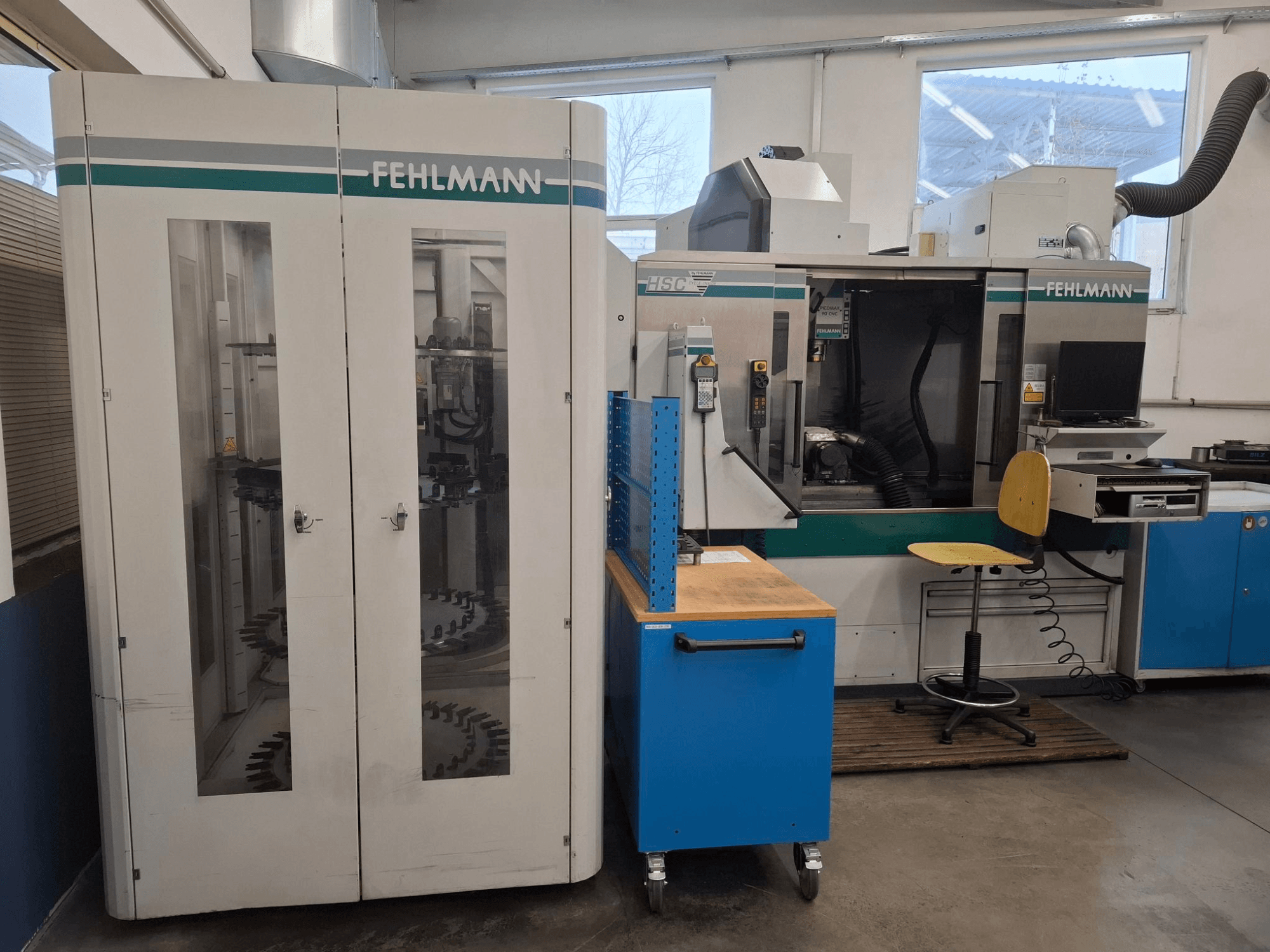

FEHLMANN - PICOMAX 90-HSC + Erowa automationCZ-MIL-FEH-2005-00001

• Pöydän mitat: 1260 × 490 mm

Lisävarusteet

• sis. EROWA Robot Multi -automaatio

• Kohta 20 (tuotenro 3391-176): 1 kpl. Heidenhain iTNC 530M -ohjaus (vakioversio) Kohta 30 (tuotenro 3360-181): 1 kpl. Ohjelmistolisä 1 iTNC 530M:lle (kääntöpöydän työstö mm/min, sylinteripinnan ääriviivojen ohjelmointi, työstötason kallistus, mukaan lukien 3-akselinen ympyräinterpolointi) Kohde 40 (tuotenro 3360-182): 1 kpl Ohjelmistolisä 2 iTNC 530M:lle (3D-työstö: tasainen liike, 3D-työkalukorjaus, TCPM, 5-akselinen lineaarinen interpolointi, spline-käyrät, lohkon käsittelyaika 0,5 ms) Kohta 50 (Tuotenro 3391-211): 1 kpl. Vakiokiinnitysjärjestelmä Kohde 60 (tuotenro 3390-220): 1 kpl. Konepöytä 1260x490, 9 T-uraa 12H8, etäisyys 50 mm Kohde 70 (tuotenro 3391-240): 1 kpl. Työkalunvaihtojärjestelmä, jossa on 28 magasiinipaikkaa HSK-E50, tuote 80 (tuotenro 3390-270): 1 kpl. Koneistusalueen sivusuojus ruostumattomasta teräslevystä, edessä laajasti avautuvat liukuovet ja polykarbonaattilasit. Sisältää 2 stroboskooppivaikutusta estävää valoa. Oikeanpuoleinen ovi avautuu manuaalisesti tai valinnaisesti automaattisesti. Kohta 90 (tuotenro 3390-272): 1 kpl. Oikeanpuoleinen ovi, jossa ikkuna, lukittava. Kohta 100 (tuotenro 3390-275): 1 kpl. Automaattinen suojakotelon ovi vasemmalla P90:n vieressä työkappaleen lastausta varten. Sisältää 2 paineilmasylinteriä, ohjainkiskot, ohjausventtiilin ja ohjauspiirin CNC-ohjausta varten. Tuote 110 (tuotenro 3390-288): 1 kpl. Koneistusalueen täyskotelo yläosaan asti (32/28 työkalua), lukittavalla syvennyksellä lastausnosturia varten. Kohta 120 (tuotenro 3360-506): 1 kpl. Laajennettu energiansäästötoiminto elektronisen ajastimen avulla. Koneen käyttölaitteiden automaattinen siirtyminen valmiustilaan NC-ohjelmien päätyttyä ja laitoksen uudelleenkäynnistyksen jälkeen. Kohta 130 (tuotenro 3360-842): 1 kpl. Öljysumun poistojärjestelmä työstöalueelle. Kohde 140 (tuotenro 3390-851): 1 kpl. Vakiomallinen jäähdytysnestejärjestelmä 3 bar / 30 l/min, jossa 2 uppopumppua, lastulaatikko, ylimääräinen hienojakoinen lastusuodatin ja venytysverkko-suodatin. Jäähdytysnestesäiliö, tilavuus 240 l. Kohde 150 (tuotenro 5130-101 Special): 1 kpl. Valmius vähäisen voitelun järjestelmälle. Letkut on reititetty koneen pään läpi karalle. Kytkettävissä M-toimintojen kautta. Kohta 160 (tuotenro 3363-872): 1 kpl. 3D-kosketusanturijärjestelmä Renishaw MP 40, sisältäen karainsertin HSK E50, kosketuskärki Ø 6 mm, langaton signaalinsiirto infrapuna-järjestelmän kautta. Itsekalibroituva, 360°:n säteilyalue. Tuote 170 (tuotenro 3390-877): 1 kpl. Laserjärjestelmä NT työkalujen D 0,15–63 mm erittäin tarkkaan mittaukseen ja valvontaan. Sykliin integroitu halkaisijan ja pituuden mittaus sekä profiilin vakauden mittaus. Sisältää CNC-työkalupöydän automaattisen suuntauksen ja tarkistuksen. Kohta 180 (tuotenro 3360-918): 1 kpl. FEHLMANN HSC Settings (sykli 327) digitaalisten akselimoottoreiden dynaamiseen optimointiin. Kohta 190 (tuotenro 4875-114): 1 kpl. Automaattinen CNC-indeksointi- ja kääntöyksikkö ATS 160 CNC-SDKD--ITSPC digitaalisena versiona, jossa on Erowa-pikakiinnitystukki ITS Power Chuck. Keskikorkeus: 160 mm. Kääntöalue: +18° – -5°. Työkappaleen suurin halkaisija: 300 mm. Työkappaleen suurin paino: 50 kg. Kääntöakselin kiristysmomentti: 1000 Nm. Kiertöakselin kiristysmomentti: 600 Nm. Paino: 110 kg. Tuote 200 (tuotenro 3390-714): 1 kpl. Koneen puolella tehtävä valmistelu CNC-indeksointi-/kääntöyksikön ATS 160 CNC-D asentamiseksi Fehlmann Picomax 90 CNC -koneeseen. Kohta 210 (tuotenro 4875-787): 1 kpl. Lyhyt testitappi (60 mm) laitteen nollapisteen tarkistusta varten. Kohta 220 (tuotenro 4875-876): 1 kpl. Korotuslaserin mittausjärjestelmälle. Kohta 230 (tuotenro 4875-950): 1 sarja kiinnitystarvikkeita pöydälle, jossa on 12 mm:n T-urat. Työkappaleen syöttöjärjestelmä EROWA Robot Multi (ERM): Kohde 240 (tuotenro 5209-010): 1 kpl. EROWA Robot Multi -työkappaleen syöttöjärjestelmä yhdisteltävillä syöttölaatikoilla palettityypeille ITS50, Holder 72, ITS148, UPC. Tuote 250 (tuotenro 5209-020): 1 kpl. Kiinteä tartuntavarsi RCS I. Kohta 260 (tuotenro 5208-031): 1 kpl. Pneumaattinen yksikkö istukan nro 1 ohjaamiseen konepöydällä nro 1. Kohta 270 (tuotenro 5209-040): 1 kpl. RCS-tarttuja ITS 50:lle. Kohta 280 (tuotenro 5209-100): 4 kpl. Magasiinilevy ITS 50:lle, pidike 72, pystysuora, enintään 6 levyä, kussakin 30 elektrodipidikettä, suositeltu työkappaleen enimmäiskoko: noin 100 x 100 x 200. Tuote 290 (tuotenro 5201-150): 1 kpl kohdistuspaletti ITS 115. Tuote 300 (tuotenro 3390-295): 1 kpl robotin kiinnitysrakenne, jossa suojalevyt, tippakaukalon pohja ja kaapelisarja. Kohta 310 (tuotenro 5220-001): 1 kpl. FEHLMANN Milling Center Manager (MCM) versio 5 työstökeskuksille, joissa on automaattinen työkappaleen lataus. Sisältää PC-laitteiston, jossa on Windows XP. Tuote 320 (tuotenro 5220-803): 1 kpl. MCM-ohjauskonsoli, jossa on lukittava näppäimistölokero ja pidike 4 HSK50-työkalulle. HSC-koneen lisävarustesarja HSK-E50: Tuote 330 (tuotenro 8079-002): 1 kpl. Kalibrointitappi 12/10 mm. Tuote 340 (tuotenro 8520-000): 1 kpl kartiopuhdistin HSK 50. Grafiittipölynpoistojärjestelmä: Tuote 350 (tuotenro 5002-001): 1 kpl teollinen imujärjestelmä grafiittipölylle, tyyppi 16.2.5, automaattinen. Imuturbiini 3,1 kW, nimellistilavuusvirta 1 680 m³/h, äänieristetty 75 dBA:iin, 100 l säiliö. Kohde 360 (tuotenro 5002-011): 1 kpl. 1 imupiste oikealla, putkisto 100 mm. Kohde 370 (tuotenro 5002-090 Special): 1 kpl. Imupiste työstöhuoneen manuaalista puhdistusta varten. Kohta 380 (tuotenro 3390-565): 1 kpl ohjauskaapin jäähdytysyksikkö PICOMAX 90:lle.
