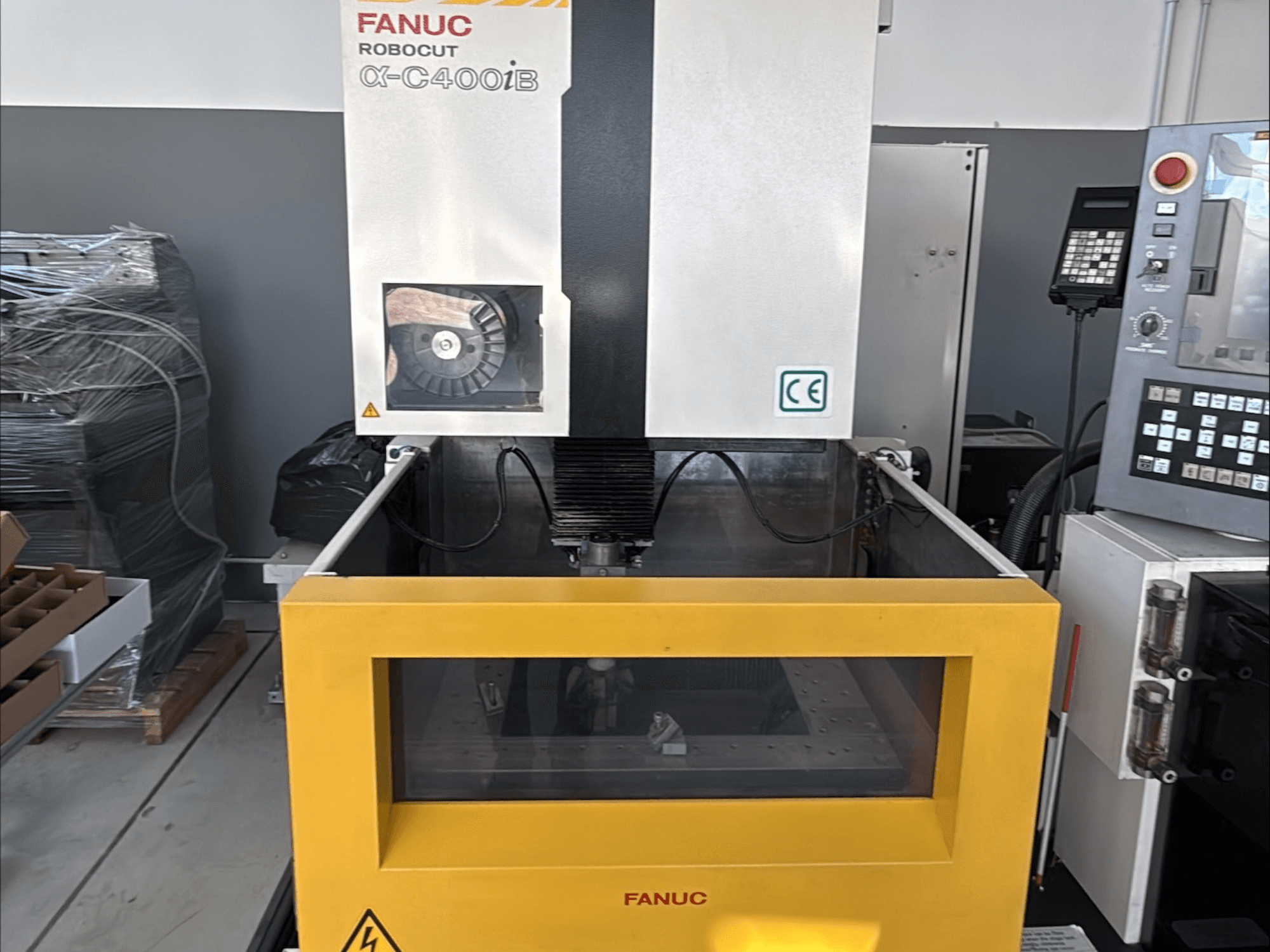

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Työkappaleen kapasiteetti: maksimimitat 730 × 630 × 250 mm; työkappaleen maksimipaino 500 kg.

Akselien liikkeet: U/V 120 × 120 mm

Koneistuskyky: maksimikartiokulma ±30°/80 mm; pienin ajoaskel 0,0001 mm; langan halkaisija Ø0,10-Ø0,30 mm; langan maksimipaino 16 kg.

Ohjain: FANUC 31i-WB; osan ohjelmatallennus 4 MB.

Akustinen melu: LPA 64 dB; LPCpeak 81 dB.

Valinnaiset tekniset tiedot:

• Ohutlankaoptio: langan halkaisija Ø0,05-Ø0,07 mm.

• Automaattisen etuoven lisävaruste: työkappaleen maksimimitat automaattisella ovella 730 × 585 × 250 mm.

• 45°:n muotinohjausvaihtoehto: suurin kartiokulma ±45°/40 mm.

• 30 kg:n langansyöttöyksikkö lisävaruste: langan enimmäispaino 30 kg.

Asennusolosuhteet:

• Virransyöttö: AC 200V ±10%, 3-vaihe, 50/60 Hz ±1 Hz; AC 220V ±10%, 3-vaihe, 60 Hz ±1 Hz; liitäntäkaapelin liitäntäkoko 8-5; tehonkulutus 13 kVA.

• Ilman syöttö: 0,5-0,7 MPa; 100-110 L/min (vähintään 120 L/min ohuen johdon lisävarusteella); säätimen puoleisen kytkimen kiinnitysruuvi Rc1/4.

• Ympäristö: 15-30 °C (suositellaan 20 ±1 °C korkean tarkkuuden työstöä varten); ei öljysumua eikä pölyä; kosteus ≤75 % RH

• Maadoitus: C-tyyppi; maadoitusresistanssi enintään 10 Ω; maadoitus on tehtävä muista koneista erillään

Suojatilavaatimus: Jos sähköpurkausten melu häiritsee läheisiä radio-, televisio- tai elektroniikkalaitteita, on asennettava suojattu huone.
