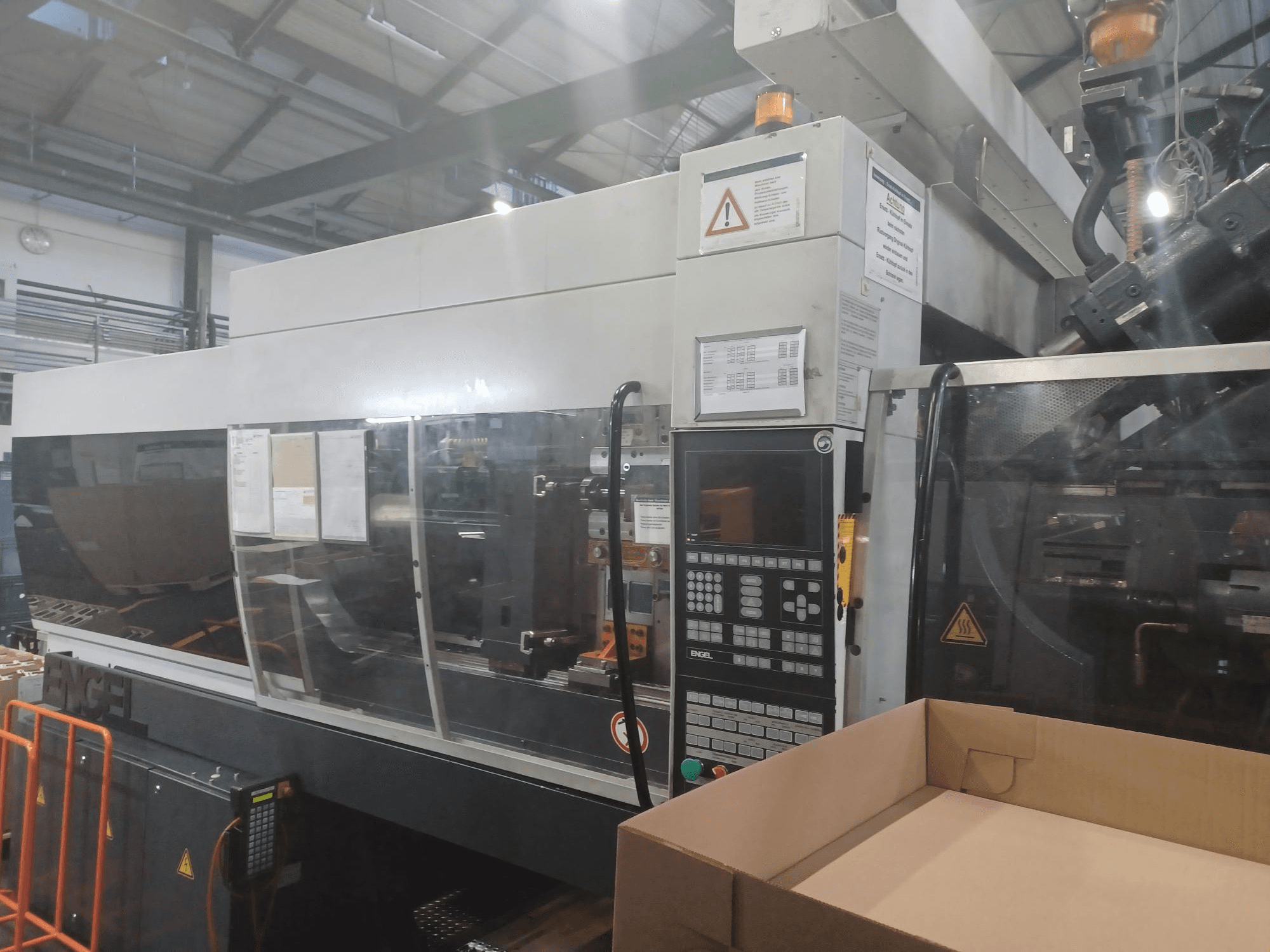

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Kokoonpano: 2K (kaksikomponenttinen ruiskuvalukone)

• Puristusyksikkö:

  • Laatan mitat (H x V): 920 x 760 mm

  • Muotin asennuskorkeus (min): 500 mm

  • Avautumisnopeus: 750 mm

  • Max. päivänvalo (levyn etäisyys): 1150 mm

  • Muotin enimmäispaino: 3000 kg (1500 kg per puoli).

  • Ulosheittimen isku: 150 mm

  • Ulosheittimen voima: 80 kN

  • Ytimen vedot: 3 (ulosheittimen puolella)

  • Keskitysrenkaan halkaisija (ejektorin puolella): 200 mm

• Ruiskutusyksikkö 1 (ensisijainen - 650H):

  • Ruuvin halkaisija: 40 mm

  • Ruiskutuspaine: 1946 bar

  • Laukaisutilavuus (pyyhkäisy): 251 ccm

  • Laukauksen paino (PS): 216 g

  • Ruuvin nopeus: 290 rpm

  • L/D-suhde: 20

  • Suuttimen säde: 15 mm

• Ruiskutusyksikkö 2 (toissijainen - 200W):

  • Ruuvin halkaisija: 25 mm

  • Ruiskutuspaine: 2089 bar

  • Laukaisutilavuus (pyyhkäisy): 69 ccm

  • Laukauksen paino (PS): 60 g

  • Ruuvin nopeus: 480 rpm

  • L/D-suhde: 24

• Liitännät/ohjaus: Tulostinliitäntä; prosessinohjaus käytettävissä

Lisävarusteet

• Robottijärjestelmä: ERC 23/1-E lineaarinen robotti

  • X-akselin isku: Xakseliväli: 500 mm

  • Y-akselin isku: 1000 mm

  • Z-akselin isku: 1600 mm

• Kuumakanavan ohjaus: 16-vyöhykkeinen
