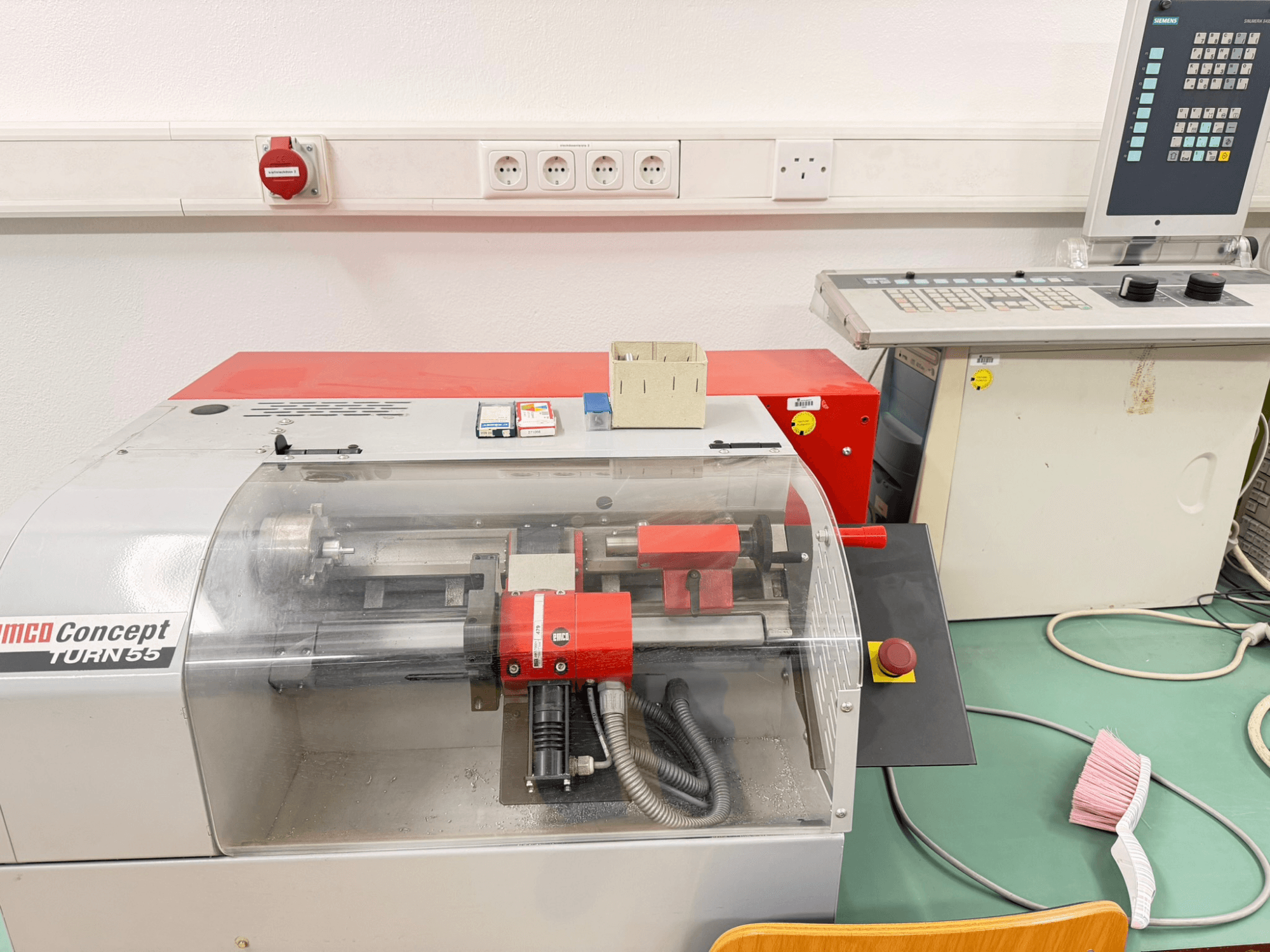

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Työalue

• Sängyn yli kääntyvä sänky: 130 mm

• Kääntyminen poikittaisliukupinnan yli: 60 mm

• Suurin kääntöhalkaisija: 52 mm

• Osan enimmäispituus: 215 mm

Kara/ työstökahva

• Karan liitäntä: tehtaan vakio

• Karan poraus: 16 mm

• Syöttöruuvin halkaisija: 74 mm

• Läpivientireikä ruuvipesässä: 15 mm

• Automaattisen ruuvipuristimen halkaisija: 76 mm

• Mekaaniset nopeusportaat: 2

• Suurin vääntömomentti: 14 Nm

Työkalut

• Työkalun paikat: 8

• Työkalunpitimet (sisäiset/ulkoiset): 4/4

• Työkalun varren koko: 12 x 12 mm

• Poratangon halkaisija: 10 mm

Syötöt/käytöt/tarkkuus

• Syöttölaitteet: 3-vaiheiset askelmoottorit; resoluutio 0,0005 mm.

• Pikaliike X/Z: 2 m/min

• Työsyöttö X/Z: 0-2 m/min

• Syöttövoima X/Z: 1000 N

• Sijaintihajonta X: 0,008 mm

• Sijainnin hajonta Z: 0,008 mm

Takapöytä

• Tylsän isku: 35 mm

• Sahan halkaisija: 22 mm

• Kartio: MK1

• Automaattinen takapöydän jyrsimen isku: 15 mm

Voitelu

• Ohjaimet: öljy

• Muut voitelupisteet: rasva

Pneumatiikka

• Syöttöpaine: 6 bar

• Kytkentä: 10 mm

Sähkö

• Virtalähde: 115/230 V

• Jännitteen toleranssi: +5/-10 %

• Taajuus: 50/60 Hz

• Maksimisulake: 12 A

Mitat/paino/melu

• Akselin korkeus lattian yläpuolella: 320 mm

• Jalkapinta: 840 x 695 mm

• Äänenpainetaso: 65 dB(A)

Koneen osissa lievää korroosiota (tavallista vastaaville koneille).

4+4-paikkainen työkalurunko

Takapöytä MK1, mukaan lukien kara ja keskipiste.

3-leukaleukan kiinnitin asennettuna, ei sisällä lisäleukasarjaa.

Varustepuristimet saatavana, mutta ei varsijousipuristinta.

Ei poranterää (MK1) eikä poranteriä mukana.

Saatavilla olevat työkalut kuvien mukaisesti

5,5 mm:n kuusiokoloavain mukana

Siemens Sinumerik 810/840D sorvaus/jyrsintäohjaus (PC ja CD).

Lisenssiavain mukana, todennäköisesti siirrettävissä

Mukana käyttöopas ja koneen asiakirjat

Mukana tietovälineet
