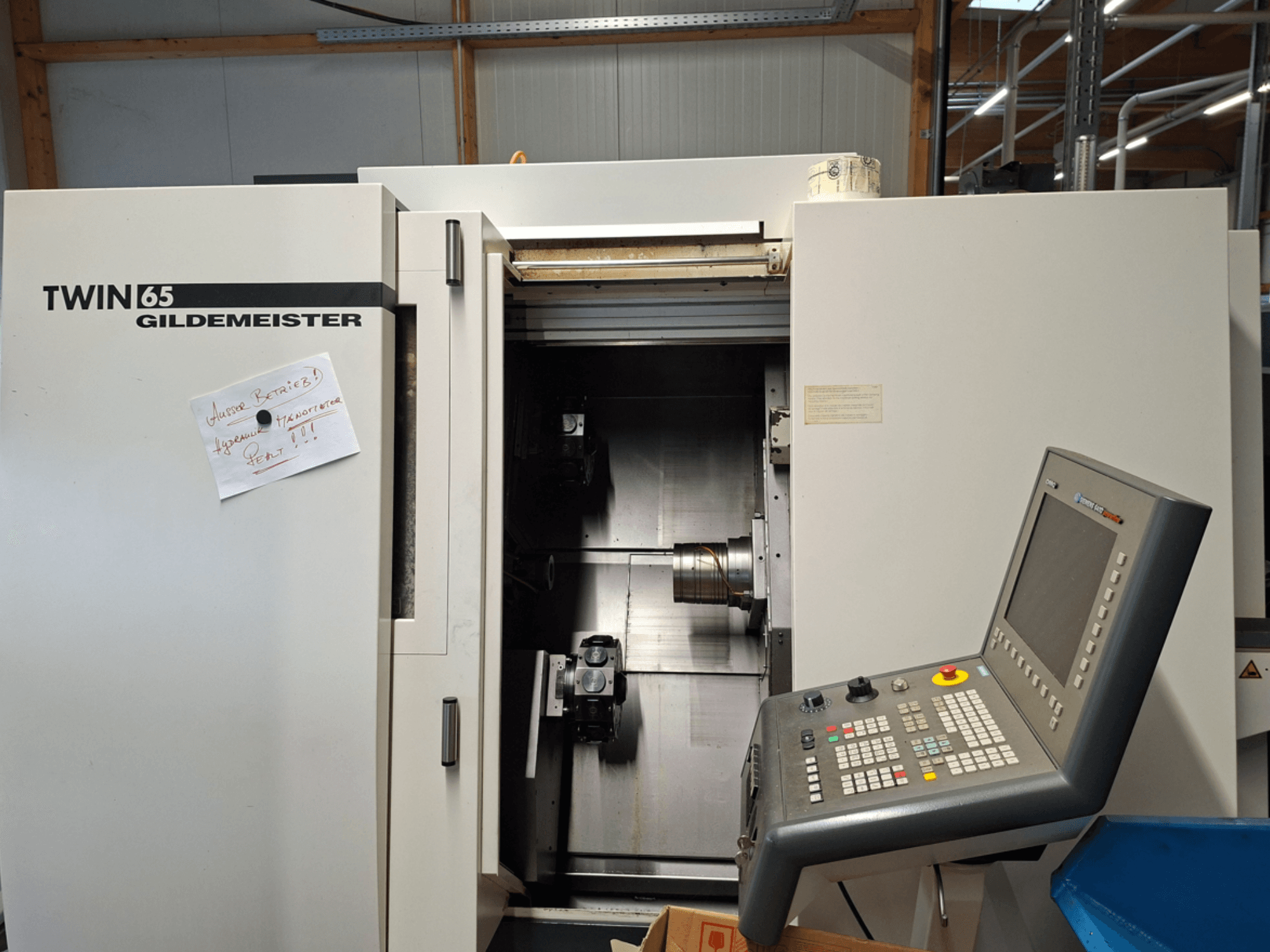

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Konfigurointi/ominaisuudet:

  • 2 ristikkäisliukua: 2 ristikkäisliukua

  • 2 tähtitorni, 12 asemaa kummassakin, joissa on elävät työkalut.

  • pää- ja vastakarat

  • 2 työkaluvetoa

  • 2 C-akselia ja 1 Y-akseli

• Vasen kara (pääkara):

  • Syöttöruuvin halkaisija: 150 mm

  • Karan laippa: 140 h5 mm

  • Karan poraus: 79 mm

  • Etulaakerin halkaisija: 165 mm

  • Teho: 15 kW (100 % ED) / 20 kW (40 % ED)

  • Vääntömomentti: 120 Nm (100 % ED) / 160 Nm (40 % ED)

  • Nopeusalue: 25-5600 rpm

• Oikea kara (vastakara/alakara):

  • Syöttöruuvin halkaisija: 150 mm

  • Karan laippa: 140 h5 mm

  • Karan poraus: 79 mm

  • Etulaakerin halkaisija: 165 mm

  • Vääntömomentti: 120 Nm (100 % ED) / 160 Nm (40 % ED)

• Akselit / liikeradat:

  • X 220 mm, Z 320 mm, Y ±30 mm.

  • Dia 2: X 120 mm, Z 345 mm.

  • Dia 3: Liike 145 mm

• Turretit/työkalut:

  • Revolveri 1: 12 asemaa, VDI 25 (DIN 69880), jännitteiset työkalut jopa 6000 rpm, 3,8 kW (40 % ED).

  • Revolveri 2: 12 työasemaa, VDI 25 (DIN 69880), jännitteinen työkalu enintään 6000 rpm, 3,8 kW (40 % ED).

• Koneen varusteet/vaihtoehdot:

  • Differentiaalipuristus pääkara

  • Vastakaran differentiaalipuristus

• Maali/kotelointi (Gildemeister-standardi):

  • Koneen kotelo ja työalueen ovi: Kalsiitinvalkoinen (RAL 9010)

  • Lastukuljetin: Titaaninharmaa (RAL 7016)

  • Lastukuljettimen huppu: Kalsiitinvalkoinen (RAL 9010)

  • Koneen pohja ja ohjauskaappi: Titaaninharmaa (RAL 7016)

Lisävarusteet

• Lastukuljetin (hupulla)

• Tangonkäsittelypaketti RG 1:

  • NC-ohjatulla vaunulla varustettu työkappaleen noutolaite.

  • Hydraulisesti ohjattu tarttujavarsi, pneumaattisesti ohjattu tarttuja.

  • 1 sarja tarttujien leukoja (aihiot).

  • Kuljetushihna

  • Kapasiteetti: Ø 6-65 mm, pituus n. 300 mm; max. 3,5 kg (4,5 kg TWIN 65:lle).

• Valmistelu/kytkentä tankosyöttölaitteelle tai tankosyöttölippaalle

• Jäähdytysnesteen ruiskutuspistooli

• DMG-merkkivalo, 4-suuntainen (pinoamisvalo)

• Öljysumunerottimen sähköinen/mekaaninen liitäntä

• Automaattinen liukuhupun käyttö

• EDS-painekytkin puristuslaitteelle

• DMG Netservice (ajoneuvossa)

• Ohjausyksikköön esiasennettu "Green light for your machine" (tila/indikaattori).
