LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Tekniset tiedot

• Koneen tyyppi: Kaksikara-vaakakoneistuskeskus

• Ohjausyksikkö: Siemens SINUMERIK 840D sl

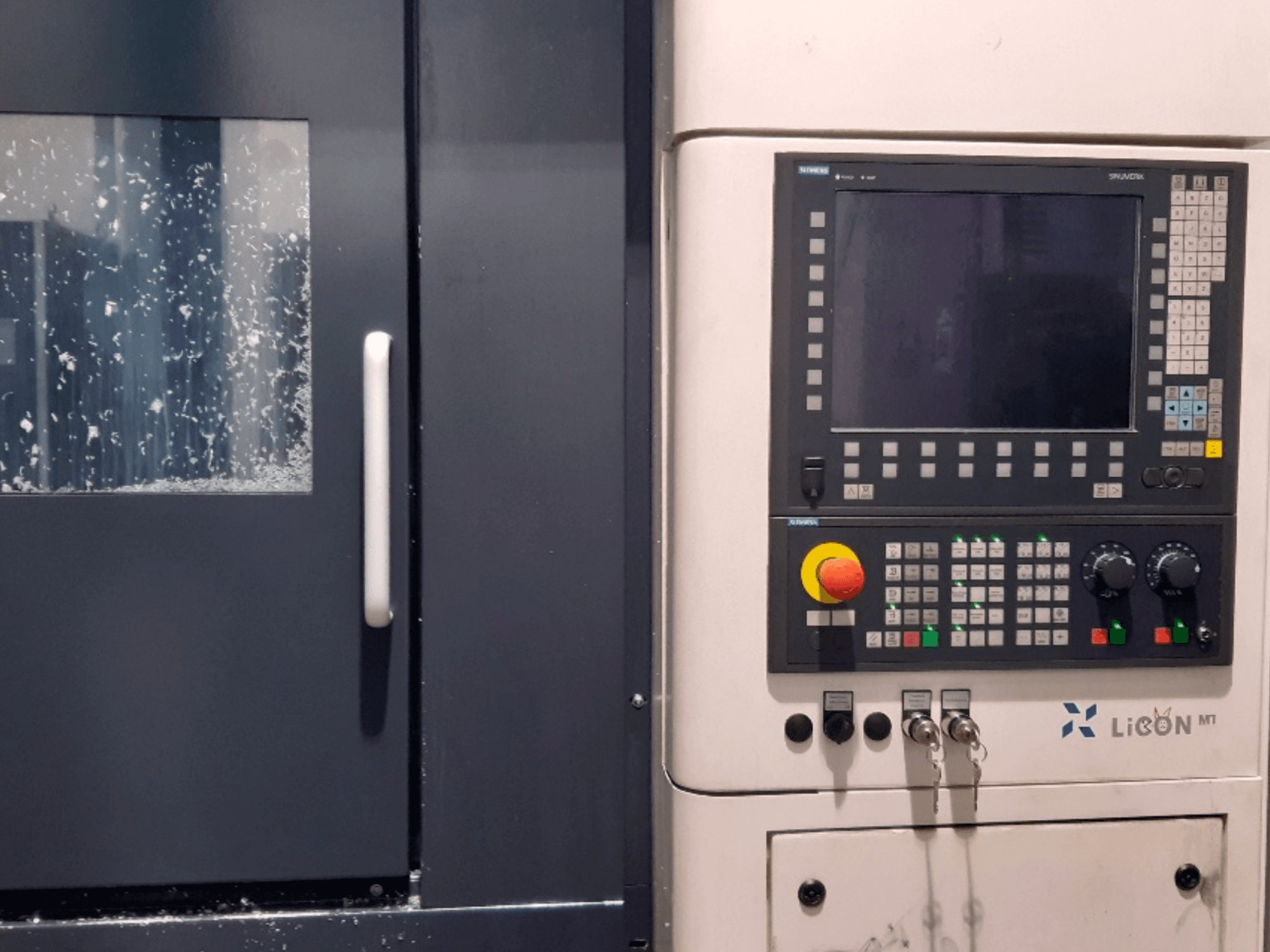

• Käyttöpaneeli: Siemens OP15T integroidulla TCU:lla

• ECO-tila

• Etädiagnostiikka (eWON-reititin)

• PROFIBUS-liitäntä työkappaleiden automaattista latausta varten

• Signaalitorni (3-värinen LED)

Liikealueet

• X-akselin liikealue: 750 mm

• Y-akselin liikealue: 660 mm

• Z1-akselin liikealue: 650 mm

• Z2-akselin liikealue: 650 mm

Pikaliike

• X-akseli: 60 m/min

• Y-akseli: 60 m/min

• Z1/Z2-akselit: 90 m/min

Akselien suorituskyky

• X-akselin kiihtyvyys: 6 m/s²

• Y-akselin kiihtyvyys: 6 m/s²

• Z1/Z2-akselin kiihtyvyys: 9 m/s²

• Syöttövoima X: 15 000 N

• Syöttövoima Y: 15 000 N

• Syöttövoima Z1/Z2: 10 000 N

• Paikannustarkkuus: 8 µm

Kara

• Karan lukumäärä: 2

• Tarkkuusmoottorikarat

• Työkalunpitimet: HSK-A63 (DIN 69893-1)

• Karan pyörimisnopeus: 12 000 rpm

• Karan teho: 37 kW (40 % ED)

• Karan vääntömomentti: 85 Nm (40 % ED)

• Suurin vääntömomentti: 100 Nm

• Suoraveto

Akselit / kääntöjärjestelmä

• 2 NC-B-akselia

• 2 NC-kiertävää akselia (A-akselit)

• Kääntöalue: 0°–180°

• Kääntöaika (0°–180°): n. 5 s

Teknologia

• Erilliset X-, Y- ja Z-akselit molemmille karoille

• Erillinen suora mittausjärjestelmä jokaiselle akselille

• Itsenäinen Z-akselin korjausalue: 5 mm

Työkalumagasiini

• 96 työkalupaikkaa (2 × 48)

• Työkalun enimmäispituus: 400 mm

• Työkalun enimmäishalkaisija (vierekkäiset paikat käytössä): 80 mm

• Työkalun suurin halkaisija (vierekkäiset paikat varattuina): 250 mm

• Työkalun enimmäispaino: 20 kg

Voitelu

• Automaattinen keskitetty voitelu

• 5-kanavainen väliaineen syöttö (öljy tai ilma)

Jäähdytys / jäähdytysneste

• 70 bar:n karin läpi kulkeva jäähdytysneste

• Jäähdytysnestesäiliön tilavuus: 2 300 l

• Jäähdytysnesteen virtausnopeus: 400 l/min

• Korkeapainepumppu: 15 kW

• Automaattinen jäähdytysnesteen täyttö

• Jäähdytysnesteen puhdistusjärjestelmä

• Vesijäähdytys

• Jäähdytysveden lämpötila: 22 °C

• Jäähdytysveden virtausnopeus: 800 l/h

Lastujen käsittely

• Kaavinmallinen lastunkuljetin

• Lastunkuljettimen purkukorkeus: < 1 150 mm

• Valmis kuivakoneistukseen

• Yhteensopiva MMS-järjestelmän (Minimum Quantity Lubrication) kanssa

Sähkötekniset tiedot

• Virtalähde: 400 V / 50 Hz

• Ohjausjännite: 24 V DC

• Kytketty kuorma: 150 kW

Lisäominaisuudet

• Automaattinen työkappaleen latausliitäntä

• Automaattinen työkalunvaihtaja

• Suljettu koneen kotelo

• Koneen valaistus

• Pneumaattiset laitteet

• Energianvalvontajärjestelmä

• Automaattiset väliainekytkennät

• Modulaarinen koneen rakenne

Lisätietoja

• Moottorikara 11 vaihdetaan viikolla 19/2024

• Moottoriakseli 12 vaihdetaan viikolla 24/2023
