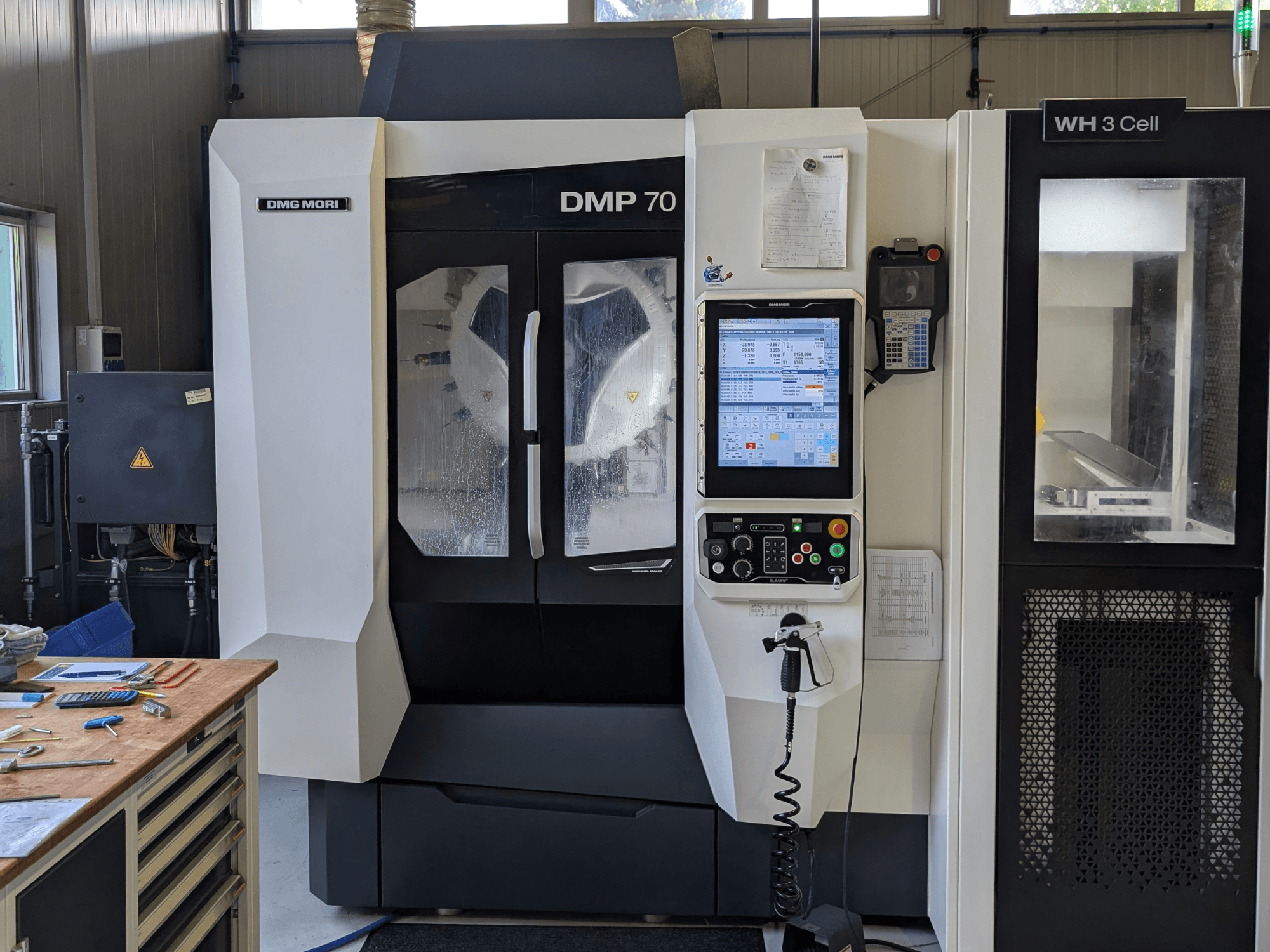

DMG MORI - DMP 70DE-MIL-DMG-2019-00005

- Vaihe: L1/L2/L3/N/PE

- Tehonkulutus: 30 kVA

- Suurin virta (A In max): 43,5 A

- Nimivirta: 50 A

- Oikosulkuvirta (V max): 5 kA / 440 V max.

- Jännite: 400 V ±10 %

- Taajuus: 50 Hz

- Ohjausjännite AC: 230 V

- Ohjausjännite (DC): 24 V

- Ohjaus: 3D-ohjaus Siemens 840D SL Operate

- Työkalun kartio: BBT30

- Työpöytä: Integroitu NC-kääntyvä kallistuspöytä, 5-akselinen samanaikainen toiminta

- A-akselin kääntöalue: -120° / +100°

- C-akselin toiminta: Jatkuva (loputon)

- C-akselin enimmäiskuormitus: 100 kg

- Pöydän halkaisija C-akselilla: Ø290 mm

- Käyttölaitteet: Vääntömomenttikäyttölaitteet, joissa on suora liikeradan mittaus A- ja C-akseleilla

- Ohjelmistopaketit: Sinumerik MDynamics 5-Axis, 3D-tietomalli simulointia varten

- Pöytävaihtoehdot: Pneumaattinen kiinnitys (1 piiri)

- Jäähdytysnesteen ja lastujen hallinta: Lastunkuljetin, tuotantopaketin hihnasuodatin, jossa 40 bar:n sisäinen jäähdytysnesteen syöttö (IKZ), puhallusilma karan keskiön läpi, ulkoinen puhallusilma, öljy- ja emulsiosumun erotusjärjestelmä

- Mittaus ja valvonta: RENISHAW 3D-kosketusanturisarja, työkalun murtumisen valvonta ja koneen sisäinen mittaus, valmistelu 3D quickSET -järjestelmää varten

- Yleiset lisävarusteet: Käyttötila 3, CE-vaatimustenmukaisuus

- Automaatiorajapinta: Automaatiorajapinta ulkoista automaatiota varten oikealla puolella

- Automaatiojärjestelmä: DMG MORI WH 3 Cell

- Robottivarsi: Fanuc LR Mate 200iD/7L keltainen 6-akselinen robotti

- Robottitarttuja: Kaksoistarttuja PGN64

- Automaatiokomponentit: 10 DMG-laatikkoa, NIO-kouru, kohdistusasema, mittauslaatikko, raaka-aineen syöttöjärjestelmä, tarttujasarja, lisävarusteet

- Koneen käyttötunnit (ohjausnäytöltä): Koneen käyntiaika: 22 918:34 h; Ohjelman käyntiaika: 20 920:40 h; Karin käyntiaika: 18 815:51 h
