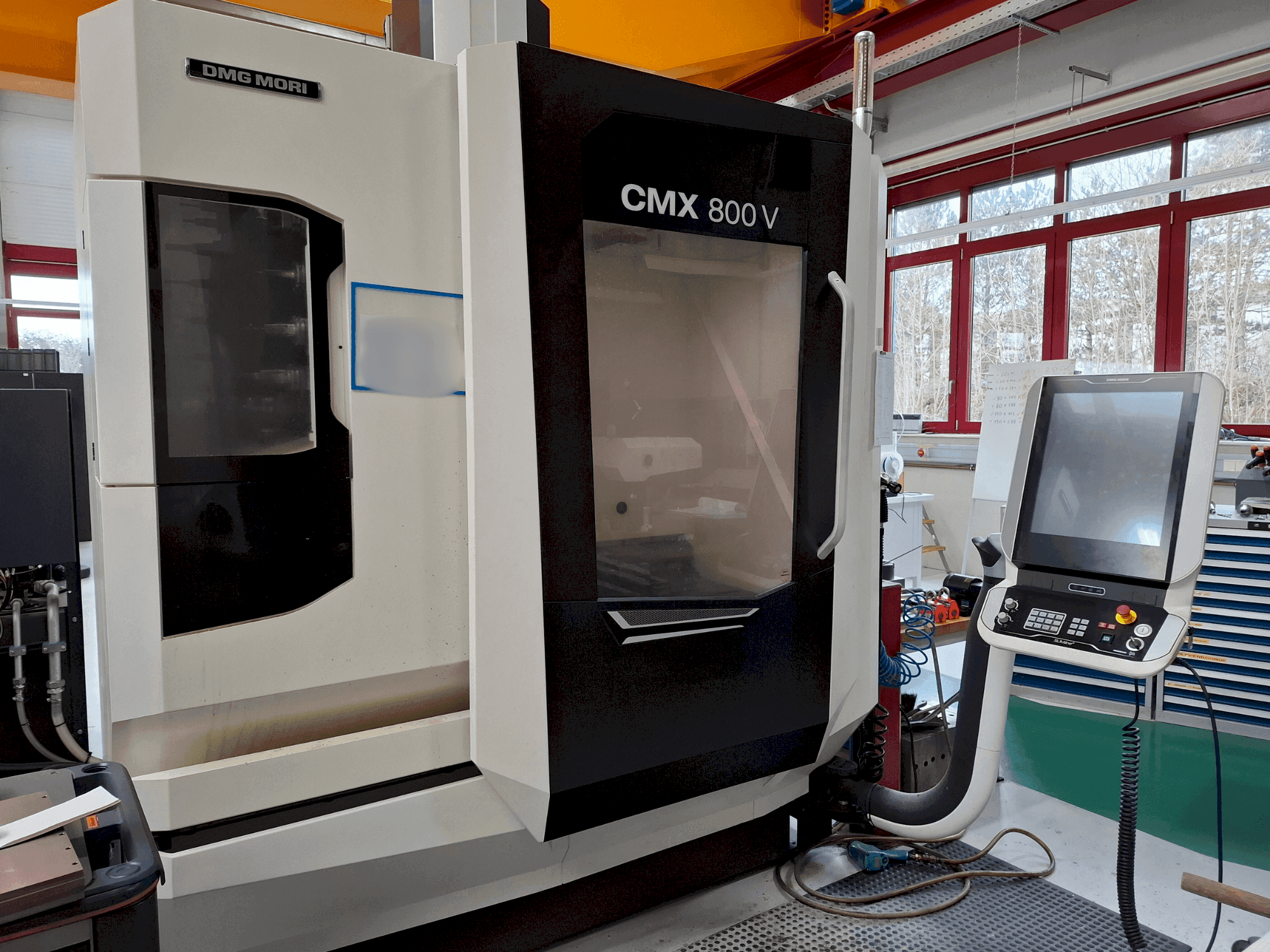

DMG MORI - CMX 800VDE-MIL-DMG-2019-00002

Koneen edut

Laadulliset koneen edut

• Asetustila (tila 3): x-, y- ja z-akselit: 20–5000 mm/min a- ja c-akselit: 6,6 rpm

Tekniset koneen edut

• Vääntömomentti: maks. Karan vääntömomentti 40 %:n käyttöjaksolla: 82 nm; nimellisvääntömomentti 100 %: 54 nm
• Lämmitysaika ennen öljynjakelun aloittamista sisältää 30 sekuntia enintään 500 rpm:n nopeudella, jota seuraa asteittainen nopeuden lisäys enintään 1500 rpm:iin ja 3000 rpm:iin vielä 30 sekunnin ajan.
• Yli 6 kuukauden seisokin jälkeiseen sisäänajoon kuuluu 5 minuutin kierrosluku enintään 2000 rpm, jota seuraa asteittainen kierrosluvun nosto enintään 4000 rpm:iin ja 6000 rpm:iin vielä 5 minuutin ajan.
• Työkalun kiinnitysvoima sk40/bt40: 10 kn
• Työkalun kiinnitysvoima cat40: 9 kn
• Ac-servomoottorit x-, y- ja z-akseleille
• Resoluutio: x-, y- ja z-akselit: 6 μm
• Paikannusepävarmuus: p (standardin iso 13041-4 mukaan): x, y, z: 6 μm
• Syöttötarkkuus (ohjaus): x-, y- ja z-akselit: 1 μm
• Asetustila (tila 2): x-, y- ja z-akselit: 20–2000 mm/min a- ja c-akselit: 2,6 rpm

Lisätiedot

Kone edelleen käynnissä // Pöytä 1100 x 560 mm / Lineaariakseleiden pikaliike 30 m/min / Nopeusalue 20–12 000 rpm / AC-pääkäyttö 13/9 kW (40/100 % käyttöjakso) / SK 40 -työkalunpidin standardin DIN 69871 mukaisesti / Työkalun kiinnitys standardin DIN 69872 mukaisesti / Työkalumakasiini 30 työkalulle kaksoistarraimella / Jäähdytysnesteen/ilmapuhalluksen vaihto / ulkoinen M-toiminnon kautta / Lastualusta / DMG MORI SLIMline Multi-Touch Control (19" / HEIDENHAIN TNC 620) / Tuotantopaketti 3 / Lisävaruste sisältää: Sisäisen jäähdytysnesteen syöttö 40 bar / Paperihihnasuodatin säiliötilavuudella: 6001 / Lastukuljetin (kaavinhihna) Säiliön tilavuus: 220 l (vasen) / Alustan ja ATC:n (automaattinen työkalunvaihtaja) huuhtelu M-toiminnon kautta / Jäähdytysnesteen ruiskutuspistooli / Ulkoinen elektroninen käsipyörä / Automaattinen ohjaamon katto (M-toiminto) / 4-värinen merkkivalo / Huomautus: Suosittelemme yhdistämään sen "Öljysumunerotin"-lisävarusteen kanssa./ Suosittelemme yhdistämään sen "RotoClear"-lisävarusteen kanssa./ Pääkäytön lisävarusteet: WZA SK40/ DIN 69871/ Karan keskiön läpi puhallettava ilma voidaan aktivoida M-toiminnolla alhaisella suhteellisella öljynvirtauksella./ Öljy- ja emulsiosumunerotin (saatavilla vain ohjaamon kattolisävarusteen kanssa!)/ Huomautus: Lisävaruste saatavilla vain koneille, joissa on ohjaamon katto./ Suora X, Y, 2-pisteinen mittausjärjestelmä, mukaan lukien ilmapuhdistus mittausjärjestelmille/ HEIDENHAIN-pituusmittari työkappaleen mittaukseen/ Lisävaruste sisältää: TS 460 -pituusmittari/ Signaalin siirto/ Mittaussyklit/ Kalibrointirengas/ Kantolaukku
