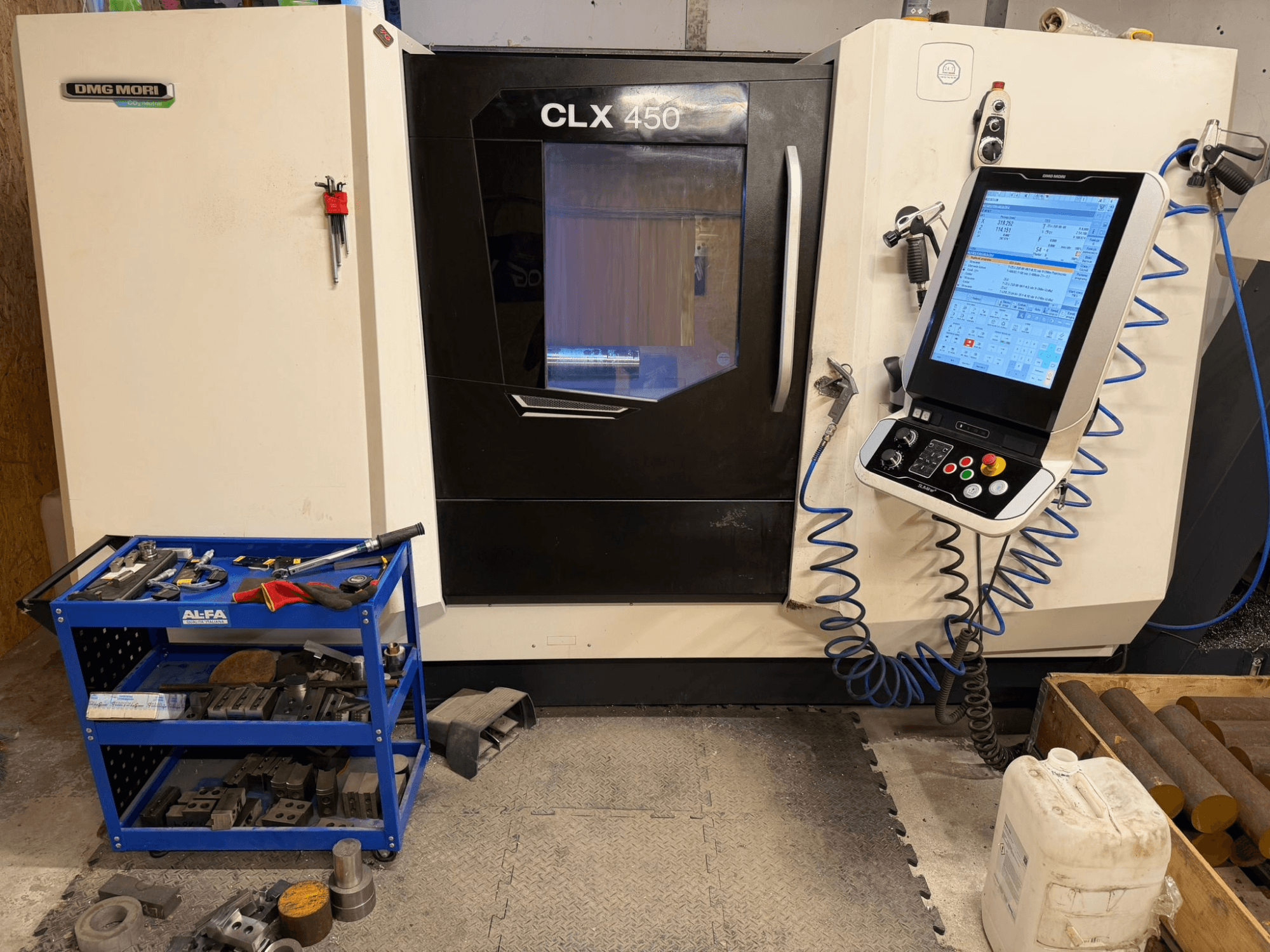

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versio: (ei Y-akselia); konfiguroitu sorvausta + jyrsintää varten (C-akseli).

• Työalue:

  • Työskentelyalue: Sängyn yli kääntyvä: 650 mm

  • Poikittaisliukupöydän yli kääntyvä liukupöytä: 465 mm

  • Maksimi kääntöhalkaisija: 400 / 315 mm

  • Pikaliike X/Z: 30 / 30 m/min

• Akselit: C-akselin paikannustarkkuus: 20 kaarisekuntia.

• Pääkara:

  • Karan nokka: A2-8

  • Tankokapasiteetti: 80 mm

  • Etulaakerin halkaisija: 130 mm

  • Syöttöruuvin halkaisijavaihtoehdot: 210 / 250 / 315 mm

  • Karan teho (40 % / 100 %): 25,5 / 17 kW

  • Maks. vääntömomentti (40 % / 100 %): 426 / 283 Nm

• Torni (VDI 40):

  • 12 asemaa (12 ajettua)

  • Työkaluaseman halkaisija: 40 mm

  • Työkalun teho: 5,44 kW

  • Vetävän työkalun vääntömomentti: 20 Nm

  • Työkalun maksiminopeus: 4000 rpm

• Takapöytä:

  • Liikkuvuus: 500 mm

  • Keskipisteen liitäntä: MK5

  • Max. voima: 8 kN

• Ohjaustavat / kuularuuvit: Akselipyörät: Akselipyörät: Akselipyörät: X/Z 40 × 10 mm

• Tarkkuus: 5 / 10 µm.

• Kapasiteetti / työstökapasiteetti:

  • 80 mm.

  • Hydraulinen ruuvipuristin: Ø 254 mm (asennettu)

  • Ruuvipuristin: 82 mm

• Jäähdytysnesteen ja lastun käsittely: Lastusäiliö: Jäähdytysnesteen käsittely: Jäähdytysnestepistooli 5 bar; Lastusäiliö

• Ohjaus: Siemens SLIMline monikosketusohjaus (19")

• Mitat ja paino:

  • Paino ilman lastunkuljetinta: n. 4950 - 5050 kg.

  • Paino lastukuljettimen kanssa: noin 5500 kg.

• Huomautuksia: Täysin 12 ajettavaa työkalupistettä

Lisävarusteet

• Lastukuljetin (oikeanpuoleinen poisto)

• Hydraulinen takatukki (M-toimintoohjattu)

• Suora mittausjärjestelmä (X-akseli)

• Ulkoinen elektroninen käsipyörä

• DMG MORI IoTconnector

• Marposs-työkaluanturi

• Signaalitorni (4-värinen)

• Staattisten työkalunpitimien sarja VDI 40

• Työkalusarja WTO (QuickFlex, ER32)
