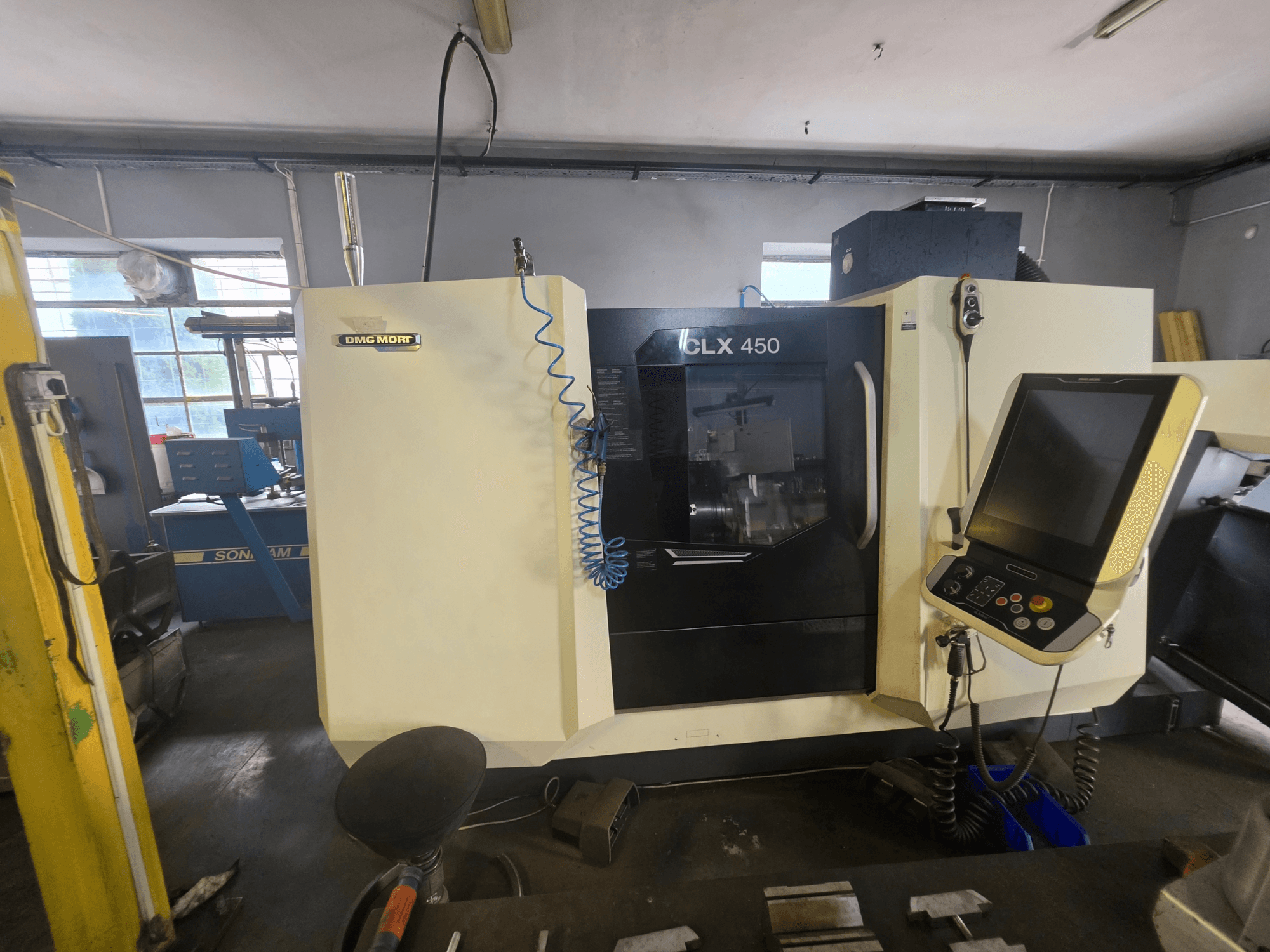

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Ohjaus: Siemens 840D ja ShopTurn

• Käyttöliittymä: DMG MORI SLIMline Multi-Touch, 19 tuuman kosketusnäyttö

• Karan käyttötunnit: noin 2 928 h

Työkapasiteetti ja akselit

• Akselit: X, Y, Z; C-akseli pää- ja vastakara

• Suurin sorvaushalkaisija: 400 mm

• Kääntösäde pöydän yli: 700 mm

• Kääntösäde poikkiliukukiskon yli: 370 mm

• Pikaliike: X/Z 30 m/min; Y 22,5 m/min

Pääkara

• Karan kärki: A2-8

• Tangon halkaisija: 80 mm

• Teho: 25,5 kW (40 % ED) / 17 kW (S1)

• Vääntömomentti: 426 Nm (40 % ED) / 283 Nm (S1)

• Eri kiristyspaineiden toiminto

Vastakara

• Maksiminopeus: 5 000 rpm

• Karan kärki: A2-6

• Teho: 14 kW (40 % ED) / 13 kW (S1)

• Vääntömomentti: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Eri kiristyspaineiden toiminto

• Sisäinen istukan huuhtelu

• Apupään toiminto

Työkalurevolveri ja moottorikäyttöiset työkalut

• 12-paikkainen VDI 40 -työkalupyörä, jossa 6 lisä-BT-asemaa

• Käyttötyökalut: jopa 4 000 rpm

• Käyttötyökalun teho/vääntömomentti: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Varusteet/lisävarusteet (koneeseen integroitu)

• Asennuspaketti: 12 barin jäähdytysnesteen syöttöjärjestelmä; 5 barin jäähdytysnesteen huuhtelupistooli

• Turvallinen kiinnityspaketti

• Liitettävyys: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemens-ohjelmistolisävarusteet: Multi Threading 2.0; muuttuva karanopeus; Y-akselin katkaisusykli; uranavausohjelma

Sähkötekniset tiedot

• Syöttöjännite: 400 V ±10 %, 50 Hz

• Vaiheet: L1, L2, L3, N, PE

• Kytketty kuorma: 39 kVA

• Suurin nimellisvirta: 56 A
