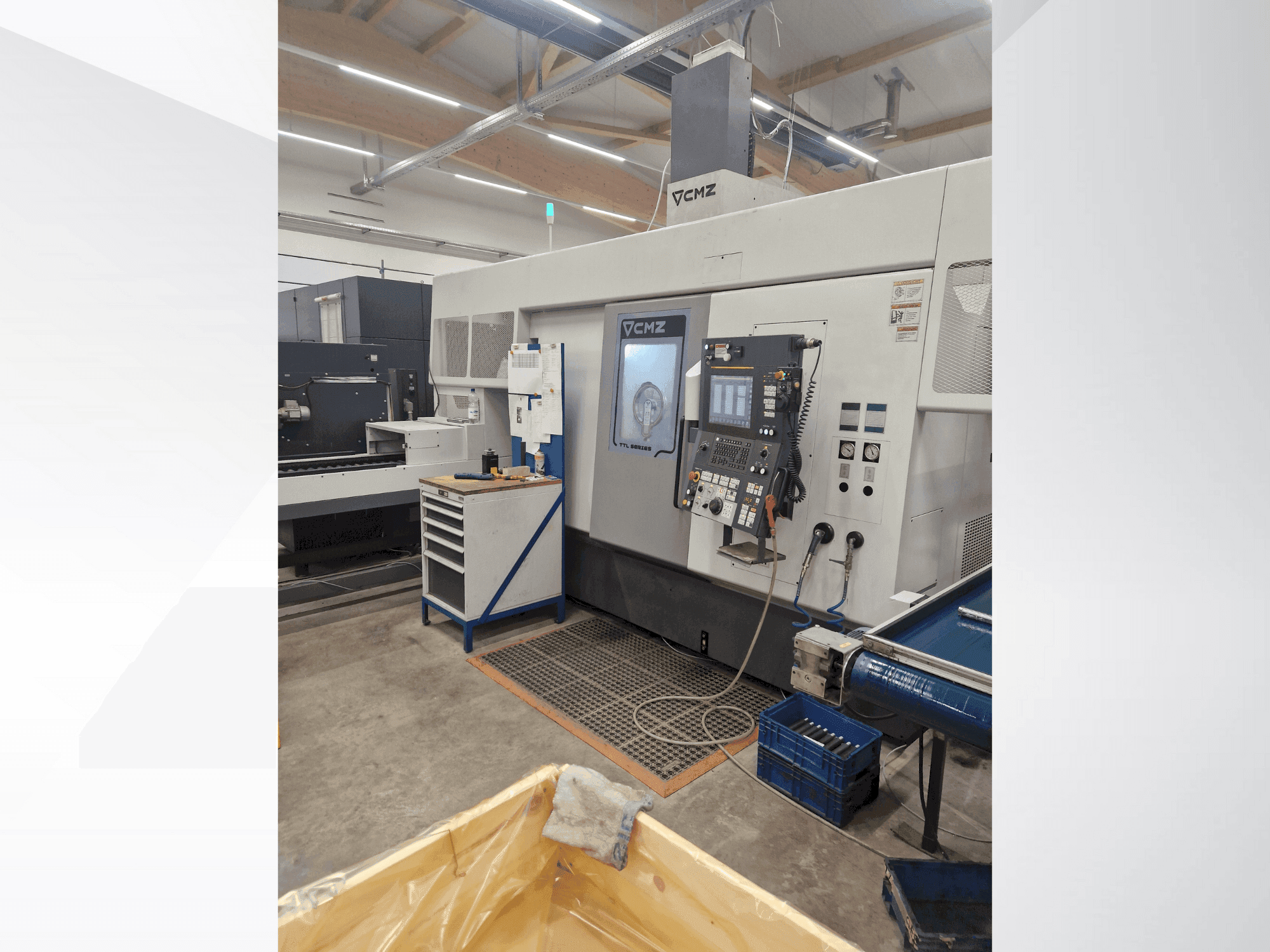

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Koneen edut

Koneen tekniset edut

- Jännite: 400 V AC

- Vaiheet: 3 + N + PE

- Taajuus: 50 Hz

- Enimmäisteho: 90 kVA

- Enimmäisvirta: 125 A

- Ilmanpaine: 6 bar

- Koneenkieli: saksa

- Ohjausjärjestelmä: Fanuc (G-koodit, tyyppi A)

- Vasemman karan varustus: LPS-järjestelmä, aksiaalinen pysäytin, jäähdytysnesteen syöttö karan kautta, Hainbuch AXFIX 65 -kiristysholkki (vakio) 2703/0008

- Oikean karan varustus: LPS-järjestelmä, jäähdytysnesteen syöttö karan kautta, pitkä takapää pyörivää keskipistettä varten CM 3, Hainbuch AXFIX 65 -kiristysholkki (vakio) 2703/0008

- Työkalun esiasetuslaite: Työkalun esiasetuslaite mukana

- Lastunpoisto: Takana oleva lastunkuljetin kaksoisketjulla

- Ylätyökalotorni (T1): Korkeapaineinen jäähdytysnestepumppu, jossa on 3 ohjelmoitavaa painetasoa (35, 15 ja 6 bar), mukaan lukien 75 µm:n suodatin

- Alempi työkalutorn (T2): Korkeapaineinen jäähdytysnestepumppu, jossa on 3 ohjelmoitavaa paineasetusta (35, 15 ja 6 bar), mukaan lukien 75 µm:n suodatin

- Jäähdytysnesteen ominaisuudet: Jäähdytysnesteen suuttimet karojen yläpuolella, jäähdytysnesteen huuhtelusuutin, säiliön täyttötason valvonta

- Valvontajärjestelmät: Työkalujen käyttöiän hallinta, työkalujen kuormituksen valvonta

- Imujärjestelmä: Liitäntälaippa Ø150, imuyksikkö LTA E120-X1-H asennusosineen, letkuineen ja tuelineen

- Automaatio / portaalilataaja: GL20-11 3-akselinen CNC-portaalilataaja (liikerata molempiin suuntiin), servohallittu 2x180° kaksisuuntainen kääntöpuristin akseliosille GLII, erityinen portaalikotelo

- Työkappaleen käsittely: Työkappaleen kuljetin WS-700-3000 edessä vasemmalla puolella, WS-700, jossa 3 riviä V-ohjaimia (2 akselia riviä kohti), CMZ-työkappaleen kuljetin pyöreälle ja neliömäiselle materiaalille (V-tuki 90°-versio), liitäntärajapinta asiakkaan purkuhihnalle

- Mukana toimitettavat työkalunpitimet: 8 kpl kaksoisradiaalisia pidikkeitä työkaluille 20x20 (310.04.092046), 6 kpl poraus työkalujen pidikkeitä Ø32 H75 (310.04.092060), 2 kpl TTL/10400/02 aksiaalipidikkeitä moottoroiduille työkaluille ER32, sisäisellä jäähdytysnesteellä 70 bar (12 000 rpm), 2 kpl TTL/10400/09 säteispidikettä moottoroiduille työkaluille, joissa on sisäinen jäähdytysneste 70 bar, ER16 (maks. 12 000 rpm)

- Mukana olevat tartuntaleuat: Raaka-aineleuat (32 mm/30–35 mm, 35 mm/35–40 mm, neliö 30 mm/30 × 30 mm), valmiiden osien leuat (32 mm/30–35 mm, 38–40 mm/35–40 mm, neliö 30 mm/30 x 30 mm)

- Kääntyvä katseluikkuna / koneen tilavalo

- Cmz vaatii signaalin, joka ilmaisee, että kappale voidaan asettaa paikalleen / lähtösignaalin, joka ilmaisee, että kuljetin voi liikkua vapaasti
