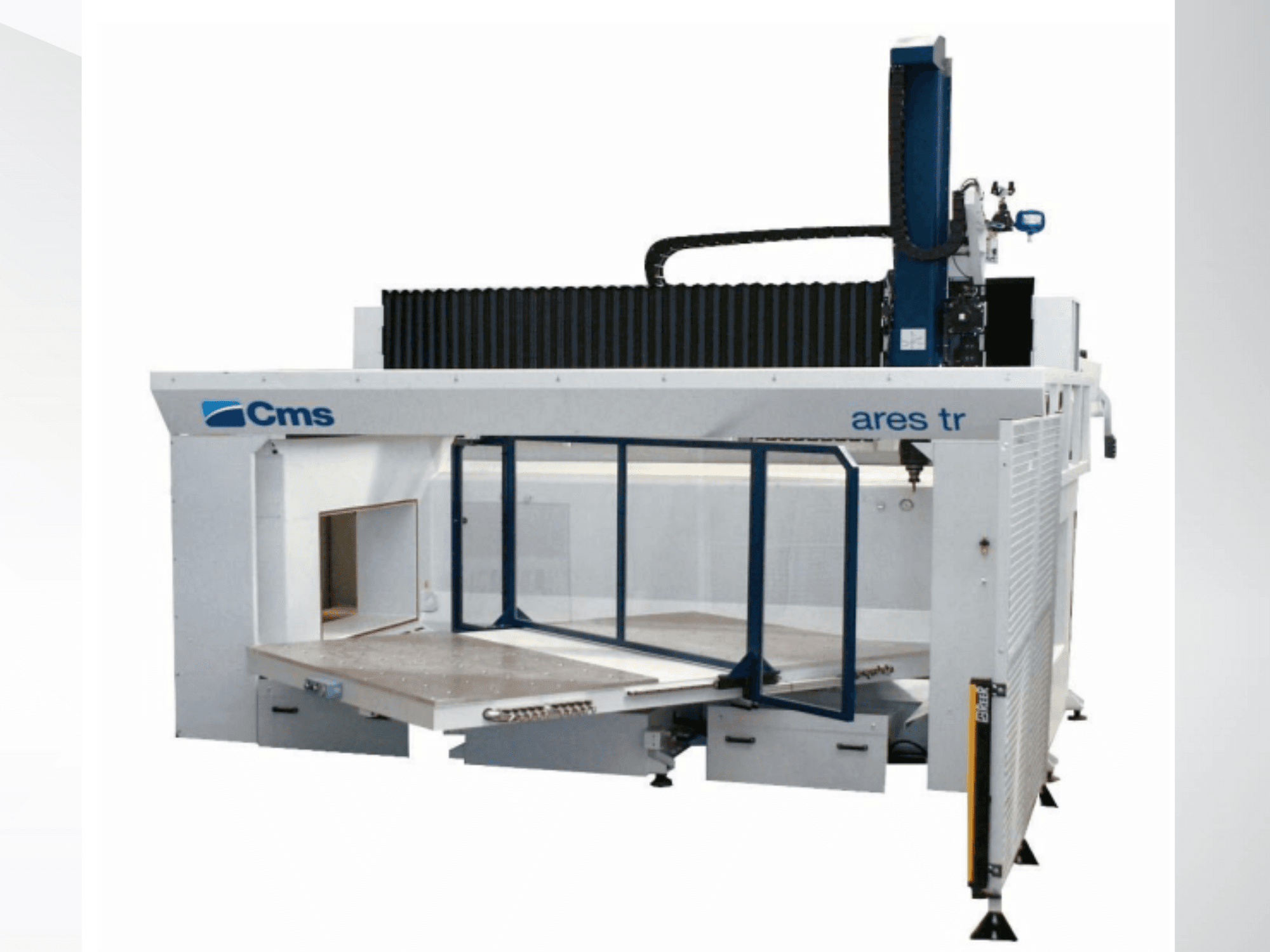

CMS - ARES-3618-TR-PX5-Z1200US-MIL-CMS-2022-00001

Lisätiedot

• Akselit: 5

• Tyyppi: Työstökeskus: 5-akselinen suurnopeuksinen Gantry-työstökeskus.

• Rakenne: Kaikki 5 akselia interpoloitu.

• Ohjain: FANUC 31i-B5

• Ominaisuudet: 3D-leikkurin kompensointi, kierreinterpolointi, kallistettu työtaso, skaalaus jne.

• PC: HP-teollisuus-PC, Windows 7 (32-bittinen), 2 Gt RAM-muistia, 250 Gt kiintolevy.

• Karan teho: 15 kW (S1) / 19 kW (S6-40%)

• Maksiminopeus: 24000 rpm

• Vääntömomentti: 12,1 Nm (S1) / 15,4 Nm (S6)

• Jäähdytys: Jäähdytys: Neste (suljettu piiri)

• Työkaluliitäntä: Jäähdytys: Jäähdytys: Jäähdytetty jäähdytys: HSK 63F

• Laakerit: Keraamiset (edessä ja takana)

• Pikaliike: 80 m/min (X, Y) / 70 m/min (Z)

• Kiihtyvyys: 3 m/s²

• Tarkkuus (VDI-DGQ 3441):

• X: ±0,055 mm | Toistettavuus ±0,027 mm.

• Y: ±0,040 mm | toistettavuus ±0,020 mm.

• Z: ±0,080 mm | Toistettavuus ±0,040 mm.

• Työkalulehtiö:

• Tyyppi: 8-paikkainen automaattinen työkalunvaihtaja

• Työkalun paino: 3 kg (max 20 kg yhteensä).

• Työkalun enimmäishalkaisija: 200 mm

• Työkalun enimmäispituus: 265 mm (takana) / 165 mm (edessä)

• Pyörivä pöytä: Kaksipöytäinen NC-ohjattu alusta (pyöritysaika ~7 s).

• Pöydän koko: 2 × (2400 × 1115 mm)

• Tyhjiöpöydät: 2 × (1900 × 1100 mm), alumiinia, 28 mm paksuinen.

• Tyhjiöjärjestelmä: 2 × kuivaa kiertopumppua, 100 m³/h kumpikin, 3 kW pumppua kohti, 10 liitäntää jakotukkia kohti, yhteensä 2 jakotukkia.

• Vähimmäisvoiteluyksikkö: Öljysumu 3 litran säiliöllä

• Kohdistusjärjestelmä: RENISHAW TS27R + kalibroitu tanko.

• Ionisoimaton ilmapuhallin staattisen varauksen poistoa varten.

• Palkeiden suojaus: X/Y-painopellit + Z-kaksoiskarvaajat.

• Sähkökaappi: IP54, ilmastoitu

• Paineilmajärjestelmä: 6 bar (90 PSI)

• Koneen värit: RAL 7035 (vaaleanharmaa) & RAL 7037 (pölynharmaa).

• Virtavaatimukset: Sähkötarvikkeet:

• Jännite: 480 V ±5%, 3 vaihetta, 60 Hz (UL-muuntaja sisältyy)

• Asennettu teho: noin 50 kW

• Mukana toimitettavat lisävarusteet:

• 8 × HSK 63F -työkalunpitimet

• 8 × ETS 32/40 -puristusholkit

• Työkalun esiasetuslaite

• Vakiomalliset avaimet ja avaimet

• CD-käsikirjat (kone ja ohjaus)
