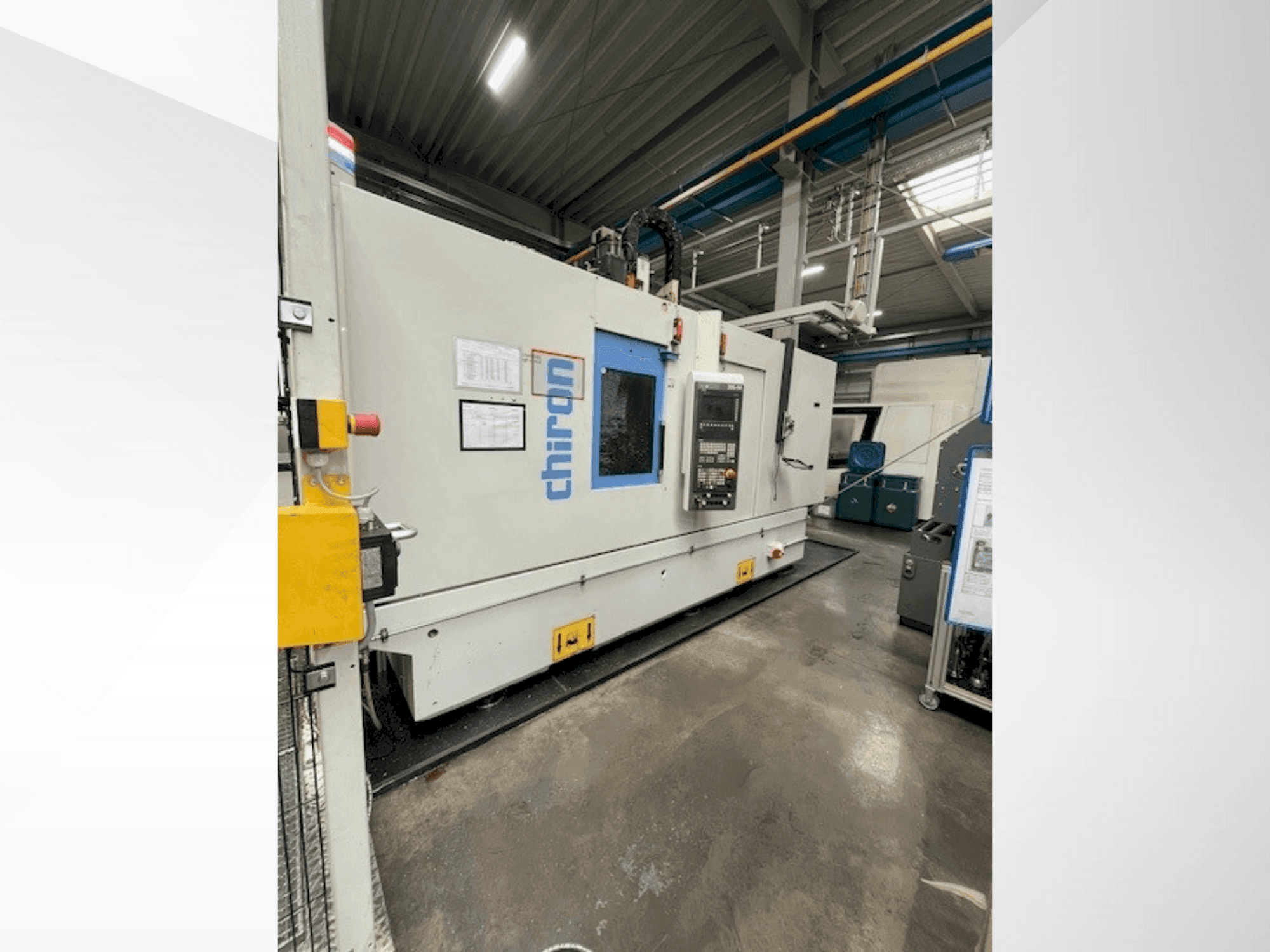

CHIRON - DZ18WDE-MIL-CHI-2018-00001

Lisävarusteet

• - VALINNAINEN: robotti, koko solu kuljetinhihnoineen, PLC, kääntöasema

Lisäinformaatio

Koneen edut

• Tekniset koneen edut:
  • - Työkalun asennot: 2x35
  • - Työkalun enimmäispituus: 380 mm

Lisätieto

• - Roiskesuojapaneeli täysin suljetulla työalueella / lastausluukulla, sähköisesti suojattu / sis. vaihdettavat turvaikkunat / Työalueen väliseinä ruostumattomasta teräksestä valmistetuilla säleillä / Korkeus 2340 mm lattiasta, sis. konevalon / Mini-ohjauspaneeli käynnistys- ja nollauspainikkeella M61/M62-palettien organisointiin / Integroitu työkappaleenvaihtolaite IWW 0/180° / optimaaliseen lastunvirtaukseen teräslevystä valmistetulla keskiosalla / Työkappaleenvaihtoaika noin 3,5 sekuntia, painosta riippuva, itsesäätyvä / itseoppivan nopeudensäädön ansiosta. / Kuljetuskuorma sivua kohden 0 - enint. 250 kg / Max. 120 kg painoero pöydän kahden puolen välillä. / Kumpikin pöydän puoli on valmisteltu pyöröpöytäpaketin asentamista varten. / Karan kiinnityksen ja kääntökeskipisteen välinen etäisyys /WW vähintään 75 mm / Liikeradat: X-akseli 630 mm / Y-akseli 530 mm / Z-akseli 450 mm / Säiliön huuhtelujärjestelmä jäähdytysnesteliitännällä / NC-pyöröpöytä, tyyppi ATU 200 / Integroitu integroituun työkappaleenvaihtolaitteeseen IWW 0/180° / Hydraulisella kiinnityksellä, pitomomentti 1 200 Nm, / Toistotarkkuus +5" etulevyllä © 225 mm, keskityksellä® 60 -0,008, / Vastalaakeri hydraulisella kiinnityksellä, pitomomentti 800 Nm. / Pyöröpöydän ja vastalaakerin puolella. Kääntösäde 285 mm / 7. tai 5. NC-akseli, pistokeliitäntävalmis / Säädelty pneumaattinen liitäntä tiivistysilmalle / Ohjattu hydraulinen liitäntä kiinnitystä varten. / Pyörivän läpiviennin 2 x 5-tie / Pyöröpöydän puoli: 4 x hydraulinen/pneumaattinen, 1 x pneumatiikka/ 4 x hydraulinen/pneumaattinen vastalaakeripuolella, 1 x pneumaattinen/ Työskentelyalue - pyöröpöydän määritys/ AF1 Pyöröpöytä ATU 200/ AF2 Pyöröpöytä ATU 200/ Kaksoiskarainen vetolaite/ Valmius kahdelle pääkaramoottorille karoineen/ Karan etäisyys X-akselilla 400 mm/ Pääkaran käyttö kahdella AC-moottorilla/ Paineilmakäyttöinen, työkalun kiinnityksen valvonnalla/ 11,0 kW 100 %:n käyttöjaksolla/ 25,3 kW 15 %:n käyttöjaksolla/ Nopeus jopa 12 000 rpm/ Maks. vääntömomentti 140 Nm/ Porauskapasiteetti 2 x 42 mm/ teräkseen E355/ Automaattinen työkalunvaihtaja/ kestävällä, täysin kapseloidulla noutoketjumakasiinilla/ 2 x 35 työkalupaikkaa/ HSK-A 63 DIN -työkalun varsi 69893/ Työkalun leveys maks. 78 mm/ Työkalun leveys vapaiden vierekkäisten asemien kanssa maks. 140 mm/ Työkalu pituus maks. 380 mm / Työkalun paino maks. 8,0 kg (makasiinin maksimikuorma 240 kg) / Työkalunvaihtoaika noin 0,9 s (ohjausjärjestelmästä riippuen) / Leikkuuaika noin 2,2 s (ohjausjärjestelmästä riippuen) / Syöttölaite X-, Y- ja Z-akseleille / Digitaaliset käytöt suorilla paikanmittausjärjestelmillä, ylipaineen käyttö / Pikaliikenopeus 75 - 75 - 75 m/min / Akselikiihtyvyys 1,0 - 1,4 - 1,6 g / SIEMENS CNC -ohjaus 840D -ratkaisulinja / sis. 10,4" TFT-värinäytön / täysi näppäimistö / käyttöpaneeli OP010S / 1280 1 (TCU / NCU 720.3, 1 kanava) / Käyttöliittymä Operate / NC RAM 3 Mt (enintään 1 Mt käytettävissä) / (enintään 200 ohjelmaa käytettävissä) / osaohjelmien suorittamiseen standardin DIN 66025 mukaisesti / CF-kortti, jossa 8 Gt:n tallennuskapasiteetti (enintään 3 Gt saatavilla)/ Tehon näyttö, käyttötunnit ja työkappalelaskuri näytöllä, Näytön pimennys, käyttöoikeus avainkytkimellä, NC-diagnostiikka ohjetoiminnolla, konediagnostiikka, USB-liitäntä ohjauspaneelissa./ Ennakointi dynaamisella ennakkosäädöllä, karan pysäytys, uudelleenkäynnistys ohjelmassa, Aliohjelmatekniikka korkean tason kielellä ja parametreilla, Samanaikainen ohjelmointi, syklien tuki, Poraussyklit G81-G89, poraus- ja jyrsintäkuviot, Mittaus JOG-, M- ja T-toiminnoilla, Työkalun korjaukset geometrialle, kulumiselle, 4 tallennettavaa nollapistesiirtoa G54-G57, 30 nollapistesiirtoa G-toimintojen kautta Ohjelmoitava, Työkalun säteen korjaus leikkauspisteen laskennalla, Viisteytysten ja säteiden lisäys, siirtymäsäteet, Muoto-ohjelmointi, mittakaavakerroin, peilit, Napakoordinaatit, ympyräinterpolointi (kokoympyräohjelmointi)./ 3D-interpolointi, kierukkainterpolointi./ Keksinnön ansiosta tuoreilla ääniaalloilla/ Verkkokaapelointi ei sisälly toimitukseen./ Lastukuljetin (kaavinhihna)/ Säiliön tilavuus 200 l/ Pumpun tuotto 250 l/min 1,4 barissa / Jäähdytysnesteen puhdistus rakoseulan kautta / Hakekuljettimen poistokorkeus 1050 mm / Hakekuljettimen poistosuunta vasemmalle / 1640 1 / Jäähdytysjärjestelmä TPF 350 / FKA 900 / (myös lietettä muodostaville materiaaleille, esim. harmaalle valuraudalle, GGG:lle, Al:lle, jonka Si >/= 12 %) / Säiliön tilavuus 900 l / Nestekaasupumppu 100 l/min 2,4 barissa - 250 l/min 2,3 barissa / Energiatehokas taajuusohjattu korkeapainepumppu / 43 l/min 20 barissa - 35 l/min 70 barissa / Vario-paineenalennusventtiili 8 ohjelmoitavalle painetasolle / Esiasetus 20, 30, 40, 50, 55, 60, 65, 70 bariin
