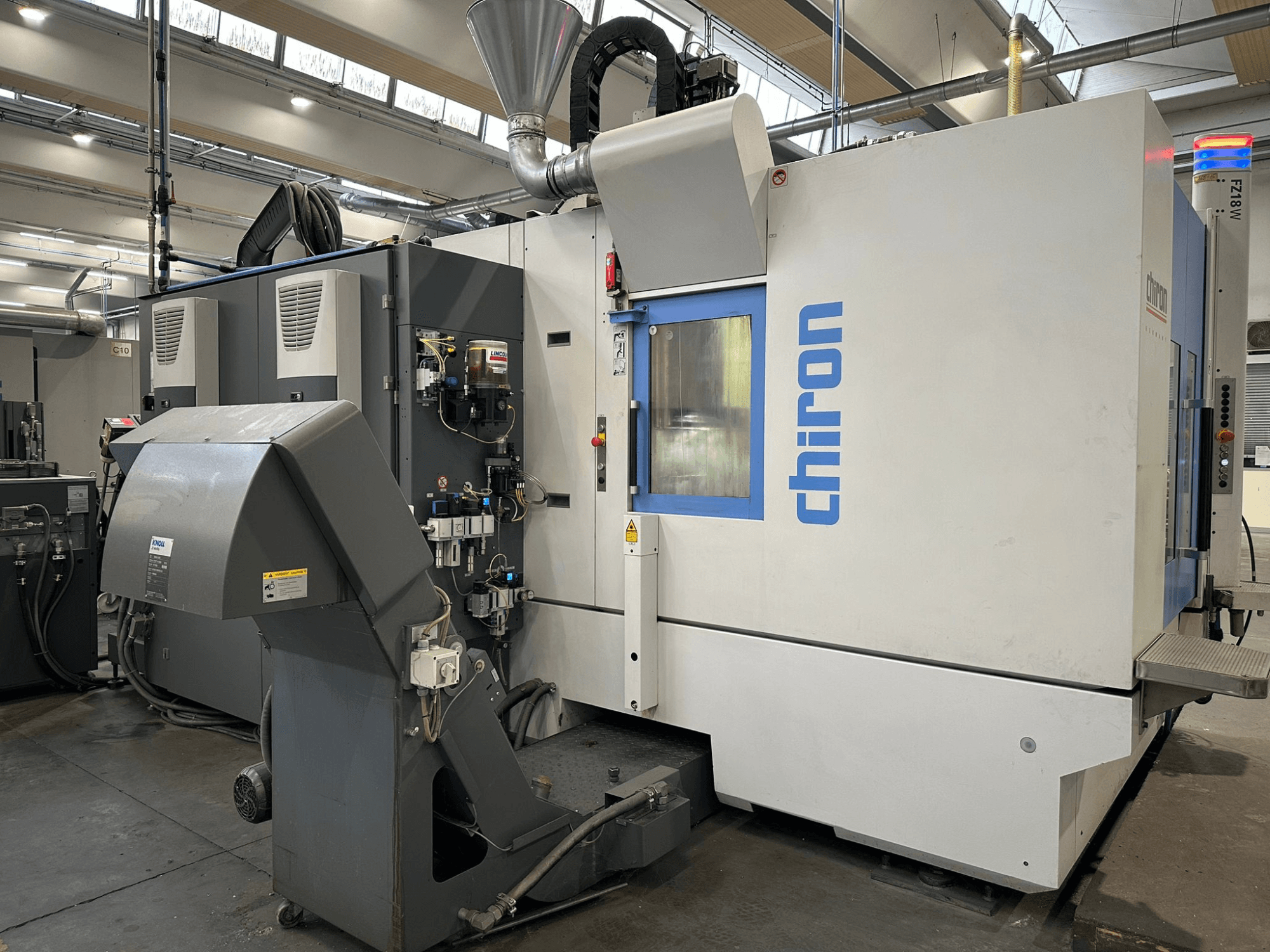

CHIRON - FZ18WIT-MIL-CHI-2019-00002

• Akselien lukumäärä: 2 pyörivää akselia kuormalavan/pyöröpöydän kautta): 5 (X, Y, Z + 2 pyörivää akselia kuormalavan/pyöröpöydän kautta)

• Kara: Akseliväli:

  • Kara: AC-karamoottori: 7,5 kW (100 % käyttöaste), 22,0 kW (10 % käyttöaste).

  • Suurin vääntömomentti: 140 Nm

  • Kartio: (DIN 69893).

  • Porauskapasiteetti: Ø 42 mm

  • Porauskapasiteetti: M30

  • Jyrsintäkapasiteetti: 500 cm³/min (teräs E355)

• Työkalunvaihtaja:

  • Tyyppi: Täysin suljettu ketjulokero

  • Kapasiteetti: 70 työkalua

  • Työkalun maksimi Ø: 78 mm (160 mm vapaiden vierekkäisten paikkojen kanssa).

  • Työkalun enimmäispituus: 380 mm

  • Max: 240 kg

  • Työkalun vaihtoaika: ~0,9 s

  • Lastu-työstöaika: ~2,6 s

• Syöttönopeudet & dynamiikka:

  • Syöttö: Nopea liikkeellelähtö (X/Y/Z): 75 m/min

  • Kiihtyvyys: 0.6 - 1.2 - 1.4 g

  • Käyttölaitteet: Suorat digitaaliset taajuusmuuttajat absoluuttisella mittausjärjestelmällä

• Koneen toiminnot/käyttökohteet:

  • Automaattinen työalueen ja kiinnikkeiden pesu.

  • Automaattinen keskitetty rasvan voitelu

  • Hydrauliyksikkö: 200 bar

  • Paineilman käsittely suodatuksella 0,01 µm:iin asti.

  • Koneen osien jäähdytysyksikkö

• Mittaukset, valvonta, ohjelmistot:

  • FANUC 3D törmäysohjaus

  • Työkalujen valvonta ja sisarustyökalujen hallinta

• Sähkö ja liitännät:

  • Ethernet RJ45, USB, PCMCIA

  • Etädiagnostiikka: CHIRON remoteLine

  • Tietojen seuranta ja OEE: CHIRON dataLine.

• Vaatimustenmukaisuus: CE

Lisälaitteet (robotit, automaatio, oheislaitteet)

• Automaatio/palletointi:

  • IWV 0°/180° (vaihtoaika ~3,5 s).

  • Pyörivä pöytä ATU 200, 2 yksikköä

    • Paikannustarkkuus/toistettavuus: ±5″.

    • Maksimipuristusmomentti: 1 200 Nm

    • Maksimikuorma sivua kohti (APC): 250 kg.

    • Maksimipainoero kuormalavojen välillä: 0 kg

• Jäähdytysnesteen ja lastujen hallinta:

  • Jäähdytysneste: Läpikierteinen jäähdytysneste (ennakkoasetus).

  • Korkeapaineinen jäähdytysnestejärjestelmä jopa 30 baariin asti

  • Jäähdytysnesteen suodatus: Rumpusuodatin TPF 350 S (50 µm).

  • Lastunkuljetin: Saranoitu hihna

  • Jäähdytysnestesäiliö: 230 L

  • Pumppu: 250 L/min @ 1,4 bar

• Koettimen/työkalun ohjaus:

  • Renishaw RLP40Q anturi (ennakkoasento).

  • Laser-työkalun rikkoutumisen valvonta (Single F1000).
