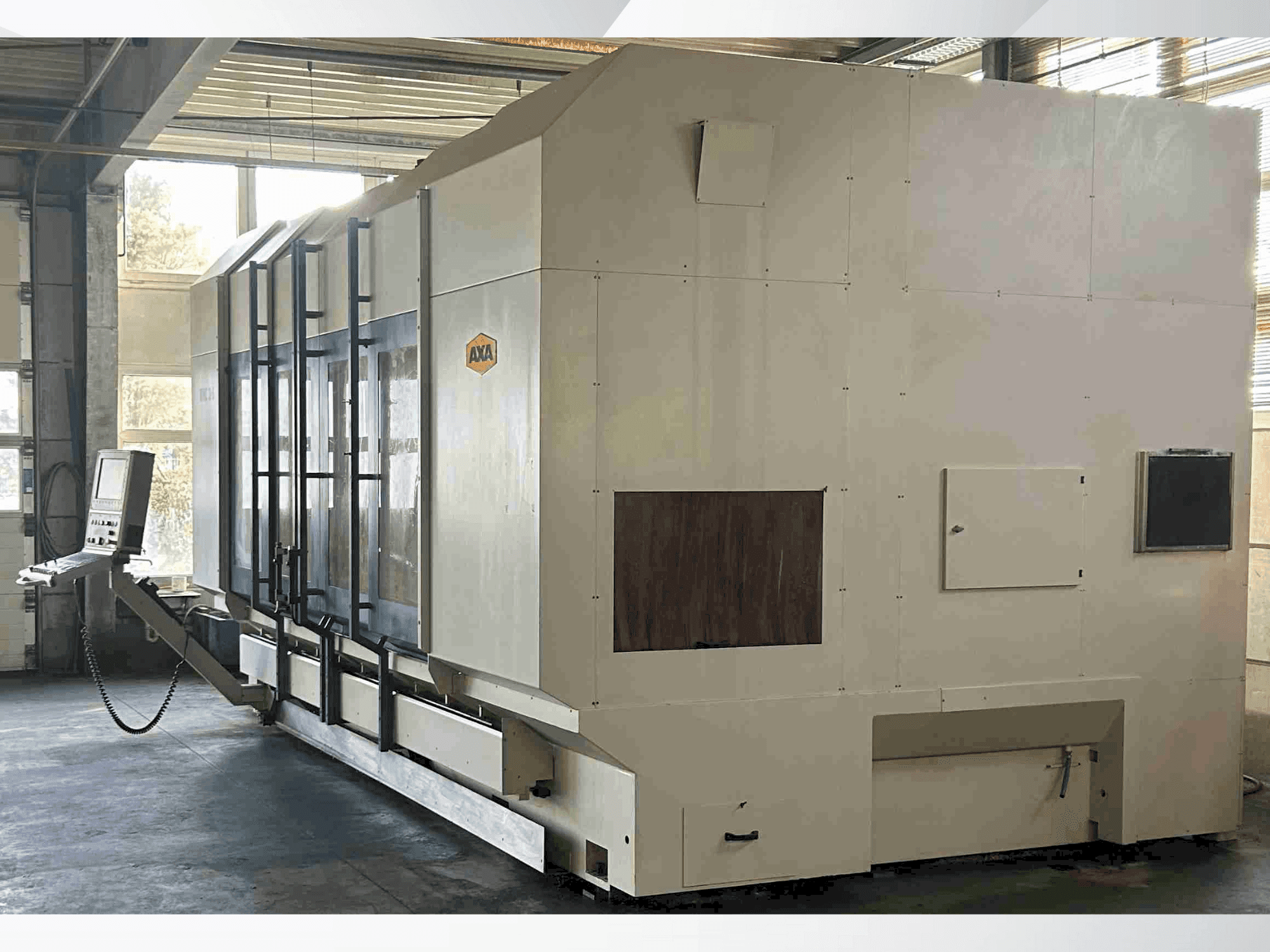

AXA - VHC 3-3000 SDE-MIL-AXA-2006-00002

Lisävarusteet

• Koneissa on C-akseli ja +/-100º b-akselin pää.

Koneen edut

Laadulliset koneen edut

• T-urien väli: 160 mm
• 3d-mittauslaite: rmp 60 renishaw
• Työkalumittapää: tt140 heidenhain
• Nc-kääntöpää, portaattomasti säädettävä, kääntöalue ± 100°
• Kääntöalue b-akselilla: ± 90°
• Lukitus: 2,5° (1°, portaaton)
• Min. Työkalunvaihtoaika: 5 sekuntia
• Paikannustarkkuus yli 1000 mm:n matkalla: ± 0,015 (0,0075) mm
• Toistettavuus: ± 0,005 mm
• Jyrsintä putkessa 60, maks. : 800 cm³/min

Tekniset koneen edut

• Suurin vääntömomentti 40 %:n kierrolla: 143 (-255) nm
• Maksimiteho 40 %:n teholla: 30 (40) kw
• Jäähdytysnesteen syöttö karan kautta: 40 bar
• Maks. Syöttövoima: 9000 n
• X-akselin liike: 1760–9000 mm
• Heilurin liike: noin x-liike/2 - 500 mm
• Y-akselin liike (vaaka/pysty): 700 (900) mm
• Z-akselin liike (vaaka/pysty): 850 (950) mm
• Etäisyys pöydästä karanpäähän (vaakasuora/pystysuora): 250 - 1100 mm / 40 - 890 mm
• T-urat, keskiura kohdistusurana h7: 14 h9 mm

Lisätiedot

Kone edelleen käynnissä / Poraus St 60:een maks.: Ø 35 mm / Kierteitys St 60:een maks.: M 30 / Lisäpaino X-liikeradan metriä kohden: n. 2500 kg / Peruskoneen paino (X = 1760): n. 14500 kg / Työkorkeus: min. 40 mm, max. 890 mm (pystysuoraan) / min. 250 mm, max. 1100 mm (vaakasuora) / Käyttövoima: AC-onttoakselimoottori tuottaa 30 kW/143 Nm tehon 40 %:n ED:llä. / Karan nopeus: Karan nopeusalue on 30–6 000 U/min. / Työkalunvaihtaja: Siinä on ketjumakasiini, jossa on 22 työkalupaikkaa (SK40 DIN69871A/69872 A). / Mitat: Paino: noin 16 500 kg. / Mitat (P × L × K): noin 5,7 m × 3,9 m × 3,4 m (+1,7 m lastukuljettimelle). / Työtilan kotelointi: Kotelointiin käytetään paljekantta, jossa on peltilamelleja. / Y-akselin iskunpituus pidennetty 900 mm:iin ja Z-akselin iskunpituus 950 mm:iin. / Sukkulakäyttö alumiinisella sukkulalevyllä, jossa on tarkastusikkuna ja turvakytkin. / Työkalumakasiinin laajennus 36 työkalupaikkaan / Hydraulinen kiinnitys SK 40 -työkalunpitimelle / 1-akselinen NC-kääntöpää, jota voidaan portaattomasti paikoittaa ±100°:n alueella ja ohjelmoida 0,001°:n välein. Suurempi käyttöteho AC-onttoakselimoottorilla (nro 111). Suurin teho on 27 kW/100 % ED tai 40 kW/40 % ED. Suurin vääntömomentti on 127 Nm/100 % ED tai 191 Nm/40 % ED./ Suuremmat karan nopeudet 30–12 000 U/min kierrosluvulla öljysuihkutusvoitelulla./ Jäähdytysnesteen syöttö karan kautta, mukaan lukien ulkoinen 400 litran säiliö paperinauhasuodatinjärjestelmällä ja korkeapainepumppu. Se voi tuottaa jopa 40 baarin paineen. Tämä vaihtoehto vaatii lastunkuljettimen / Saranoitu hihnalastunkuljetin (vasen tai oikea) integroidulla 200 litran jäähdytysnestesäiliöllä ja pumpulla ulkoista jäähdytystä varten / 5. akselin NC-pyöröpöytä RTA 4L-800, jonka etulevyn halkaisija on 1000 mm. Pöytä on suunniteltu vaakasuoraan asetteluun hydraulisella kiinnityksellä / RTA on integroitu siten, että se on samassa tasossa jäykän pöydän kanssa / Heidenhain iTNC 530 -ohjausjärjestelmä yhdistettynä digitaaliseen käyttöohjaukseen ja 15 tuuman TFT-näyttöön / 3D-kosketusanturi (Renishaw RMP 60) työkalun mittaamiseen, joka on tallennettu työkalumakasiiniin ja jota voidaan vaihtaa automaattisesti. Anturin ohjelmistoa käytetään nollapisteen ja paikan määrittämiseen, keskitykseen ja sähköiseen työkappaleen suuntaukseen / Työkalun kosketusanturijärjestelmä (Heidenhain TT 130) työkalun pituuksien ja säteiden mittaamiseen, joka voidaan asentaa työstöalueelle ja mittaa joko seisovalla tai pyörivällä työkalulla. Valinnainen: 6-akselinen. Täysin integroitu pyöröpöytä
