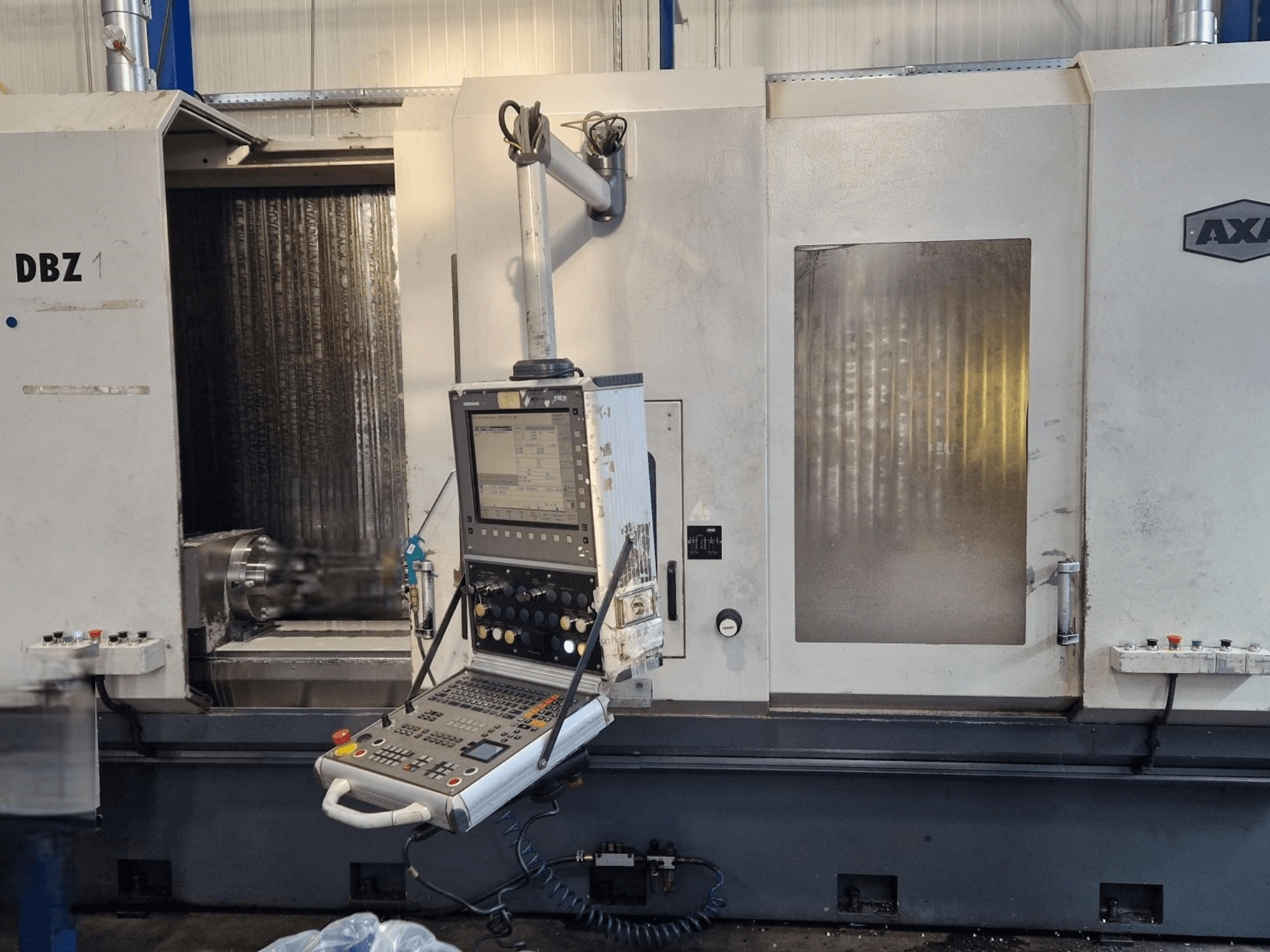

AXA - DBZAT-MIL-AXA-2010-00001

• Karan käyttötunnit: 36 604 h (todettu kuvan perusteella)

• Käyttötunnit: 40 049,8 h

• Koneen käyntiaika: 81 189 h

• Liikealue X-akselilla: 2 x 750 mm (heiluritoiminto)

• Y-akselin liikealue: 500 mm

• Liikealue Z-akselilla: 600 mm

• Kiinnityspinta / pöydän koko: 1350 x 500 mm oikealla ja vasemmalla (2x)

• Pöydän enimmäiskuormitus: 800 kg/m²

• Karan tyyppi: Onttoakselimoottori, vesijäähdytteinen

• Karan kierrosnopeusalue: 30–8 000 rpm (maks. 10 000 rpm luettelossa / Nmax 12 000 rpm)

• Karan teho (40 % käyttöaste): 30,0 kW

• Karan teho (100 % ED): 20,0 kW

• Karan vääntömomentti (40 % käyttöaste): 143,2 Nm

• Karan vääntömomentti (100 % käyttöaste): 95,5 Nm

• Työkalunpitimen: SK 40

• Työkalunvaihtajan kapasiteetti: 22 paikkaa (levy-/kiekkotyyppi)

• - Työkalun enimmäishalkaisija: 85 mm (135 mm, kun viereiset paikat ovat vapaat)

  - Työkalun enimmäispituus: 400 mm

  - Työkalun enimmäispaino: 8 kg (kun L = 400 mm) / 5,5 kg (kun L = 200 mm)

  - Pikasyöttö X-akselilla: 25 m/min

  - Pikasyöttö Y-akselilla: 25 m/min

  - Z-akselin pikasyöttö: 20 m/min

  - Sähköliitäntäjännite: 3x 400 V / 230 V / N / PE, 50 Hz

  - Liitäntäkuorma: 55 kVA

  - Varmistussulake: enintään 100 A

  - Ohjausjännite: 24 V

• Kokomitat: 4500 × 2250 × 2700 mm

• Työkalunvaihtaja: Levytyyppinen työkalunvaihtaja

• Rakenne/kokoonpano: Liikkuva pylväs; vasen/oikea työstöalue (pendelityöstö)

• Turvallisuus/kotelo: Huolto-ovi

Lisävarusteet

• NC-kääntöpöytä RTA 200 hydraulisella vastalaakerilla (4. akseli)

• Kiinnitysjärjestelmä: Hydrauliikka oikealle ja vasemmalle työalueelle, mukaan lukien pyörivä liitin 4. akselille

• Sisäinen jäähdytysnesteen syöttö (IKZ)

• Lastunkuljetin

• Emulsiojärjestelmä (jäähdytysneste)

• Jäähdytysyksikkö (jäähdytin)

• Toiselle kiinnityspuolelle on asennettu neljäs akseli. Se sisältyy toimitukseen.
