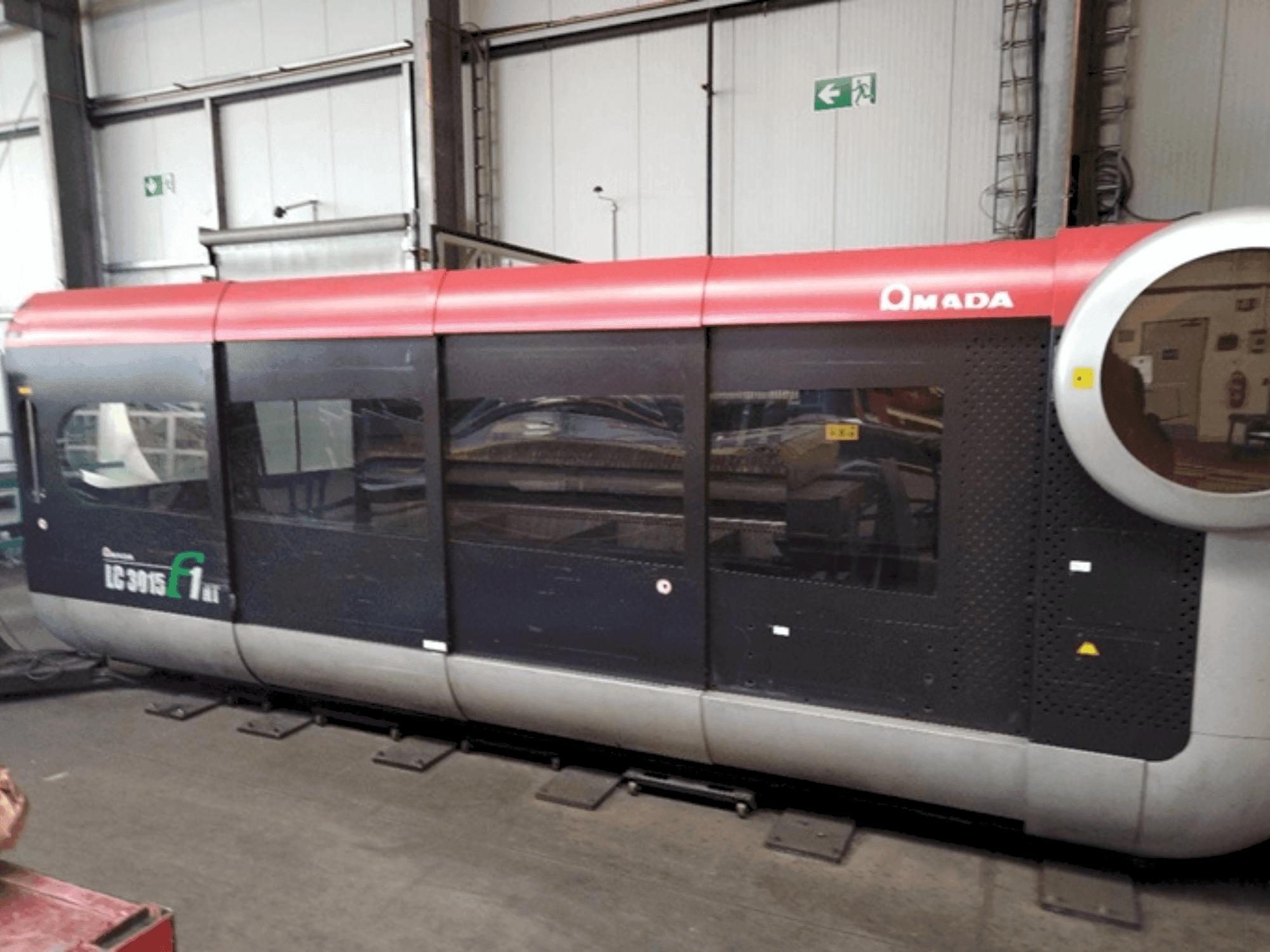

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Koneen edut

Tekniset koneen edut

• Vaadittu teho: 98 kva
• Teho: 4 kw
• Laserresonaattori: af4000i-b
• Muuntaja: marx tg 516

Lisätiedot

Kone kuljetuslaatikon kanssa (P x L x K): 7120 × 3150 × 2370 mm Paino (kuljetuslaatikon kanssa): 13 500 kg Laserresonaattori (P x L x K): 2460 × 1140 × 1965 mm Laserresonaattorin paino: 1 300 kg Yhdistetty yksikkö (P x L x K): 2332 × 1638 × 2201 mm Yhdistetty yksikkö: Noin 1 750 kg Muuntaja (P x L x K): 950 × 800 × 950 mm Muuntajan paino: 484 kg Palettivaihtaja (P x L x K): 3868 × 2352 × 1010 mm Palettivaihtajan paino (ilman nostettavia kuulatukia): 2 450 kg Palettivaihtajan paino (nostettavilla kuulatuilla [lisävaruste]): 3 500 kg Sähköliitännät Järjestelmän kokonaisteholiitäntä: 400 V / 127 kVA Muuntajan teholiitäntä: 400 V / 89 kVA / 160 A Yhdistetty yksikkö Virtaliitäntä: 400 V / 38 kVA /55A Laserresonaattorin virtaliitäntä: 200 V / 55 kVA Ohjaus- ja käyttölaitteiden virtaliitäntä: 200 V / 34 kVA Käyttöjännite: 3×400 V(±10%)/PE/50 Hz Suurin virrankulutus: 55 A Muuntajan nimellisteho: 89 kVA Muuntajan nimellisjännite ensiöpuolella: 3×400 V(±10%) Muuntajan nimellisjännite toisiopuolella: 3×200 V Muuntajan nimellisvirta ensiöpuolella: 132 A Muuntajan nimellisvirta toisiopuolella: 257 A Paineilman ja kaasun tarve Paineilman kokonaistarve (ei leikkauskaasuna): 7 bar; 69,6 m³/h Paineilman kokonaistarve (leikkauskaasuna): Maks. 9,7 bar; 132,6 m³/h Paineilma konetoimintoihin ("jäähdytysleikkaus" ja "öljyruiskutus"): 6 bar; 18 m³/h Paineilma "ECO CUT" -toiminnolle: 6 bar; 18 m³/h Paineilma savunpoistojärjestelmälle DELTAComp 1500-8/9: 5 bar; 5,6 m³/h Laserkaasun kulutus: 10 litraa tunnissa Leikkauskaasut: Happi, typpi ja paineilma (jos käytetään leikkauskaasuna) vaaditaan. Ympäristö- ja sijaintivaatimukset Leikkaushuoneen lämpötila: +15 - +35 °C Huoneen korkeus: Vähintään 4 m Valaistus: Vähintään 500 luksia Kosteus: Alle 75 % (ilman kondensaatiota) Tärinä: On kestettävä alle 0,05 G:n (0,49 m/s²) maanjäristyksiä, joiden amplitudi on alle 5 µm. Perustuksen kuormituskapasiteetti: ≥49 kN/m²
