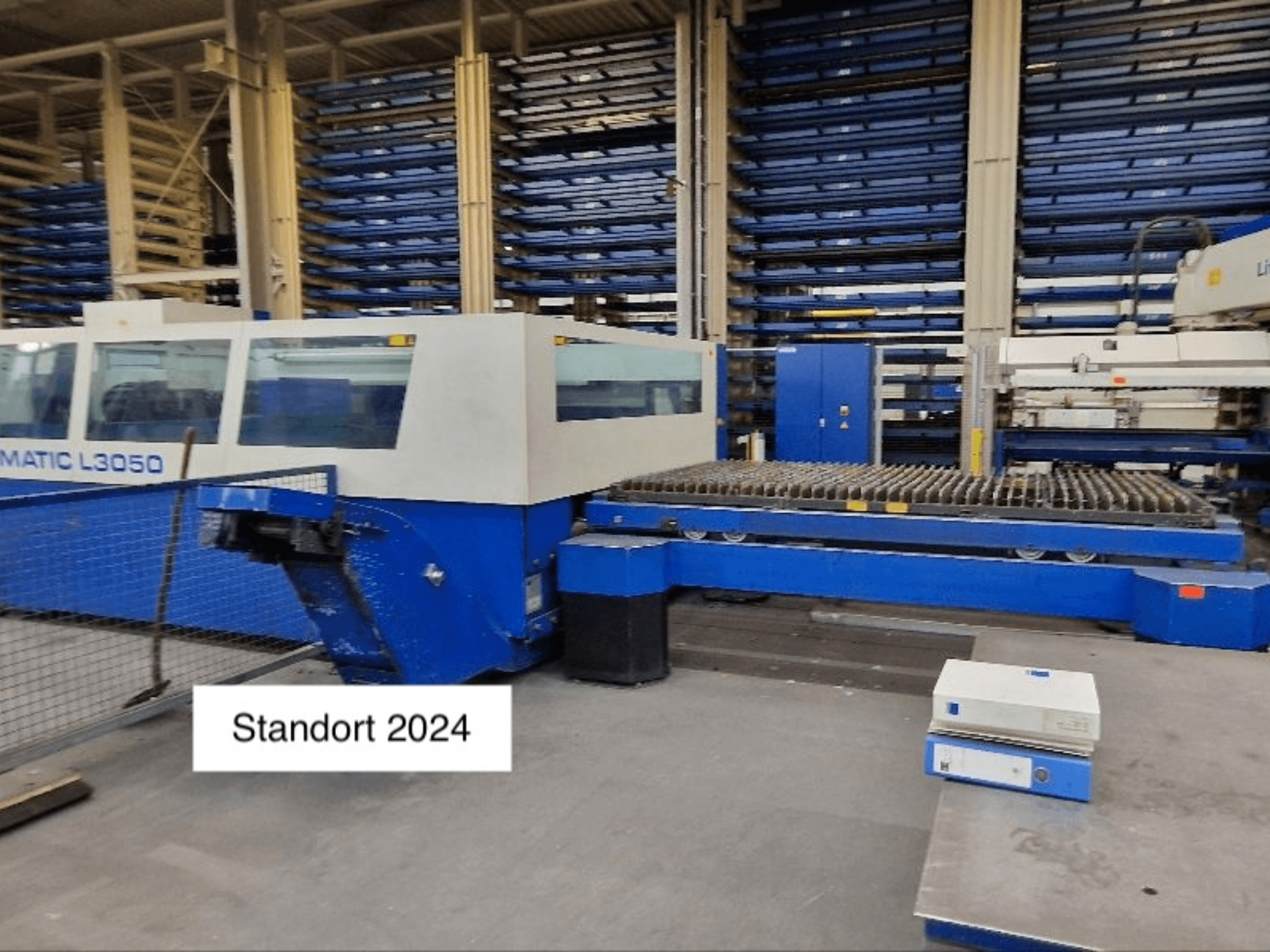

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Ohjausjärjestelmä: Siemens Sinumerik 840 D

• Työalue: 3000 × 1500 × 100 mm

• Maali: valkoinen RAL 9002 / gentian sininen RAL 5010.

• Suljettu koneen runko, jossa on integroitu laseryksikkö

• Laseryksikkö: CO₂-laser TLF 5000, korkeataajuusherätetty.

• Jäähdytysyksikkö, lokikirjan toiminto

• Automaattinen kuormalavanvaihtaja

• Pitkittäiskuljetin pienille osille/jätteille

• Voimansiirto: portaaliveto yhdistettynä lineaarisiin suoriin voimansiirtoihin.

• Lasertehon säätö

• HI-LAS-korkeapaineleikkaus

• PMS-plasma-anturijärjestelmä

• Nopea käsittely SprintLas-järjestelmällä

• ContourLas pienten reikien valmistukseen

• Ohjelmoitavat tehojaksot

• Microweld

• Ohjelmoitava leikkauskaasun paineen säätö

• Laserleikkauspää, jossa on 5" linssi ja 7,5" linssi

• Pikavaihtojärjestelmä leikkauspäätä varten

• Automaattinen arkin reunan tunnistus

• APC-kapasitiivinen korkeudensäätö ja prosessinohjaus

• PCS (prosessinohjausjärjestelmä)

• Paikannuslaserdiodi

• Automaattinen tarkennuksen säätö (AutoLas Plus)

• Ruiskutuslaite turvalliseen paksujen levyjen käsittelyyn

• Automaattinen sammutus

• Työalueen valaistus

• Työkappaleen enimmäispaino: 900 kg

• Paikannusnopeus (X/Y): 200 m/min.

• Samanaikainen asemointinopeus (X+Y): 300 m/min.

• Raudan enimmäispaksuus: 25 mm

• Ruostumattoman teräksen enimmäispaksuus: 25 mm

• Alumiinin enimmäispaksuus: 15 mm

• Sinumerik 840D -ohjaus:

  • Avoin PC-pohjainen ohjausjärjestelmä

  • Helppokäyttöinen

  • Online-apu

  • Diagnostiikkatoiminnot

  • Huoltokirja

  • Teknologiatiedot

  • Etähuolto

• Työpajan ohjelmointi: ToPs 100 lite

• Turvallisuus

  • Monipalkkivaloesteet

  • Täysin suljettu säteenohjaus, jossa on typpituuletus

  • Valvontajärjestelmä

  • Monikammioinen poisto ja kompakti pölynkerääjä

  • Suojakotelo

• Konejärjestelmän ohjelmisto

  • TruTops Laser postprosessori TCL 3050 - 1 yksikkö

  • Ohjausjärjestelmän ohjelmisto Cell machine TCL3050 (2. lisenssi)

Lisävarusteet

• TRUMPF LiftMaster lastaus- ja purkuyksikkö (ei tällä hetkellä asennettu).

  • Perusyksikkö, mukaan lukien arkinerotuslaite ja paksuuden mittausjärjestelmä

  • Telineen jatke (R), vaihdettavat varret

  • kuormalavojen käsittelylaajennus (P)

  • Ohuiden arkkien erottelu (1-2 mm)

  • Kolmas asento ilman purkuasemaa

  • Purkuasema

  • Ruostumattomasta teräksestä valmistetut piikit vähäistä naarmuuntumista varten

  • LiftMaster-peruskehys varastoyhteyttä ja kaksinkertaisia lastaus/purkukärryjä varten

  • Turvalaitteet: toinen valosulkupiiri

• Laajennetut koneen varusteet

  • Leikkuupää 3,75" linssillä nopeaan leikkaukseen

  • Lisäleikkuupää 10" linssillä paksujen levyjen käsittelyyn

• Automaation valmistelu (tulevaa päivitystä varten)

  • LiftMasterin valmistelu (vakiolavat)

  • Sisältää asennuksen, käyttöönoton ja koulutuksen

  • Sisältää takuun, kuljetuksen ja pakkauksen

  • Verkkoyhteys
