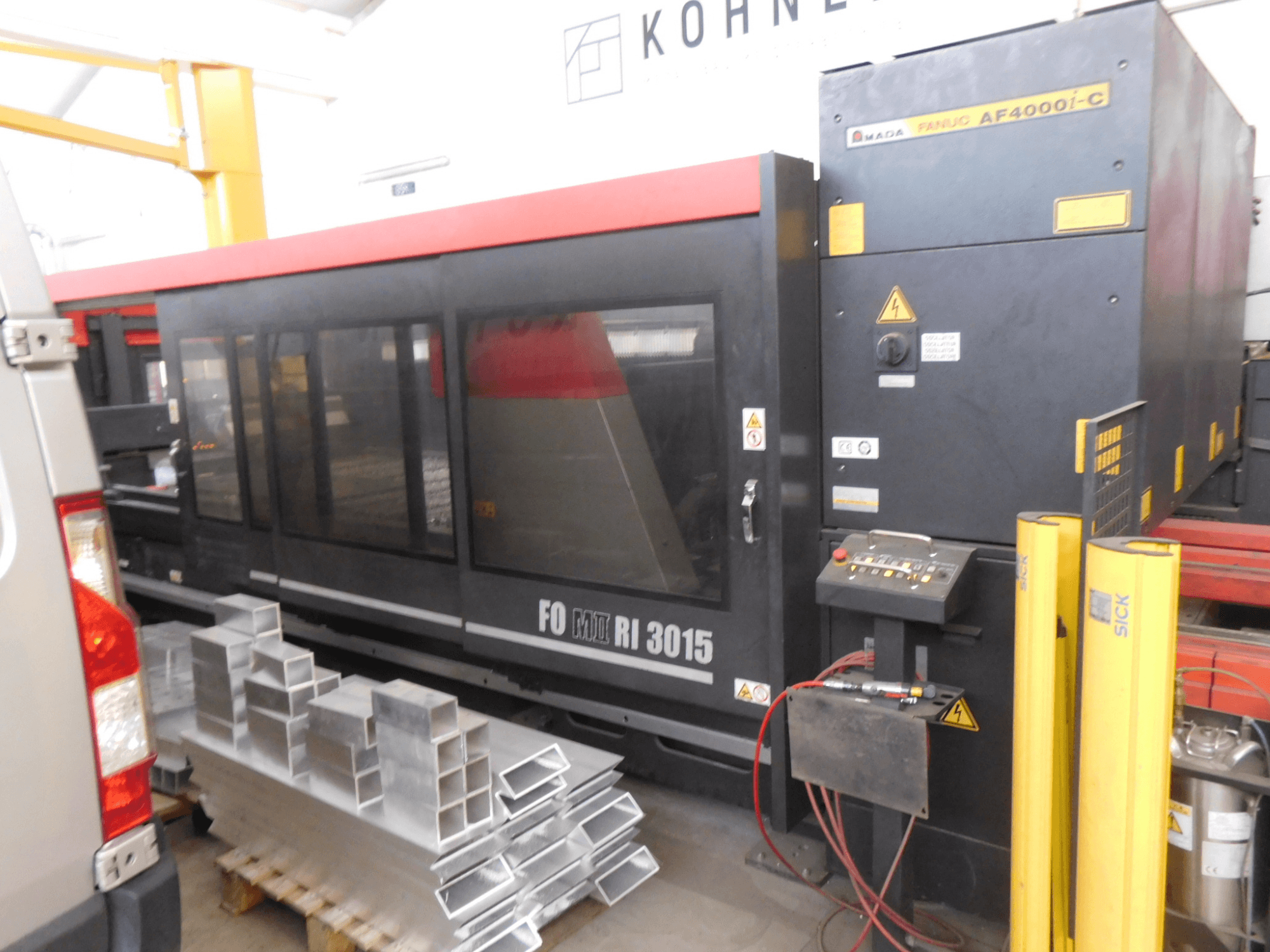

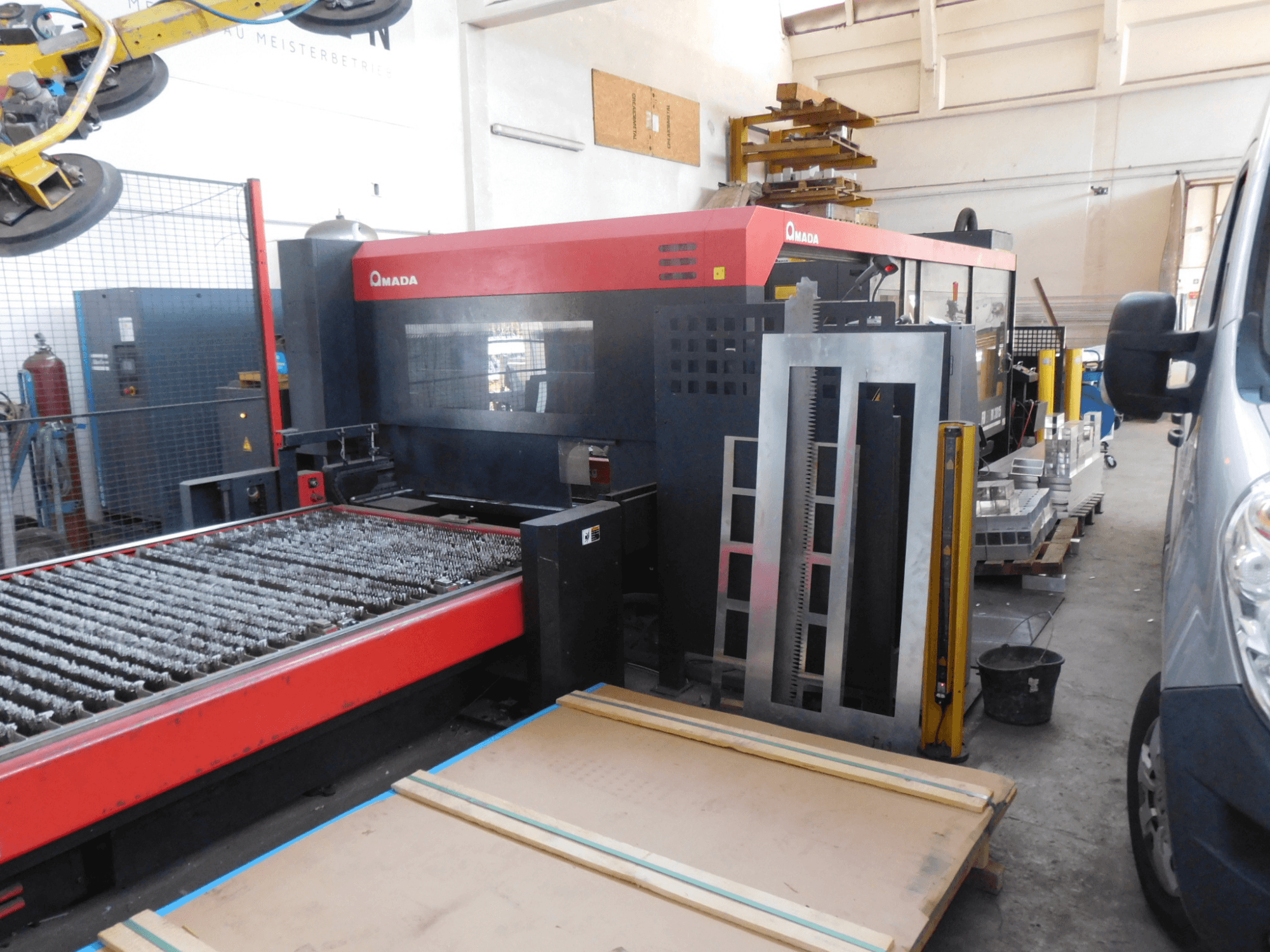

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Lasertyyppi: CO2-laser, AC-HF-herätetty, nopea aksiaalinen virtaus.

• Lasertuotanto: 4000 wattia (jatkuva), 5000 wattia (huippu).

• Optinen järjestelmä: Lentävä optiikka

• Liikealue (X x Y x Z): 3070 x 1550 x 200 mm

• Max. Pöydän kuormitus: 920 kg

• Max. Materiaalin paksuus (mieto teräs): 20 mm

• Paikannusnopeus: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (samanaikainen).

• Paikannustarkkuus: ± 0,01 mm / 500 mm

• Paikannuksen toistettavuus: ± 0,005 mm

• Ohjausyksikkö: AMNC 3i (21,5 tuuman näyttö)

• Laserlähteen tyyppi: AO4B-0815-B342 (YOM 2013, S/N L13X40476).

• Laserin vakaus: ± 2 %

• Lasergasun kulutus: noin 10 l/h

• Laserkaasuseos:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3 %

  • N₂: 35 ± 1.75%

• Säteen tila: noin TEM₀₀₀

• Säteen divergenssi: alle 2 mrad.

• Pulssitaajuus: 1 - 2000 Hz

• Ympäristöolosuhteet: 5 - 35 °C maksimissaan. 75 % kosteus

• Lämpötila-alue (käyttölämpötila): - Lämpötila-alue (käyttölämpötila): 25°C (± 1°C)

• Laserin aallonpituus: 10,6 µm

• Laserkaasun kulutus: n. 10 l/h

• Virrankulutus: 1,5 mm: 12-59 kW (koko järjestelmän keskiarvo).

• Rotary Index (RI): Integroitu valmius putkien/profiilien käsittelyyn; RI-yksikkö on mukana asiakirjoissa.

• Tehontarve (pääyksikön tyyppikilpi): 200V, 50/60 Hz

• Koneen paino: 13,550 kg

• Oskillaattorin tyyppikilpi: Malli AF4000i-C, paino 1200 kg.

• Pääyksikön tyyppikilpi: Malli FO3015IIRI

Lisälaitteet

• Lavanvaihtaja: LST3015 RI (YOM 2017, S/N 30153398).

• Virtalähde/muuntaja: TG513 (S/N 987/13).

• Jäähdytys-/poistoyksikkö: PC5011FOm24kw (S/N 7196850001)

• VPSS 3i Tube Full Solution Pack -ohjelmisto

• Steel-Prisma-pöytätuki

• Rotary Index -putkenleikkuuyksikkö
