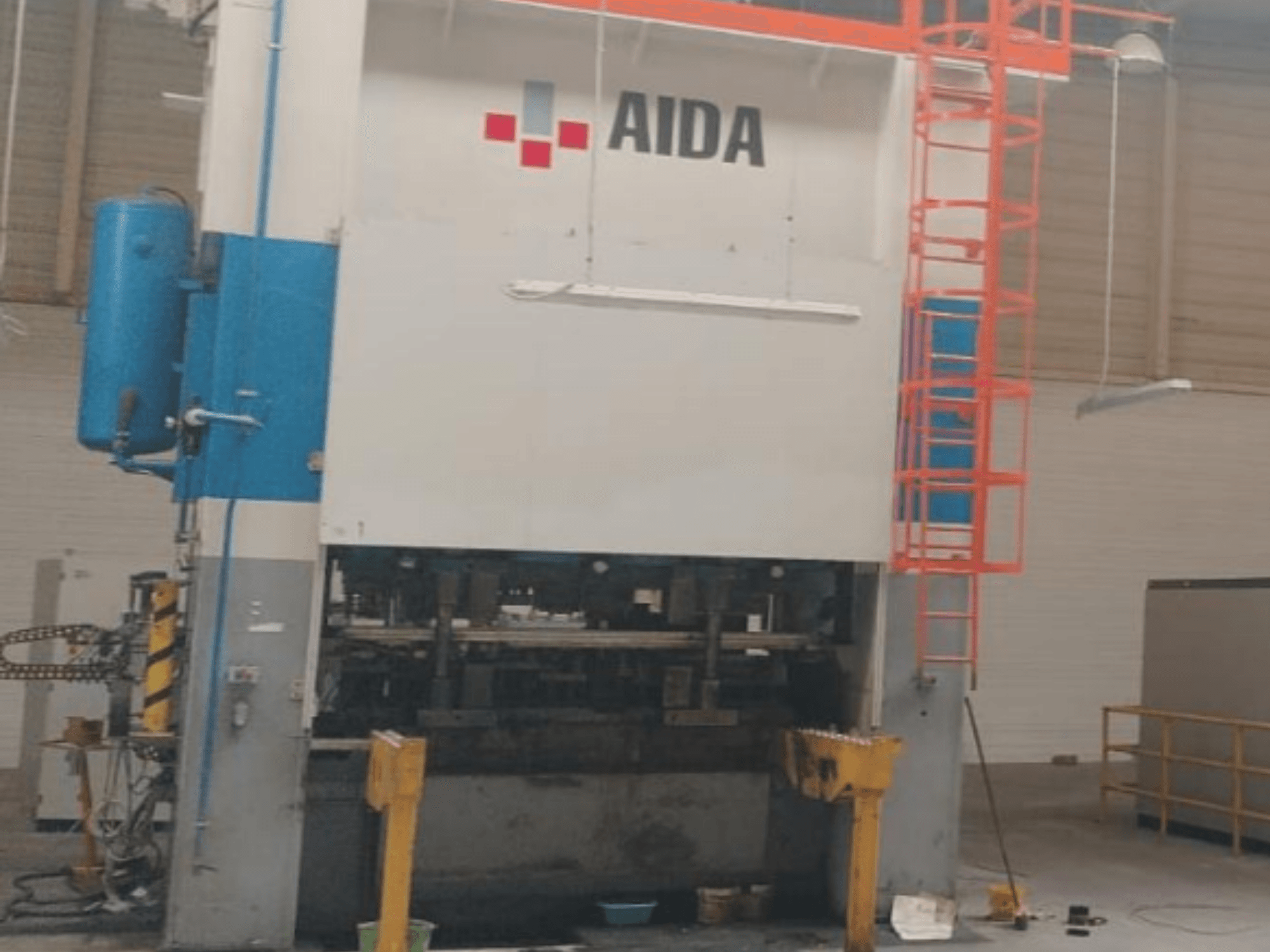

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Tärkeimmät tekniset tiedot:

• Puristimen kapasiteetti: 315 tonnia

• Nimellispuristusvoima: 3 150 kN

• Nimelliskapasiteettipiste: 12,7 mm BDC:n yläpuolella

• Kampiakselin normaali pysäytysasento: yläkuolokohta

• Iskun pituus: 250 mm

• Liukukappaleen säätö: 160 mm

• Sulkemiskorkeus: 700 mm

• Liukukappaleen nopeus: 15–40 iskua/min

• Vauhtipyörän suurin nopeus: 628,5 r/min

• Kytkimen kytkentöjen enimmäismäärä: 24/min

• Pysähtymisaika: 0,386 s

• Turvaväli: 618 mm

Muotti ja työalue:

• Suurin muotin koko: 2 250 × 750 mm

• Suurin muotin paino liukukiskolla: 10 200 kg

Koneen rakenne:

• Rungon rakenne: kaksoispystyrunko (suorapuolinen)

• Käyttöjärjestelmä: kaksoisvetotanko (kaksoispitman)

• Liukukiskon ohjaus: ohjattu liukukisko

• Liiketyyppi: mekaaninen kampipuristin

• Liukukappaleen liike: pystysuora edestakainen liike

• Pääakselin liike: pyörivä kampiakseliveto

• Männän/liukukappaleen säätö: moottoroitu

Pehmustejärjestelmä:

• Tyyppi: integroitu vetovoimajärjestelmä

• Suurin tyynyvoima: 3 450 daN paineella 0,6 MPa

Apujärjestelmät:

• Vastapainosylinterit: kyllä (vastapainovoima 102 kN paineella 6 bar)

• Kytkin- ja jarrujärjestelmä: pneumaattinen

• Voitelujärjestelmä: keskitetty automaattinen voitelu

• Turvajärjestelmä: integroitu

• Käyttäjän suojaus: mukana

• Automaatiokelpoinen: kyllä

Suorituskyky- ja turvallisuusominaisuudet:

• Erittäin jäykkä kaksoispystyrunko

• Kaksoispitman-käyttö parantaa liukukiskojen yhdensuuntaisuutta ja kuormituksen jakautumista

• Pneumaattinen kytkin-jarru takaa luotettavan toiminnan ja nopean pysähtymisen

• Integroidut turvallisuus- ja käyttäjänsuojausjärjestelmät

• Suunniteltu integroitavaksi automaattisiin syöttö- ja siirtojärjestelmiin

Apujärjestelmät:

• Vastapainosylinterit: kyllä (vastapainovoima 102 kN paineella 6 bar) (sisältyy toimitukseen)

• Kytkin- ja jarrujärjestelmä: pneumaattinen (sisältyy toimitukseen)

• Voitelujärjestelmä: keskitetty automaattinen voitelu (sisältyy toimitukseen)

• Vetotyyny: integroitu (sisältyy toimitukseen)

• Turvajärjestelmä: integroitu (sisältyy toimitukseen)

• Käyttäjän suojaus: kyllä (sisältyy)

• Automaatiovalmius: kyllä (sisältyy)

• Muut lisävarusteet: Ei sisälly toimitukseen
