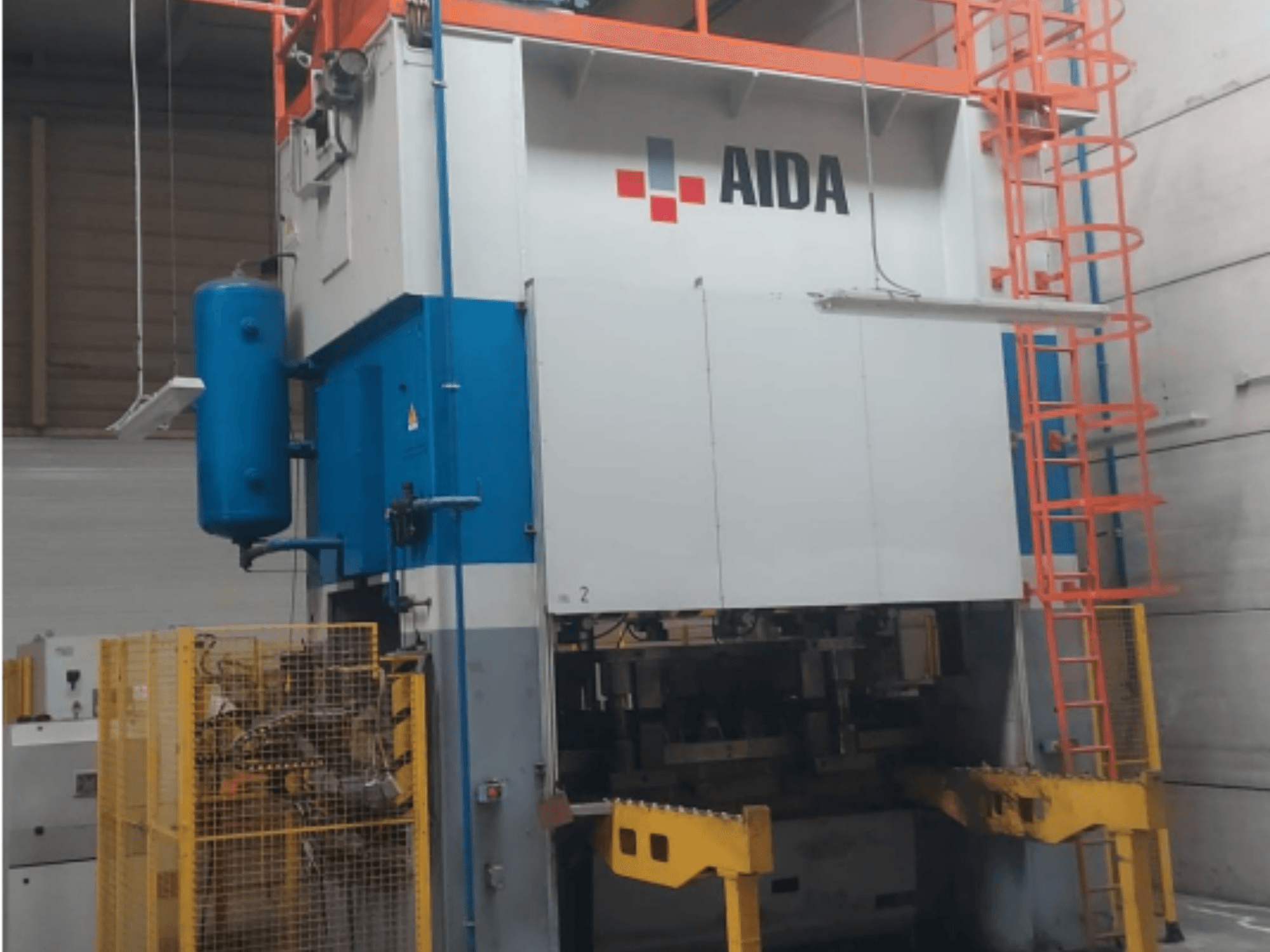

AIDA - 315/2MR/LD/TE 3ES-STA-AID-2013-00001

Tärkeimmät tekniset tiedot:

• Painokapasiteetti: 315 tonnia

• Nimellinen puristusvoima: 3 150 kN

• Nimelliskapasiteettipiste: 12,7 mm BDC:n (Bottom Dead Center) yläpuolella.

• Normaali kampiakselin pysäytysasento: Ylin kuollut piste (TDC)

• Iskun pituus: 250 mm

• Liukusäätö: 160 mm

• Sulkukorkeus: 700 mm

• Liukunopeus: 15-40 iskua/min.

• Suurin vauhtipyörän kierrosluku: 628,5 r/min.

• Kytkimen maksimikytkennät: 24 kytkentää/min

• Pysäytysaika: 0,386 s

• Turvaetäisyys: 618 mm

Muotti ja työskentelyalue:

• Maksimimuotin koko: 2 250 × 750 mm.

• Maksimipaino liu'un päällä: 10,200 kg

Koneen rakenne:

• Koneen rakenne: Runkorakenne: Kaksoispystykehys (suora sivu)

• Voimansiirtojärjestelmä: Kaksoiskytkinvarsi (kaksoisvarsipyörästö)

• Liukukiskon ohjaus: Ohjattu liuku

• Liiketyyppi: Mekaaninen kampipuristin

• Liukuliike: Pystysuora edestakainen liike

• Pääakselin liike: Pyörivä kampiakselikäyttö

• Rungon säätö: Moottoroitu liukusäätö

Tyynyjärjestelmä:

• Tyyppi: Tyyppi: Integroitu vetotyyny

• Maksimityynyvoima: 3 450 daN 0,6 MPa:n paineella.

Järjestelmät ja turvallisuus:

• Vastapainosylinterit: Kyllä

• Vastapainovoima: 102 kN 6 baarin paineessa

• Kytkin- ja jarrujärjestelmä: Pneumaattinen

• Voitelujärjestelmä: Voitelujärjestelmä: Keskitetty automaattinen voitelu

• Turvajärjestelmä: Turvallisuusjärjestelmä: Integroitu

• Käyttäjän suojaus: Sisältää:

• Automaatiovalmius: Kyllä

Suorituskykyä ja turvallisuutta koskevat huomautukset:

• Runkorakenne: Erittäin jäykkä, kaksinkertainen pystyrunkorakenne

• Kaksoispituusmieskäyttö parantaa liukujen yhdensuuntaisuutta ja kuormanjakoa

• Pneumaattinen kytkinjarru luotettavaa toimintaa ja nopeaa pysähtymistä varten.

• Suunniteltu integroitavaksi automaattisiin syöttö- ja siirtojärjestelmiin
