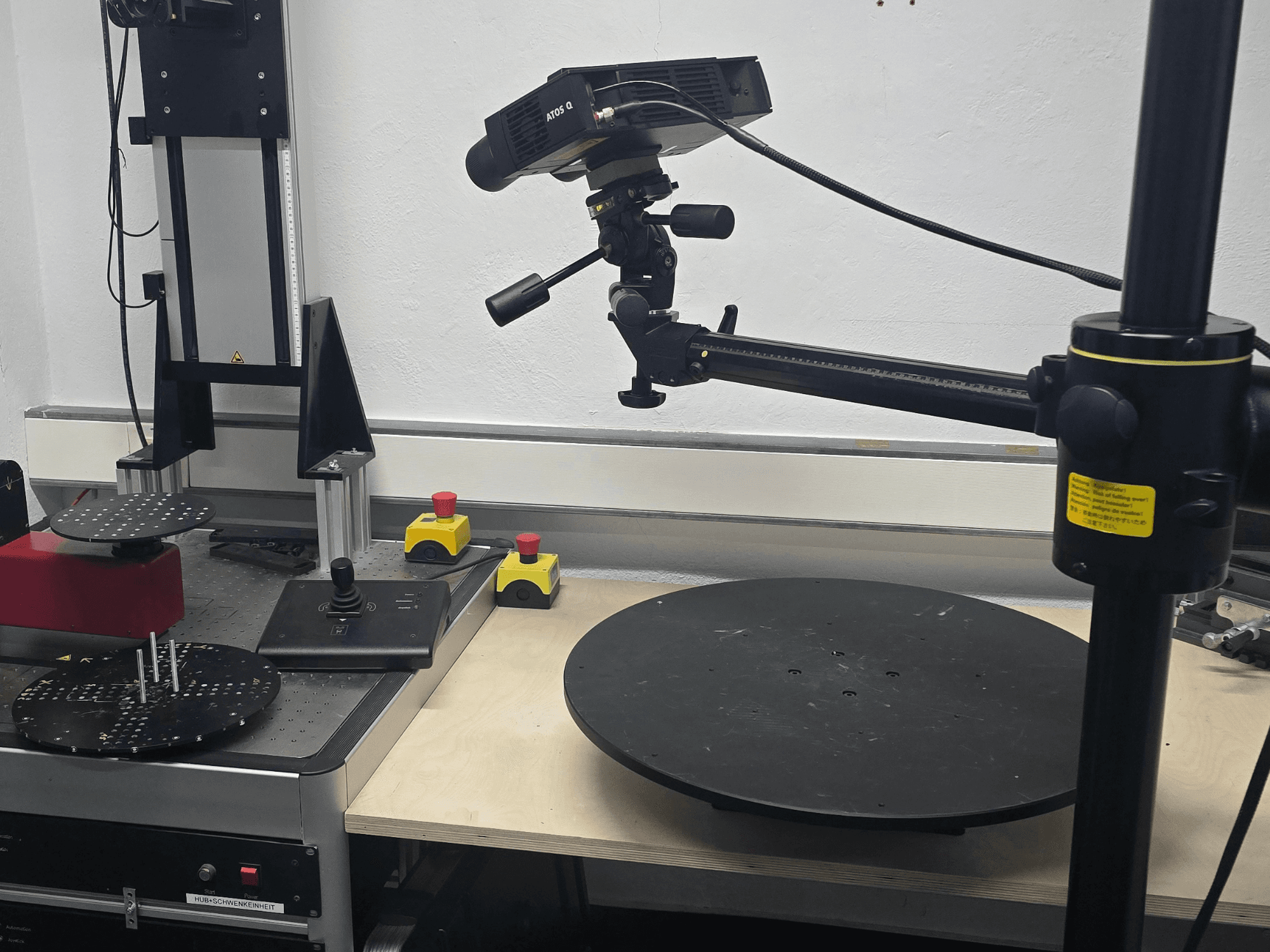

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Kameran resoluutio: 2 x 12 megapikselin CMOS-kameraa (4112 x 3008 pikseliä)

- Käyttö-/työaika: 1 529 h (kokonaistyöaika / huoltotyöaika)

- Mittaustilavuudet (MV) ja tekniset tiedot:

* MV50: 50 x 35 x 20 mm; pisteväli (12M): 0,012 mm; mittauspituus: 490 mm; Kameran objektiivin polttoväli: 90 mm; Projektorin objektiivin polttoväli: 60 mm; Vertailupisteet: Ø 0,4 mm; Kalibrointikohde: CP40/MV60

* MV100: 100 x 70 x 60 mm; pisteväli (12M): 0,029 mm; mittaustietä: 490 mm; Kameran objektiivin polttoväli: 50 mm; Projektorin objektiivin polttoväli: 27 mm; Referenssipisteet: Ø 0,8 mm; Kalibrointikohde: CP40/MV100

* MV170: 170 x 130 x 130 mm; pisteväli (12M): 0,044 mm; mittausetäisyys: 490 mm; Kameran objektiivin polttoväli: 35 mm; Projektorin objektiivin polttoväli: 20 mm; Referenssipisteet: Ø 0,8 mm; Kalibrointikohde: CP40/MV170

* MV270: 270 x 200 x 200 mm; pisteväli (12M): 0,064 mm; mittausetäisyys: 490 mm; Kameran objektiivin polttoväli: 25 mm; Projektorin objektiivin polttoväli: 14 mm; Referenssipisteet: Ø 1,5 mm; Kalibrointikohde: CP40/MV320

* MV350: 350 x 260 x 260 mm; pisteväli (12M): 0,091 mm; mittausetäisyys: 490 mm; Kameran objektiivin polttoväli: 16 mm; Projektorin objektiivin polttoväli: 10 mm; Referenssipisteet: Ø 1,5 mm; Kalibrointikohde: CP40/MV320

* MV500: 500 x 370 x 320 mm; pisteväli (12M): 0,124 mm; mittausetäisyys: 490 mm; kameran objektiivin polttoväli: 12 mm; projektorin objektiivin polttoväli: 6 mm; Vertailupisteet: Ø 3,0 mm; Kalibrointikohde: CP40/MV560

- Järjestelmän todelliset käyttölämpötilat (tilanäyttö):

* temp0 Monoboard: 44,0 °C

* temp1 puu: 25,5 °C

* temp2 Ilma: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Linssi: 29,7 °C

- Tuulettimen kierrosnopeudet: Elektroninen tuuletin: 4237 RPM; Lampun tuuletin: 4359 RPM

- Järjestelmän suunta: Kallistus: 14,9°; Kierto: -3,7°

- Kääntöpöydän kantavuus: enintään 150 kg (tai enintään 40 kg asennuskokoonpanosta riippuen)

- Kallistus- ja kääntöyksikön kantavuus: enintään 5 kg

- Siirrettävän työaseman kannettavan tietokoneen tekniset tiedot (Dell Precision 7760): 17 tuuman näyttö, 64-bittinen Intel 2,6 GHz:n kahdeksanytiminen prosessori, 64 Gt RAM-muistia, NVIDIA Quadro OpenGL -näytönohjain, 1 Tt SSD, liitännät: Wi-Fi, LAN, 3 x USB 3.2 / Thunderbolt 4

- Mukana tulevat lisävarusteet ja laitteet: Jalusta, 4 mittauskenttää (MV50, MV100, MV270, MV500) kalibrointilevyineen, kierto-/panorointiyksikkö nostimella, kiertopöytä 19 tuuman ohjausyksiköllä, mobiili-ohjain, muunninlaatikko kuvankäsittelykortilla (kuituoptinen – Thunderbolt 3), Kantolaukku, Virtalähde, Dongle-pohjainen ohjelmistolisenssi
