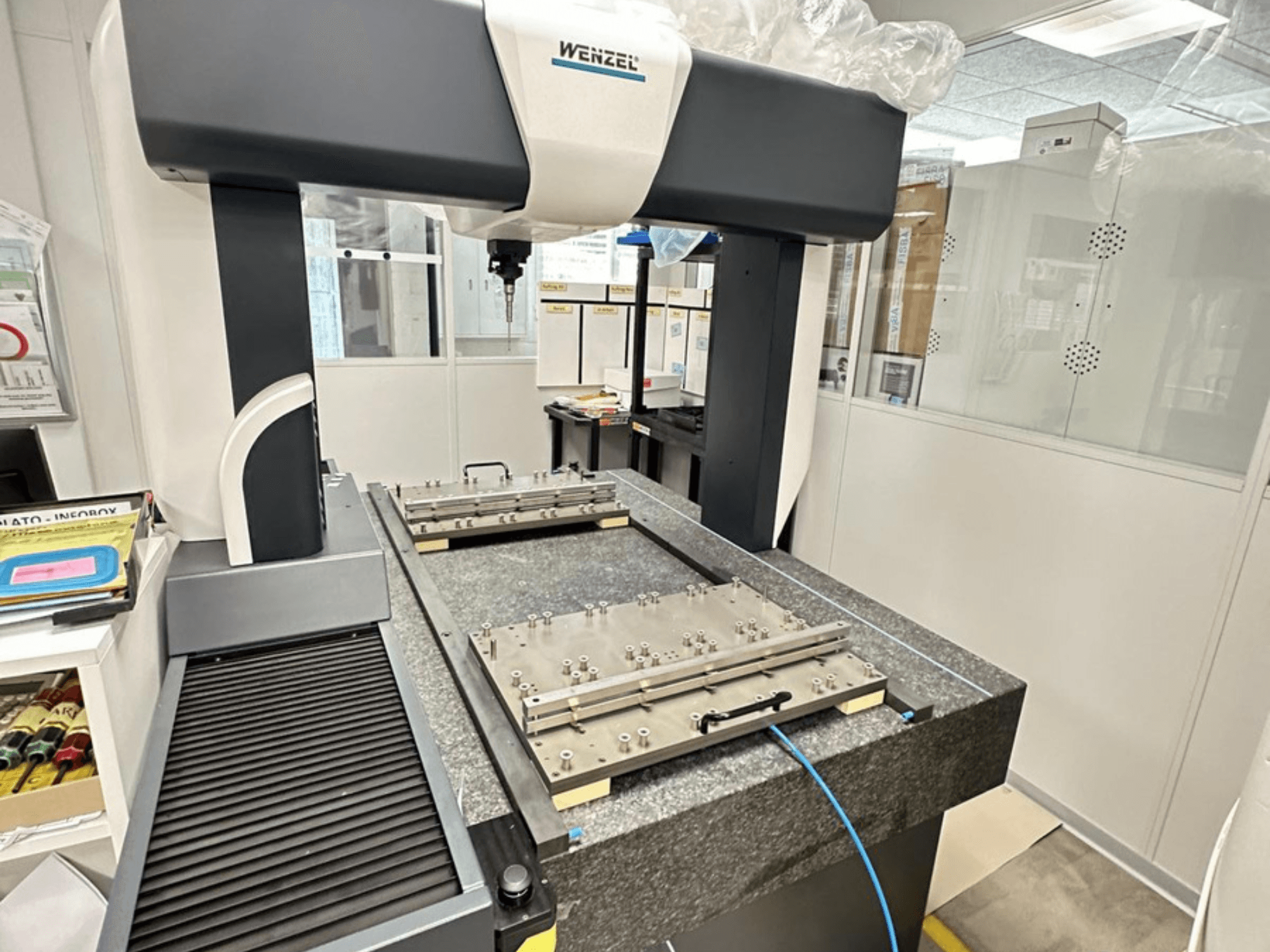

Wenzel - LH 65AT-MEA-WEN-2018-00001

Tekniset tiedot

• Mittausalue (X × Y × Z): 650 × 750 × 500 mm

• Tarkkuusstandardi: DIN EN ISO 10360

• Tarkkuusluokka: Premium

• Lämpötila-alue: 18 °C – 22 °C

• Suurin lämpötilagradientti: 1 K/h

• Suurin lämpötilagradientti: 1 K/m

• Suurin lämpötilagradientti: 2 K/päivä

• Anturipää: Renishaw PH6M

• Anturi: Renishaw TP200

• Anturimoduuli: Standard Force (SF)

• Anturiliitäntä: PI200-3

• Anturipallon halkaisija: Ø 4 mm

• Anturin jatke: 50 mm

• Anturin jatke: 100 mm

• Sovitin: PAA1

• PFTU, MPE: 1,6 µm

• E0, MPE: 1,6 + L/350 µm (L mm:nä)

• E150, MPE: 1,6 + L/350 µm (L millimetreinä)

• R0, MPL: 1,6 µm

• Vakiomoduuli

• Kärki: 4 × <30 mm

• Aluslevy: luonnonkivi (graniitti)

• Inkrementaalinen mittausjärjestelmä

• Reaaliaikainen lämpötilakompensointi

• Aktiivinen tärinänvaimennus

• Ohjausyksikkö: WENZEL-arviointijärjestelmä CNC

• Käsiohjain: HT400

• Arviointiasema

• WENZEL-PC-järjestelmä

• Saksankielinen näppäimistö

• Fujitsu TFT-näyttö 24" E24T-7 Pro

• HP DeskJet A4 -mustesuihkutulostin

• WENZEL-laitteen käyttöohjeet (USB)

• Metrokey USB (dongle)

• WM | QUARTIS GEO

• WM | QUARTIS STEP

• Ethernet-liitäntä

• RS232-liitäntä

• Lukupään tulo (5 V TTL)

• Anturituloliitäntä (5 V TTL)

• Moottoriliitännät

• Hätäpysäytysliitäntä

Lisävarusteet

• Renishaw PH6M -monijohtiminen anturipää automaattisella kytkennällä

• Renishaw TP200 -anturi SF-moduulilla

• PI200-3-liitäntä

• Ø 4 mm:n mittauskärki

• 50 mm:n mittauspään jatke

• 100 mm:n mitta-anturin jatke

• PAA1-sovitin

• Liitäntäkaapeli

• 1/3 HU:n kiinnike

• Puinen säilytyskotelo

• 18-osainen neulasarja

• M2-kiertokytkin

• M2-kynänpidin

• Kuusiokoloavaimet

• Tappiavaimet

• Tyypin B keraaminen vertailupallo, Ø 25 mm

• Pallon pidike

• Vertailupallon kalibrointitodistus

• 70 mm:n jatke

• Mikrosuodatin öljyn, veden ja hiukkasten suodattamiseen
