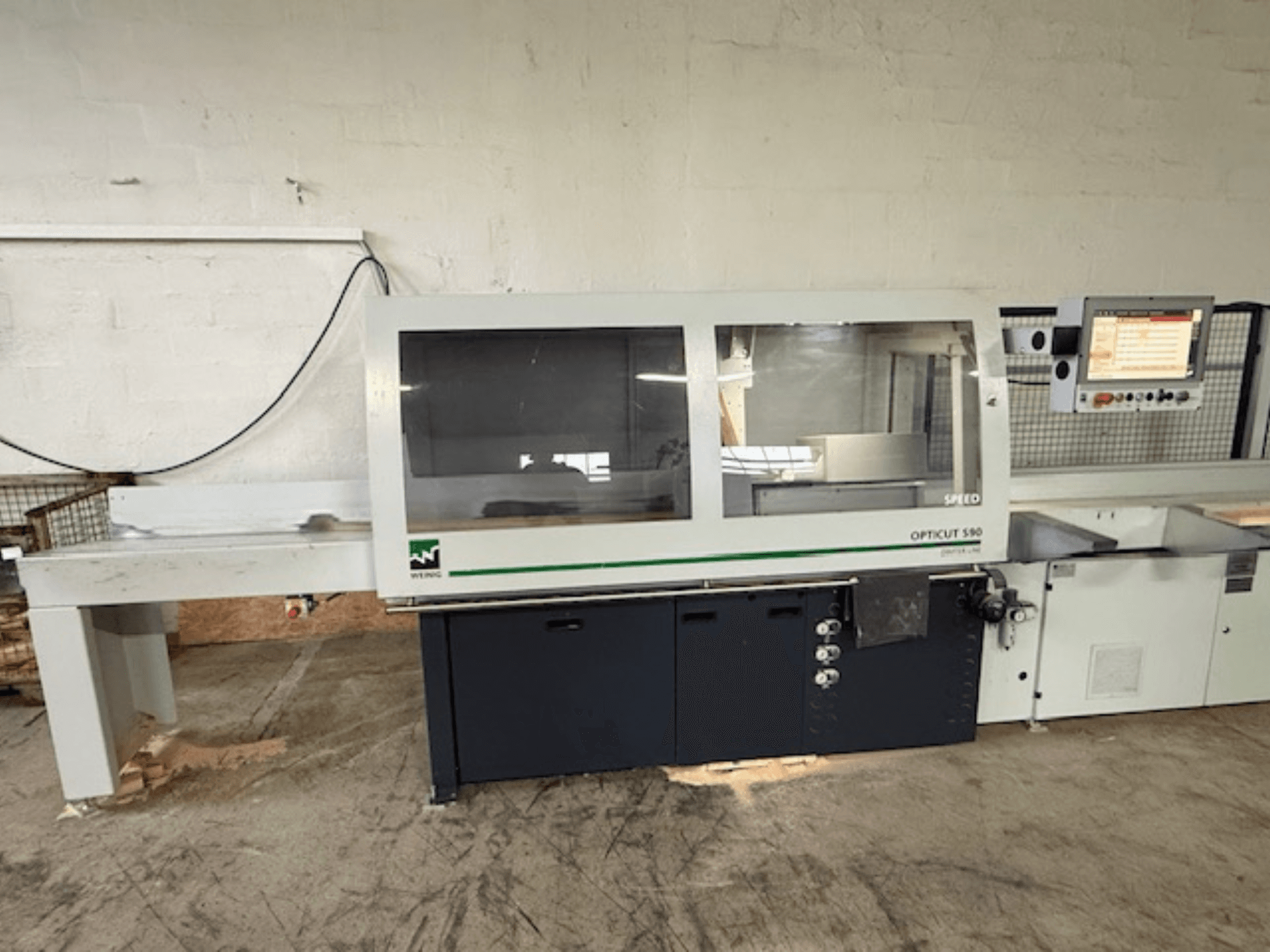

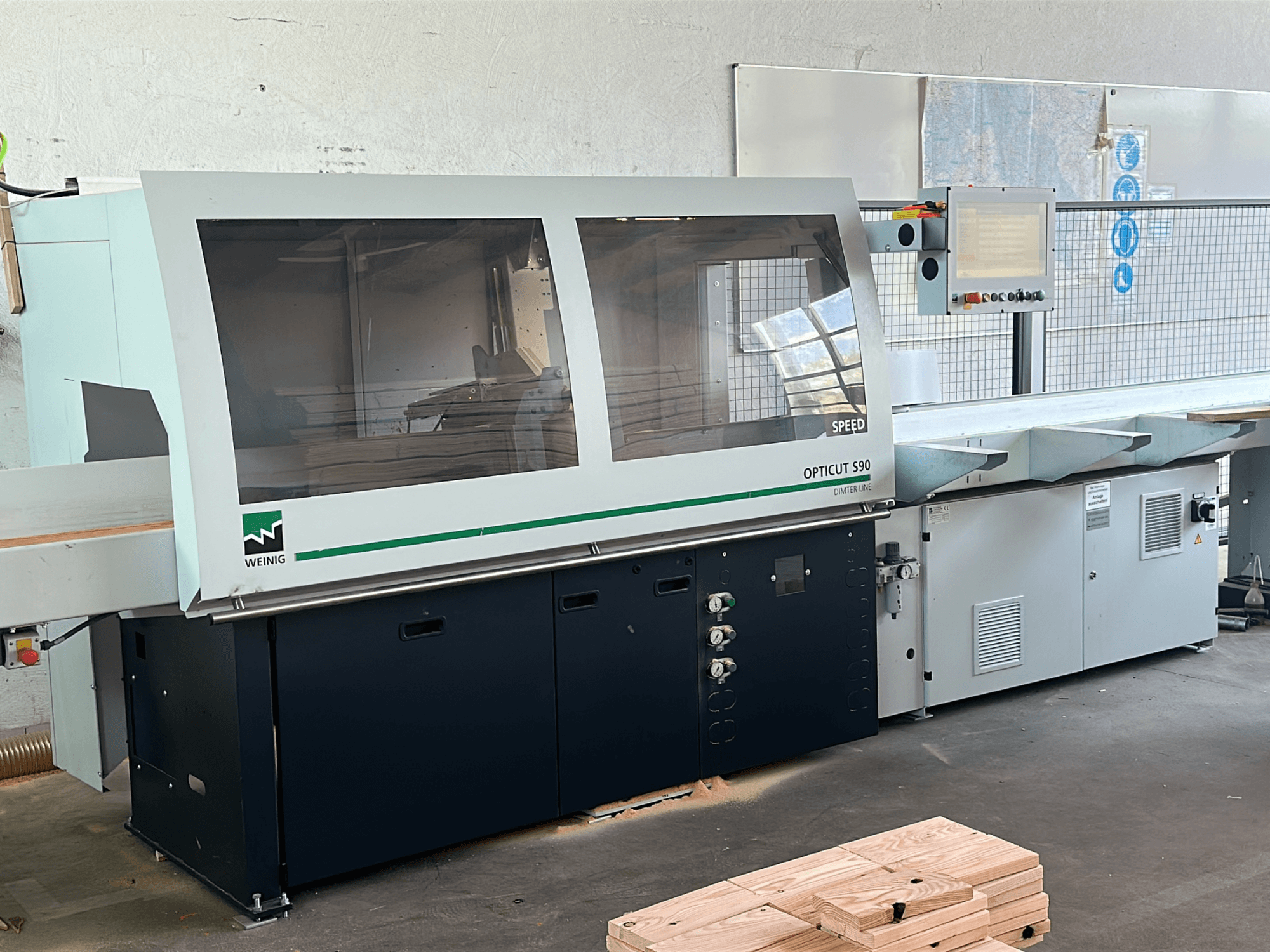

WEINIG / DIMTER - Opticut S90DE-SAW-WEI-2018-00001

Sahanterä

• Halkaisija: 500 mm

• Poraus: 30 mm

• Säädettävä sahanterän nopeus: 40-100 % taajuusmuuttajan avulla.

Työkappaleen kapasiteetti

• Syöttöpituus (min/max): 1,5 mm: 400-6,300 mm

• Leveys (min/max): 20-300 mm

• Paksuus (min/max): 10-120 mm

• Suurin leikkuukorkeus: 120 mm

• Pienin poikkileikkaus: 20 x 10 mm

• Suurin poikkileikkaus 1: 215 x 120 mm

• Suurin poikkileikkaus 2: 300 x 40 mm

• Sallittu puutavaran kaarevuus: enintään 2 mm/m tai 8 mm koko pituudelta.

• Pöydän kallistus: 10°

Liike ja tarkkuus

• Paikannusnopeus (peruutusliike): enintään noin 180 m/min.

• Paikannusnopeus (eteenpäin): enintään noin 60 m/min.

• Paikannustarkkuus: 1: +/- 0,1 mm

Moottorit ja teho

• Työntömoottorin teho: 5,1 kW

• Sahan moottorin teho: 7,5 kW

• Sähkön kokonaiskuormitus: n. 15 kW

Ohjaus ja liitäntä

• Ohjausyksikkö: OptiCom Pro 18,5" kosketusnäytöllä.

• Näytön resoluutio: 1366 x 768 pikseliä

• Suojausluokka (edestä): IP65

• Liitäntä: USB-portti ja Ethernet-verkkoyhteys

• Tietomuoto: CSV (ASCII) tuontia/vientiä varten.

Apuohjelmat ja ympäristö

• Jännite: 400 V / 50 Hz

• Käyttöpaine: 6-8 bar (min.)

• Ilmankulutus: noin 250 NL/min

• Poistoliitäntä: halkaisija 125 mm

• Vaadittu imuteho: nopeus n. 30 m/s; tilavuus n. 1 300 m³/h.

• Melutaso (tyhjäkäynti): ≤ 85 dBA.
