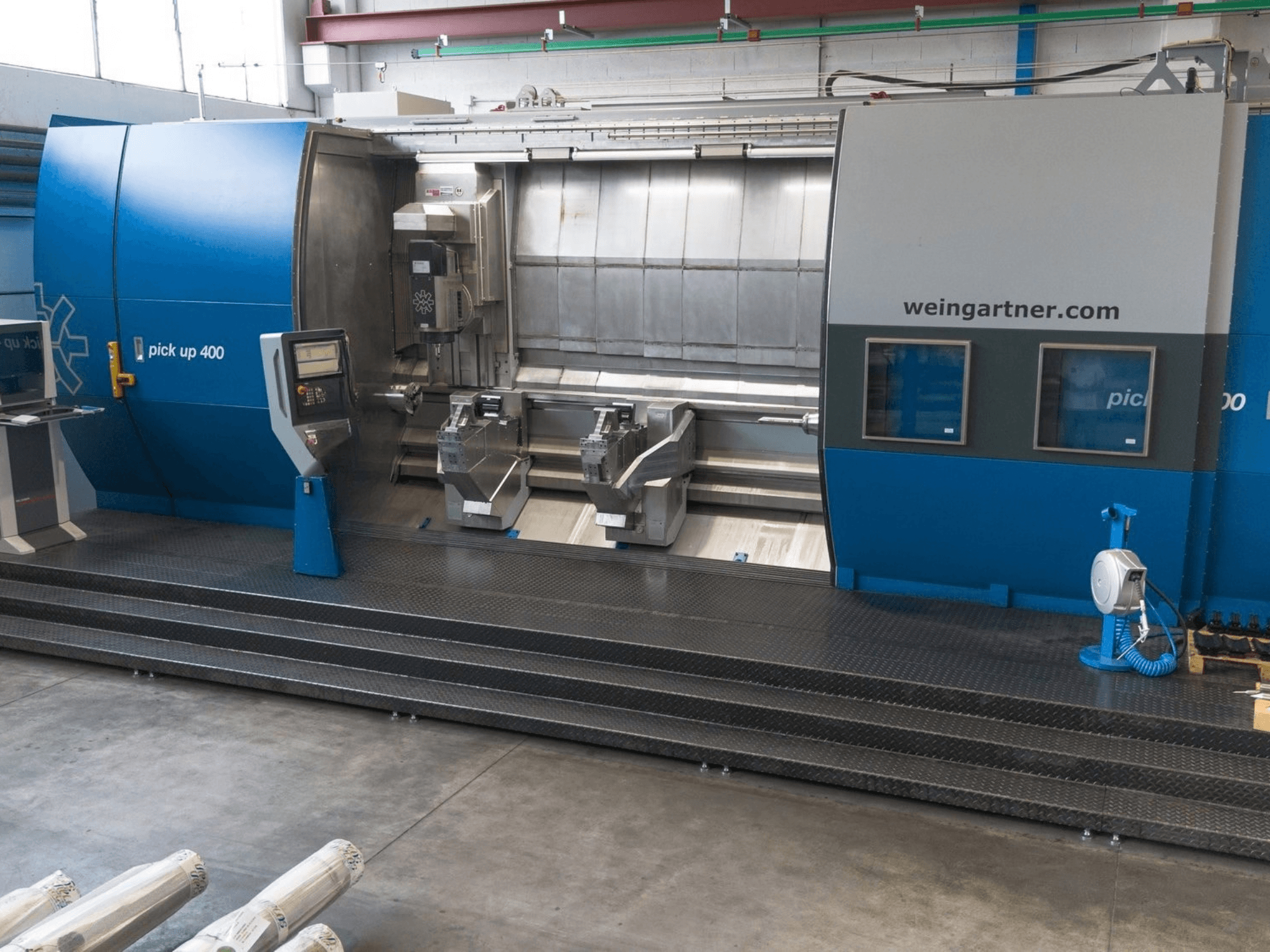

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Ohjaus: Siemens 840D -ratkaisusarja (NCU 720.3), OP19-kosketusnäyttö + Siemens TP700 -kosketuspaneeli

• Samanaikainen työstö: 5-akselinen; B-akselin sorvaus

• Työkappaleen mitat: enimmäispituus keskipisteiden välillä 4 000 mm; jyrsinnän enimmäishalkaisija 180 mm; istukan koko Ø260 mm

• Virransyöttö: 3 × 400 V / 50 Hz; pääsulake n. 200 A

Akselit

• X: liikealue 450 mm; pikaliike 20 m/min

• Y: liikealue −80 / +150 mm; pikaliike 20 m/min

• Z: pikaliike 25 m/min

• B: kääntöalue ±45°; suurin kääntönopeus 90°/s; kiristysmomentti 5 000 Nm

• C: enimmäisnopeus 50 rpm; enimmäisvääntömomentti 1 740 Nm (jatkuva) / 2 580 Nm (40 %:n käyttöaste)

• W (takapään liukukisko): pikaliike 15 m/min

• VZ1 / VZ2 (tukipään liukukiskot): pikaliike 15 m/min

Sorvaus-/jyrsintäyksikkö

• Yksikkö: UFE-400; työkalukara: MDFK

• Teho: 45 kW (jatkuva) / 70 kW (40 %:n kuormituksella)

• Karan enimmäisnopeus: 14 000 rpm; nimellisnopeus: 1 560 rpm

• Vääntömomentti: 275 Nm (jatkuva) / 430 Nm (40 %:n kuormitus)

• Työkaluliitin: HSK 100‑T (yhteensopiva HSK 100‑A / HSK 100‑T); lisäliitin: Capto C8

• Sisäinen jäähdytysneste: 80 bar; 20 l/min

Takapää

• Hydraulisesti toimiva porakara; halkaisija 190 mm; isku 200 mm; Morse-kartio MK6

Koneen varustus / kokoonpano

• Etummaiset ja takimmat itsestään keskittävät tukipisteet; itsenäisesti CNC-ohjattavasti sijoitettavat

• 2 prismamaista tukia ruuvijyrsintään

• Tukileukojen säätöalueet: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hydraulinen SMW KNCS‑N 260 -voimakiinnitin, jossa on nopea leukojen vaihto

• Keskusvoitelujärjestelmä

• Täysin suljettu koneen kotelo, jossa on moottorikäyttöiset turvaovet; Visiport-tarkastusikkunat

• Hydrauliikka- ja pneumatiikkajärjestelmät

• Jäähdytysnesteen ja öljysumun poiston valmistelu

• Elektroninen käsiohjain B/C/X/Y/Z-akseleille

Ohjelmisto / ohjaustoiminnot

• Siemens Safety Integrated; Profibus / Profinet; OPC UA -liitäntä

• 5-akselinen samanaikainen työstö; B-akselin sorvaus; TRANSMIT / TRACYL

• Lämpötilakompensointi X/Y

• DNC-etädiagnostiikka; WMDS-diagnostiikkajärjestelmä; etädiagnostiikkakyky

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Lisävarusteet

• Saranoitu hihnakuljetin

• Jäähdytysnesteen suodatusjärjestelmä KF 200: 1 400 l säiliö; 40 µm suodatus; korkeapainepumppu 80 bar / 46 l/min; matalapainepumppu 13 bar / 160 l/min; automaattinen öljynkerääjä

• Öljysumun poistoyksikkö: ilmavirta noin 4 000 m³/h

• Työskentelyalusta, jossa on portaat ja kaide
