Weiler - E50x2000DE-TUR-WEI-2008-00001

• Ohjausjärjestelmä: Siemens Sinumerik 810D:llä varustettu Weiler D3.

• Keskipisteen etäisyys: 2000 mm

• Keskipisteen korkeus: 280 mm

• Sängyn yli kääntyminen: 570 mm

• Poikittaisliukupyörän yli kääntyminen: 340 mm

• Poikittaisliukupyörän liike: 340 mm

• Sängyn liukukiskon ohjaimen pituus: 560 mm

• Karan pää: DIN 55025, koko 8

• Karan poraus: 83 mm

• Pääkaran sisäinen kartio: Metrinen 90

• Pääkäyttövoiman teho: 20 kW (60 %:n käyttöaste); 17 kW (100 %:n käyttöaste).

• Suurin karan vääntömomentti: 1600 Nm

• Nopeusalue:

  • Vaihde 1: 1-625 rpm

  • Vaihde 2: 4-2500 rpm

• Takapöydän jyrsimen halkaisija: 80 mm

• Tailstock-piikkien isku: 200 mm

• Tailstockin kartiokartio: Morsekartio 5

• Työkalunpidinjärjestelmä: Multifix koko C tai Parat koko 3

• Saatavuus: Kone pian saatavilla

• Peruskorjaus: peruskorjataan kokonaan vuonna 2026.

  • Kaikkien sängynohjainten karkaisu ja hionta; takatukin ohjainten hionta.

  • Koko sängyn ja poikittaisliukukokoonpanon peruskorjaus (kaikkien ohjainurien hionta/kaapiminen).

  • Sängyn liukukalvon liukuvuorauksen uusiminen

  • Avainurien ja alempien ohjainten uusiminen tai uudelleenpinnoittaminen

  • Työkalujärjestelmän asentaminen konsoliin (Multifix C tai Parat Gr.3).

  • Täydellisen karan kotelokokonaisuuden peruskorjaus

  • Pääkaran uudelleenkarkaisu (sisä-/ulkokartio ja pintakartio).

  • Pääkaran laakereiden uusiminen

  • X-akselin kuularuuviveto laakereineen uusitaan.

  • Z-akselin kuularuuviveto laakereineen uusitaan.

  • Takarungon karan ja poran kunnostus; karan ja mutterin vaihto

  • Kaikkien ohjauspyörän pyyhkimien uusiminen

  • Kaikkien käyttöhihnojen uusiminen

  • pääkara-akselimoottorin puhdistus ja testaus

  • Nykyisten turvalaitteiden kunnostus

  • Vialliset kierto-, keinu- ja rajakytkimet vaihdetaan.

  • Karan ja käsipyörän koodereiden uusiminen.

  • Keskusvoiteluyksikön puhdistus ja testaus

  • Työskentelyalueella/valvontalaitteeseen kulkevien siirrettävien kaapeleiden ja jäähdytysnesteletkujen uusiminen.

  • Kalvonäppäimistön (monitorin) vaihtaminen.

  • Energiaketjujen uusiminen

  • Maalaus vakioväreillä (vakiotekstiili)

  • DGUV- ja suurjännitetestaus ja testausraportti.

  • Koneen parametrien/ohjelmistojen varmuuskopiointi

  • DIN 8605:n mukainen geometrinen hyväksyntätestaus.

Lisävarusteet

• Lastukuljetin: käytetty yksikkö sisältyy hintaan

• Lisävaruste: saatavana ylimääräinen lastukuljetin

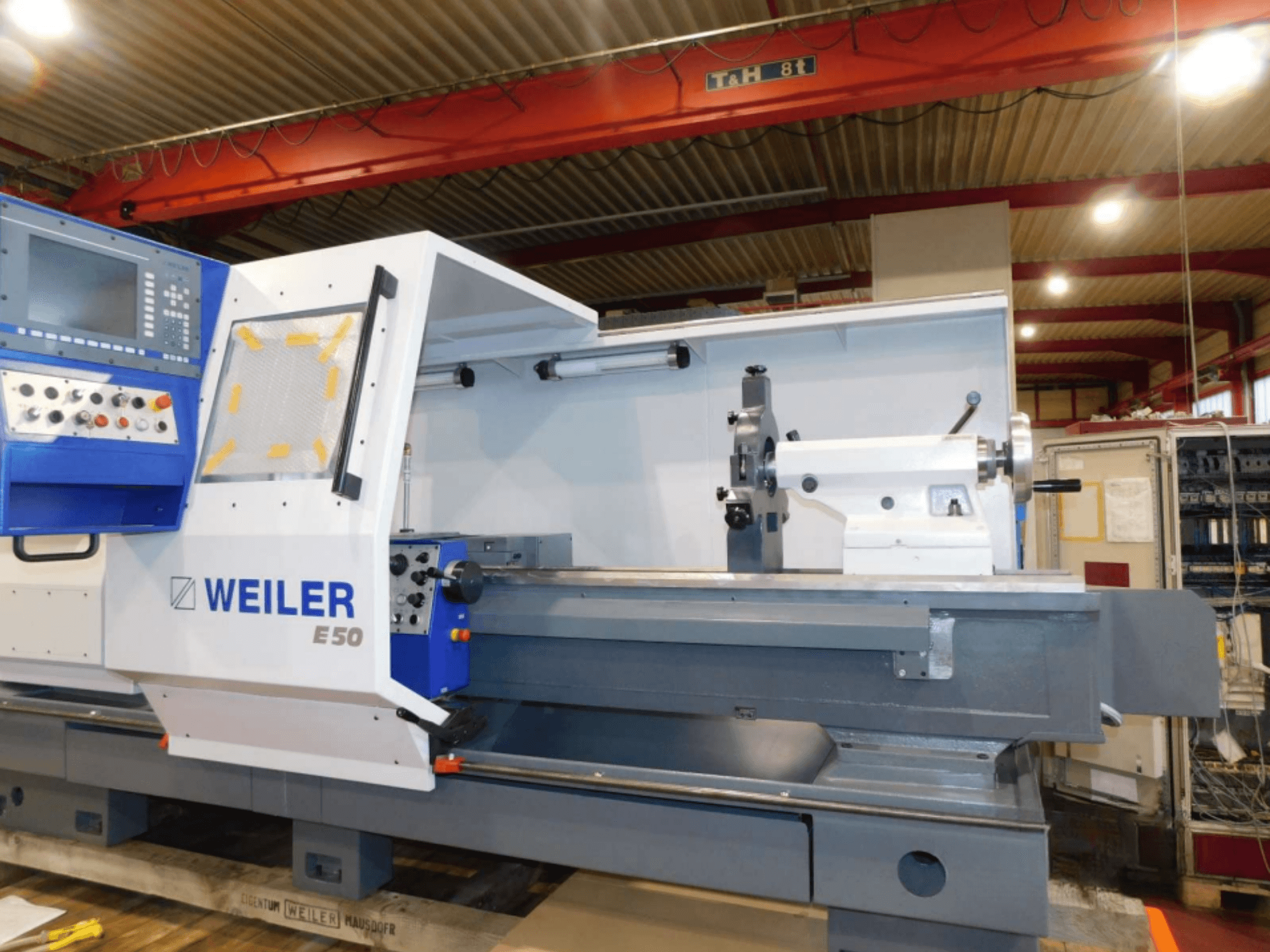

Kone peruskorjataan heinäkuussa kuvat ovat vain viitteitä siitä, miltä se näyttää.
