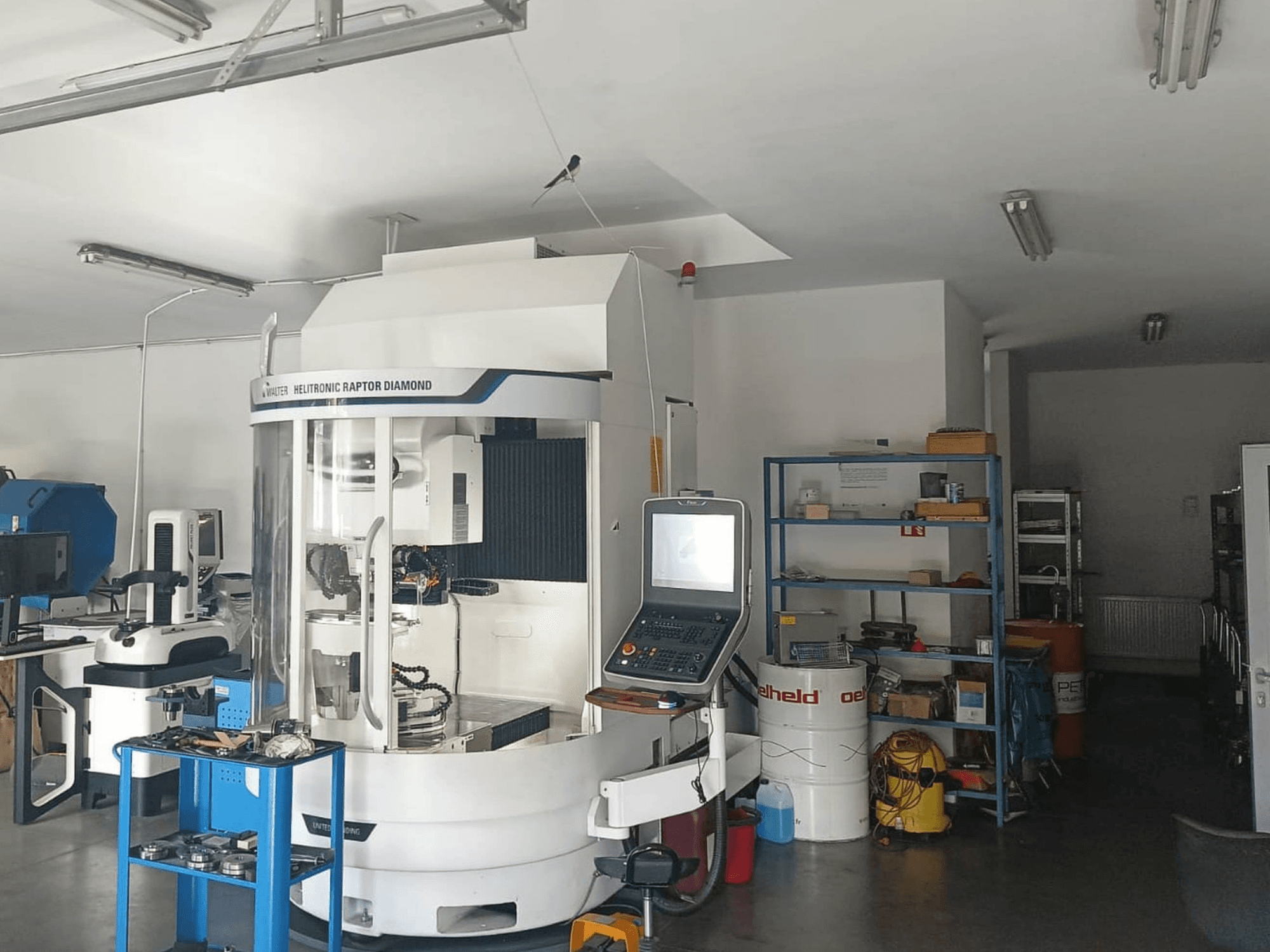

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Käyttötunnit: noin 4 371 h

• Työskentelyalue:

  • Työkalun halkaisija: Ø3–290 mm (valinnaisesti jopa Ø400 mm, kokoonpanosta riippuen)

  • Työkalun enimmäispituus: 270 mm (valinnaisesti jopa 350 mm, konfiguraatiosta riippuen)

  • Työkalun enimmäispaino: 50 kg

• Akselit:

  • CNC-akseleiden lukumäärä: 5

  • Lineaarisen akselin nopeus: enintään 15 m/min

• Kara:

  • Hiomalaikan suurin halkaisija: Ø200 mm

  • Liitäntä: HSK

  • Hihnakäyttöinen, kaksipäinen kara

• Hionta / sähköeroosio:

  • Hiominen ja EDM yhdellä asetuksella

  • Karbidi-, HSS-, PCD- ja CBN-työkaluille

  • Konfiguroitavissa jopa 3 elektrodille ja 3 hiomalaikalle tai vaihtoehtoisesti jopa 6 hiomalaikalle

• Ohjaus / Koneen rakenne:

  • WALTER / UNITED GRINDING CNC-ohjaus

  • Suljettu työskentelyalue, jossa on automaattinen suojaluukku

• Asennetut koneen lisävarusteet/ominaisuudet:

  • Yläpöytä

  • Lasimittakaavat

  • Vahvistettu A-akseli, jopa 750 rpm

  • Valmistelu automaattista kalibrointia/anturia varten

  • Hiomalaikan mittausanturi

  • Automaattinen palonsammutusjärjestelmä, jossa on vuodonilmaisin

  • TS-Remote-valmius

  • Näppäimistön tuki

  • Öljyvuototunnistin

  • Liitäntä ulkoiselle suodatusjärjestelmälle

Lisävarusteet

• Automaattinen lastaus-/käsittelyjärjestelmä varsi-työkaluille (automaattinen työkalunlataaja/käsittelylaite)

• Prosessin jäähdytysjärjestelmä

• Jäähdytysnesteen/dielektrisen nesteen suodatus- ja kiertojärjestelmä

• Jäähdytysneste-/dielektrinen järjestelmä

• Työkalunpitimet

• Laipat/sovittimet

• Hiomalaikan/elektrodin lisävarusteet

• Automaatio/käsittely:

  • TOP-lataaja

  • 12 kuormalavaa

• Suodatus/jäähdytys/imurointi:

  • Öljysumun poistojärjestelmä

  • Imun vaimennin

  • Öljynjäähdytysyksikkö

  • Suodatusjärjestelmä säiliöllä ja pumpulla

• Työkappaleen kiinnitys/työkalut:

  • Kiristysholkit 6–16 mm

  • Kiinnitysholkit 16–32 mm

  • 351 ES -kiristysholkit: 6, 8, 10, 12, 16 mm

  • 4 kpl 351 ES -kiristysholkkisarjoja

  • Kiinnitysholkit: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automaattinen pidike 6–16 mm

  • Automaattinen E386-pidike, 16–27 mm

  • Manuaalinen hydraulinen pidike, halkaisija 32 mm

  • ISO 50 -kiinnike

  • ISO 50 -akseli

  • 2 x 50 mm:n HSK-elektrodipidintä

  • 4 x 45 mm:n HSK-hiomalaikkapidikkeet

  • Hiomalaikan pidike teroittamista varten

  • Hiomalaikkasarjan mittausadapteri

  • HSK-kalibrointilevy

  • Kalibrointirulla

• Mittaus:

  • Heliset Plus -mittauslaite

• Ohjelmistot/lisävarusteet/paketit:

  • Tool Studio PC:lle

  • Tool Studio Step Tools

  • 45 asteen P-System-teroituslisävaruste

  • P36-puuporauspaketti

  • Porapaketti

  • Hoger P58 -paketti

• Kulutusosat:

  • 4 x 208 l dielektrinen neste
