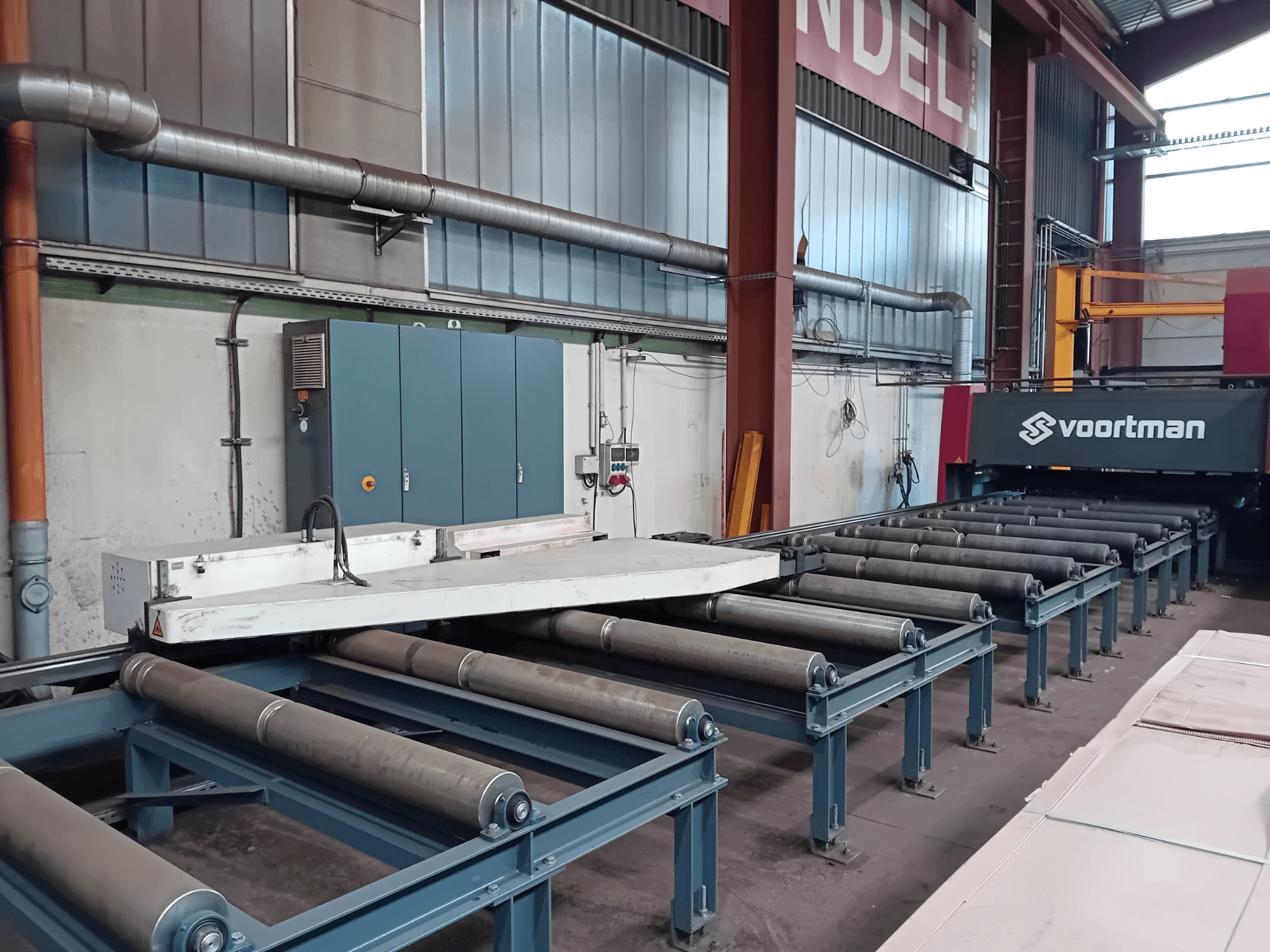

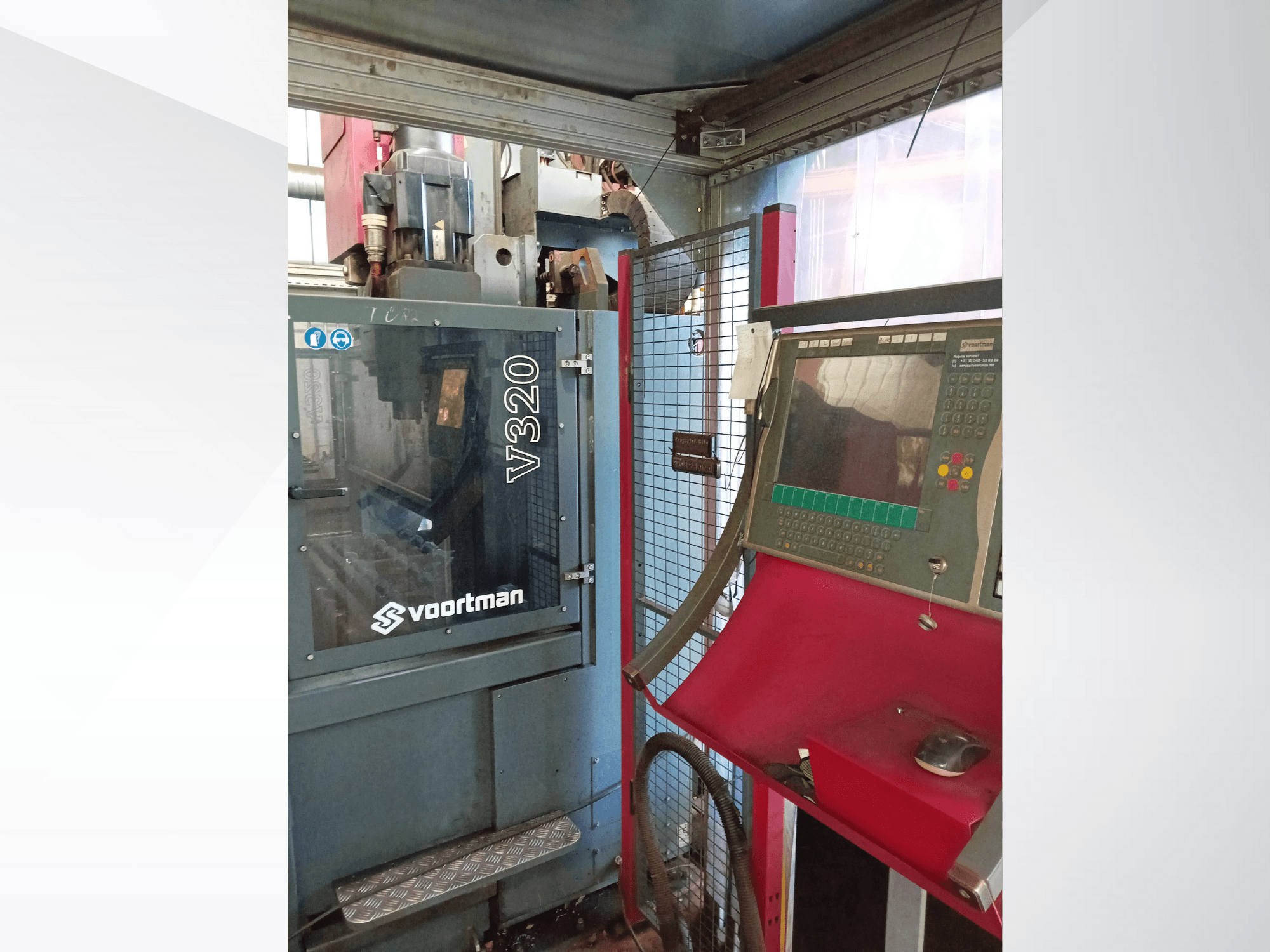

VOORTMAN - V320DE-CUT-VOO-2019-00001

• Työkappaleen koko

  • Levyn minimi/max. pituus: 850 - 6 100 mm.

  • Levyn minimi-/maksimileveys: 200 - 2 050 mm.

  • Levyn vähimmäis- ja enimmäispaksuus: 6 - 75 mm.

  • Maksimikapasiteetti: 7 500 kg

• Porausyksikkö: VD40

  • Asennus: SK 40

  • Akselin nopeus: 0 - 2 500 rpm (portaaton säätö, servomoottori).

  • Poran halkaisija: 5 - 40 mm

  • Kierre: M6 - M30

  • Senkkaus: Kyllä

  • Rei'itysmerkintävaihtoehto: Kyllä

  • Asettelumerkintävaihtoehto (valinnainen): Kyllä

  • Automaattinen työkalunvaihtaja: 2 x VTC 5/40 (2 x 5 paikkaa).

  • Voitelu/jäähdytys: Sisäinen jäähdytys, ilma/öljy

  • Hydraulinen kiinnitys: Kyllä

  • Nimelliskuormitus: 30 kW

• Syöttö ja paikoitus: Synkronikäyttöiset servomoottorit, servomuunnin.

• Leikkaus - Plasma (Smart Focus 300)

  • Min./max: Paksuus: 3 - 80 mm

  • Max. lävistyskyky: 40 mm

  • Käytännöllisesti katsoen kuonaton leikkaus: 35 mm:iin asti

  • Merkitseminen: Kyllä, samoilla tarvikkeilla

  • Kaasut:

    • Plasmakaasu mietoteräksen leikkaamiseen: O2 (99,9 % puhdas, puhdas, kuiva, öljytön).

    • Suojakaasu mietoteräkselle: O2 / ilma (99,9 % puhdas, puhdas, kuiva, öljytön).

    • Merkintäkaasu: Argon; >200 A:n tapauksessa typpi

  • Automaattinen kaasukonsoli: Kyllä

  • Automaattinen korkeudensäätö: Kyllä

  • Sytytys: Automaattinen

  • Leikkausnopeus (mieto teräs):

    • 90 A: 6 mm: n. 3700 mm/min @ 90 A

    • 12 mm: noin 3 600 mm/min @ 200 A

    • 25 mm: noin 1 600 mm/min @ 300 A

    • 40 mm: noin 720 mm/min @ 300 A

    • 50 mm: noin 400 mm/min @ 300 A

    • 80 mm: noin 100 mm/min @ 300 A

• Leikkaus - Happileikkaus (happileikkausyksikkö)

  • Suutintyyppi: Suutinsekoitus

  • Automaattinen korkeudensäätö: Kyllä

  • Kaasunsyöttö: Magneettiventtiili, jossa on takaiskuventtiili

  • Polttokaasu: Propaani (valinnainen: asetyleeni)

  • Leikkauskaasu: O2

  • Maksimipaksuus: 75 mm

• Yleistä/asennus

  • Työskentelysuunta: Työskentelysuunta: vasemmalta oikealle

  • Työskentelykorkeus: 760 mm (+/- 25 mm)

  • Ympäristölämpötila: -10°C - +35°C, max. 95 % suhteellinen kosteus

  • Jännitteen säädin: Ei sisälly toimitukseen

  • Virtamuuntaja: Ei sisälly toimitukseen

Lisävarusteet

• Kjellberg Smart Focus 300 -plasmalähde (sisältyy)

• Donaldson DFPR06 -poistojärjestelmä (mukana; viimeinen suodattimen vaihto tammikuussa 2025).
