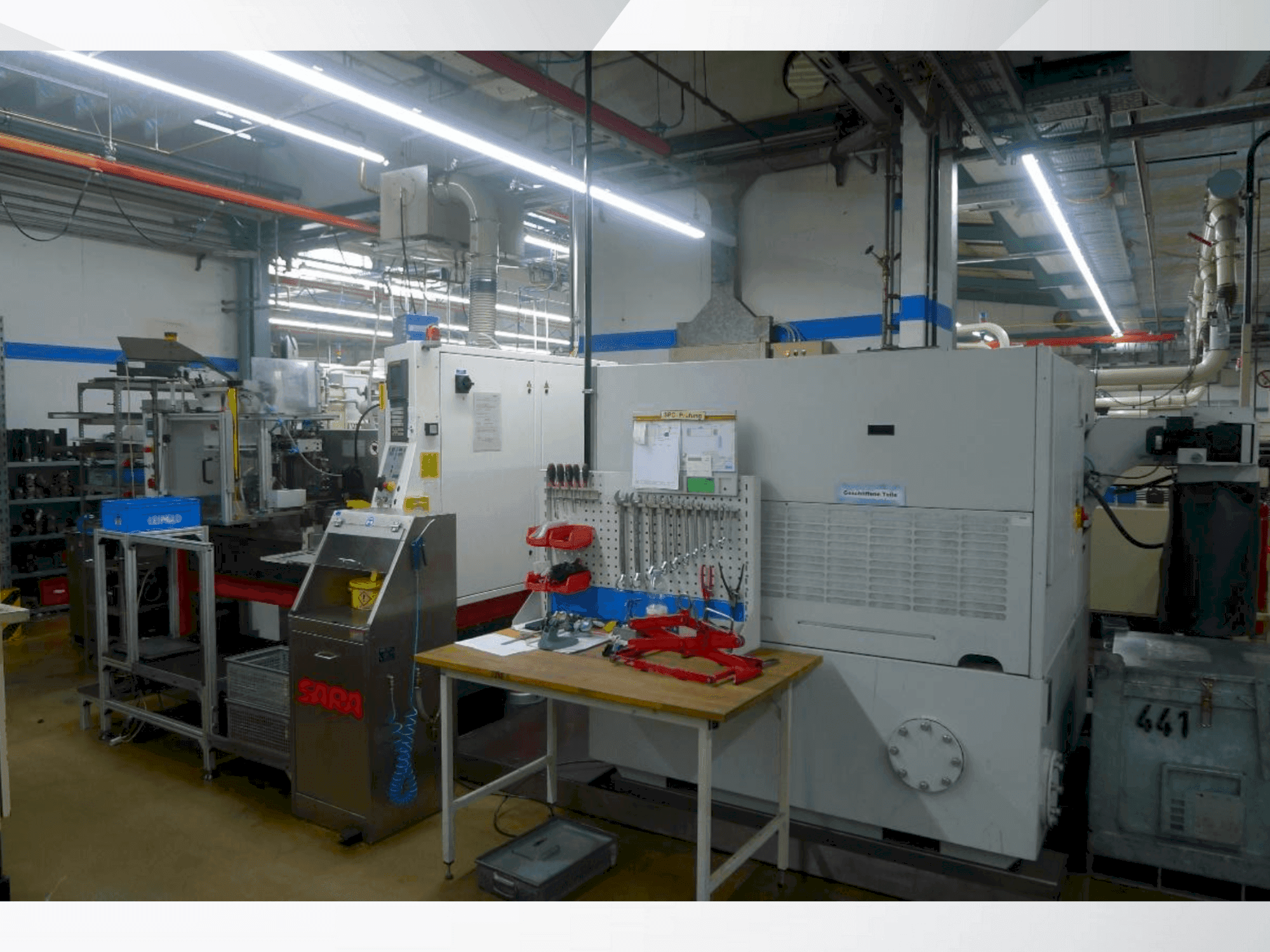

TSCHUDIN - ecoLine 400DE-GRI-TSC-2013-00001

Lisävarusteet

• - Kraft & Bauer -sammutusjärjestelmä, tyyppi FB703S-UV3-TFM70°/KLA 6-S-MV / Knoll-mikrosuodatin, tyyppi Micro Pur 240 F / Streuli-pumppaamo, tyyppi SHSRT300-TL142/180

Lisäinformaatio

Koneen edut

• Tekniset koneen edut:
  • - Läpisyöttöhionnan työalue: 1,5–100 mm työkappaleen halkaisija / uppohionnan työalue: 1,5–100 mm työkappaleen halkaisija / suurin hiontapituus: 250 mm
  • - Maks. Ulkohalkaisija: 400 mm / sisähalkaisija: 203,2 mm / maks. Leveys: 250 mm / kehänopeus: 50 m/s / käyttöteho: 11 kw (tasapainotuslaitteella)
  • - Maks. Ulkohalkaisija: 225 mm / sisähalkaisija: 127 mm / maks. Leveys: 250 mm / nopeusalue: 0-265 rpm / maks. Kaltevuuskulma: +5/+5° / käyttöteho: 3,7 kw

Lisätieto

• - Hiontatyökalut Työkalusarja Osat 19085 ja 19575 Läpisyöttöhionta Hiontajärjestelyn ja työkalun suunnittelun kuvaus Työkalun suunnittelu Hiontajärjestelyn ja työkalun suunnittelun kuvaus Työkappaleen tuki Työkappaleen tuki sis. (piirustus) Korundihiomalaikka Säätölevy SS-laippa © 203,2 mm kannella Käytetty, 50 % alennus Hiomalaikan kiinnityslaippa @ 203,2 mm kannella RS-laippa © 127 mm kannella Käytetty, 50 % alennus Säätölevyn kiinnityslaippa © 127 mm kannella Työkalusarja Käyttöakseli 13819 Upotushionta Työkalujen hiontajärjestelyn ja suunnittelun kuvaus Työkalujen hiontajärjestelyn ja suunnittelun kuvaus Työkappaleen tuki Työkappaleen tuki (sis. piirustuksen) 3 korundihiomalaikkaa 3 säätölevyä 4 välirengas 1 oikaisutimantti hiomalaikalle 1 oikaisutimantti säätölevylle Jäähdytys- ja suodatusjärjestelmä KM Streull -pumppaamo tyyppi SHSRT300 Streuli-jäähdytysnesteen pumppaamo tyyppi SHSRT300: Tilavuus 300 litraa, jäähdytysnestepumpulla 1,1 kW, teho 150 |/min, toimituskorkeus 10 metriä. Järjestelmään on integroitu toinen makealla vedellä täytetty säiliö lineaarimoottoreiden ja hiomakaran jäähdyttämiseksi (pumppu 0,24 kW, teho 50 min, / toimituskorkeus enint. 5 m). Säiliöiden välillä on lämmönvaihto. Liikkuva versio, jossa on 4 kääntyvää pyörää. Pumppaamo sijaitsee koneen alla. Hinta sisältää liitännän ja ohjauksen koneen ohjausjärjestelmän kautta, väri harmaa RAL 7036. Automaatio Kuljetinhihnan purkaus RS:n alla Kuljetinhihna purkamista varten säätökiekon alla: Se kuljettaa osat eteenpäin ulos koneesta hiontaprosessin jälkeen. Käyttömoottorissa on nopeudensäädin portaatonta hihnan nopeuden säätöä varten. Päälle ja poiskytkentä tapahtuu CNC-ohjauksella. Hihna on kiinnitetty tukilohkoon. Hihnan alla oleva tippa-alusta kerää ja kierrättää jäljellä olevan jäähdytysnesteen. Pituus on 1200 mm, leveys 50 mm. Työkappaleiden suurin mahdollinen halkaisija on 40 mm. Kalteva kouru työkappalesäiliöllä Osat vierivät varovasti alas jäähdytysnesteellä täytettyyn keräysaltaaseen. Sisällä on rei'itetty metallikori, jota käytetään valmiiden työkappaleiden poistamiseen keräysaltaasta. Arbeitsbereich Durchgangsschleifen Werkslück-Durchmesser bis 50 mm Arbeitsbereich Einstechschleifen Werkstück-Durchmesser bis 100 mm Grösste Schleiflänge bis 270 mm Schlelfscheibe Aussendurchmesser 0 mm 0 durchmesser Breite max (Form Typ 1) 250 mm Breite max.(Form Typ 7) 275 mm Umfangsgeschwindigkeit stufenlos, V-konstant (max, 2'390 U/min) 50 m/s Antriebsleistung (Vaihtoehto: Spindel 29 kW) schebe gegenlager 1 kW 250 mm Innendurchmesser ซี 127 mm Breite max. (Muototyyppi 1) 250 mm Breite max. (Muoto Typ 7) 275 mm Drehzahlberelch stufenlos, V-konstant 5 - 1'000 l/min. Neigungswinkel max. +5*1-5° Antriebsleistung 3,7 KW Positionierungsgenauigkeit (kaikki 3 Achsen U /X /W) 0,1 um Aufiosung der Glasmassstabe 0,05 um Elektrische Ausrüstung Eingangsspannung (+/- 10%) 3 x 40 V 6 0 0 0 8 Hz / oder nach Kundenwunsch Steuerspannung DC 24V Anschlussleistung ab 25 kVA Zulässige Umgebungstemperatur +15/ +40€ Lärmentwicklung 68 dBA Druckluftzufuhr (Sperrluft) 1,5 - 6 baarin palautus DIN-ISO 8573-1 (wenn < 6 bar ja mit Wasserdampf gesattigter Druckluft muss ein zusätzlicher Lufttrockner vorgeschaltet werden). Luftverbrauch 20 - 30 l/min. Gewicht 5 500 kg Maschinenbett, Schleif- und Regelspindelschlitten aus massivem Naturgranit *SCHNEEBERGER Monoraif. Führungen für die 3 Achsen U/X./ W Achsantriebe mit FANUCtimearmotoren Positionierung mit Absolut-Glas-Massstäben (Heidenhain), Auflösung 50 nm, mit Sperrluft geschützt. Schleifspindel mit integriertem Antrieb (Motorspindel), wassergekühlt Regelspindel mit Direktantrieb (FANUC-moottori), +/- 4 mm aksiaalinen kääntösäde Abricht-Diamanthalter für Schleif- und Regelscheibe am Auflagebock montiert Werkstüccentuflagewell mitiert Auflagenhöhe Vollständige aufklappbare Sicherheitsverschalung zur Abdeckung des Schleifbereiches mit Gasdruckdämpfer und Sicherheitsschalter (patentti: CH 691957), Uber der Schleifspalte feststehende Kühlmitteldüse (69-NCE feststehende Kühlmitteldüse) "FANUC 21i MB" integraattorilla SPS Maschinensoftware mit vielfältigen Funktionen wie: V-konstant für Schielfschelbe und Regelschelbe Schleifzyklen für Einstech- und Durchgangsschleilen Masskompensationen für Schleif- und Regelscheibe Benennung der Auflagenhöhe und des Diamanten derw Reerügelpuschelbe derw. PIEZZO-Tastatur Elektrische Versorgung 230V AC 6A über Transformator Handwerkzeugsatz 1 Betriebsanleitung in deutscher Sprache 1 Elektroschema und D 1 Software-Lader D (auf CD) Väri: Weiss RAL 9010, Rot gran ja schwar2Search)
