TSCHUDIN ecoLINE 400

Kuvagalleria

TSCHUDIN - ecoLINE 400DE-GRI-TSC-2004-00001

Myyty

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
TSCHUDIN ecoLINE 400 keskitön hiomakone

Näytä alkuperäisellä kielellä

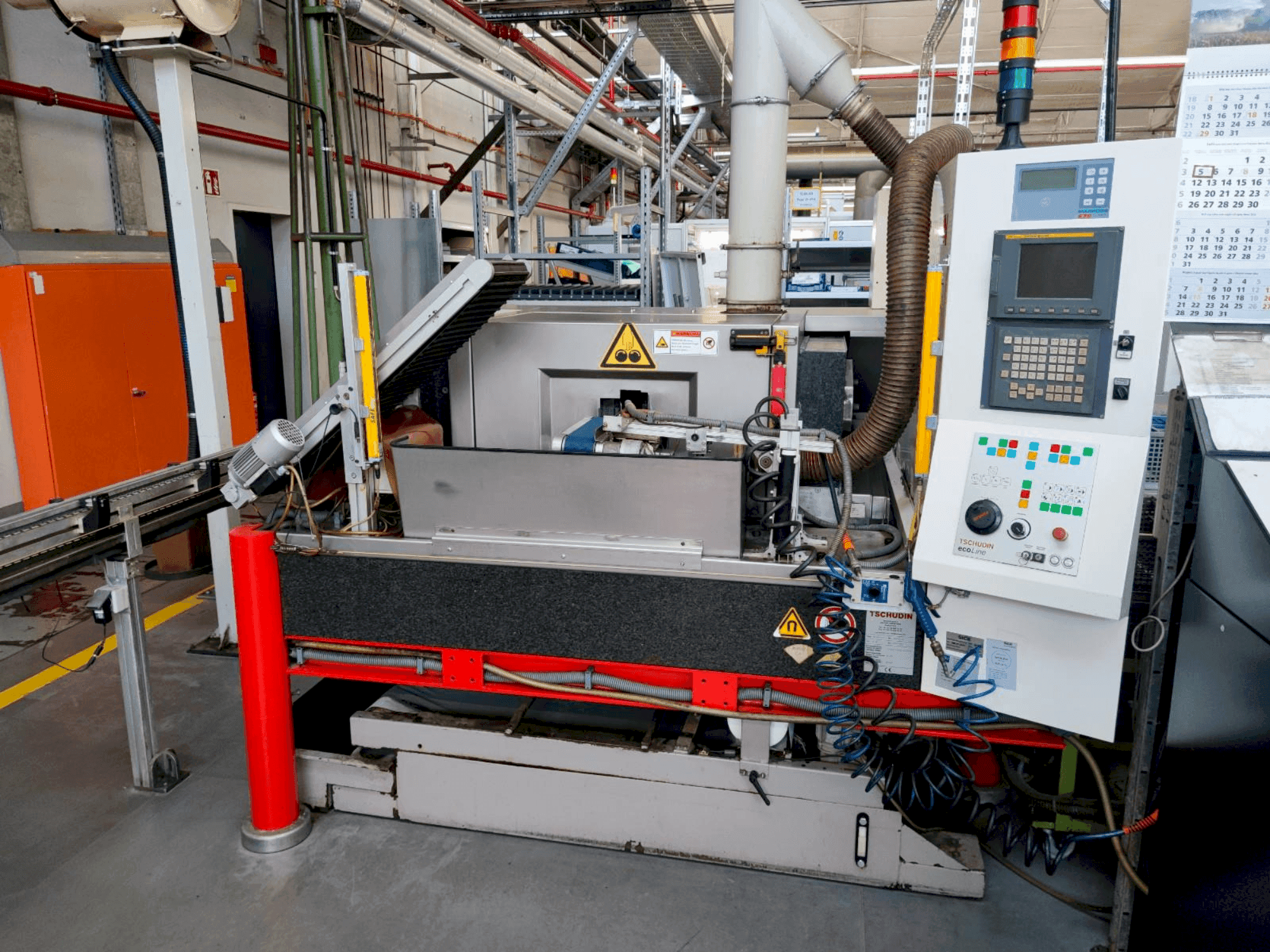

Tämä TSCHUDIN ecoLINE 400 Centerless -hiomakone valmistettiin vuonna 2004 Sveitsissä. Se on suunniteltu mahdollisimman korkealle prosessivakaudelle ja koneen luotettavuudelle. Kone on erityinen halkaisijaltaan jopa 100 mm:n työkappaleiden työstämiseen. Sitä käytetään FANUC 21i-MB -ohjaimella. Projektin johdosta sitä laajennettiin räätälöidyllä järjestelmällä automaattista lastaamista ja purkamista varten. Lisäksi on olemassa kuljetinhihnoja, joita ohjataan Tschudinin PLC-ohjauksella. Kone on edelleen virran päällä ja sen voi tarkastaa milloin tahansa.

Yleiskatsaus

merkki: TSCHUDIN
vuosi: 2004
MALLI: ecoLINE 400
sovelluksen tyyppi: Hionta
Sijainti: Saksa
koneen tyyppi: Keskiötön Hiomakone
ohjausyksikön merkki: FANUC

Tekniset tiedot - TSCHUDIN ecoLINE 400

Ohjausyksikkö

Ohjausmerkki: FANUC
Ohjausmalli: 21i-MB

Mitat

Koneen syvyys: 2400 mm
Koneen korkeus: 1900 mm
Koneen paino: 6000 kg

Tekninen erittely

Max. Workpiece Diameter: 100 mm

Lisäinformaatio

Lisävarusteet

Kuljetinhihnat (ohjataan Tschudin PLC -ohjausjärjestelmän kautta)

Koneen edut

Laadulliset koneen edut

Ihanteellinen lieriömäiseen hiontaan sarjatuotannossa
Osittain räätälöity osana projektia: varustettu automaattisella lastaus- ja purkujärjestelmällä.
Käyttäjän huoltoosasto huoltaa valmistajan huolto-ohjeiden mukaisesti

Tekniset koneen edut

Läpisyöttöhionta // työkappaleen halkaisija: 1. 5-100 mm
Upotushionta // työkappaleen halkaisija: 1. 5-100 mm, maksimihiontapituus: 250 mm
Hiomalaikka // max. Ulkohalkaisija: 400 mm, sisähalkaisija: 203,2 mm, max. Leveys: 250 mm, kehänopeus (max. 8600 rpm): 50 m/s, käyttöteho/ tasapainotuslaitteella: 11 kw
Säätölevy // max. Ulkohalkaisija: 225 mm, sisähalkaisija: 127 mm, max. Leveys: 250 mm, nopeusalue: 0-265 rpm, max. Kallistuskulma: ±5°, käyttöteho: 3,7 kw

Lisätiedot

Ohjausjännite: 24 V DC // Kytketty kuorma: 25 kVA

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
