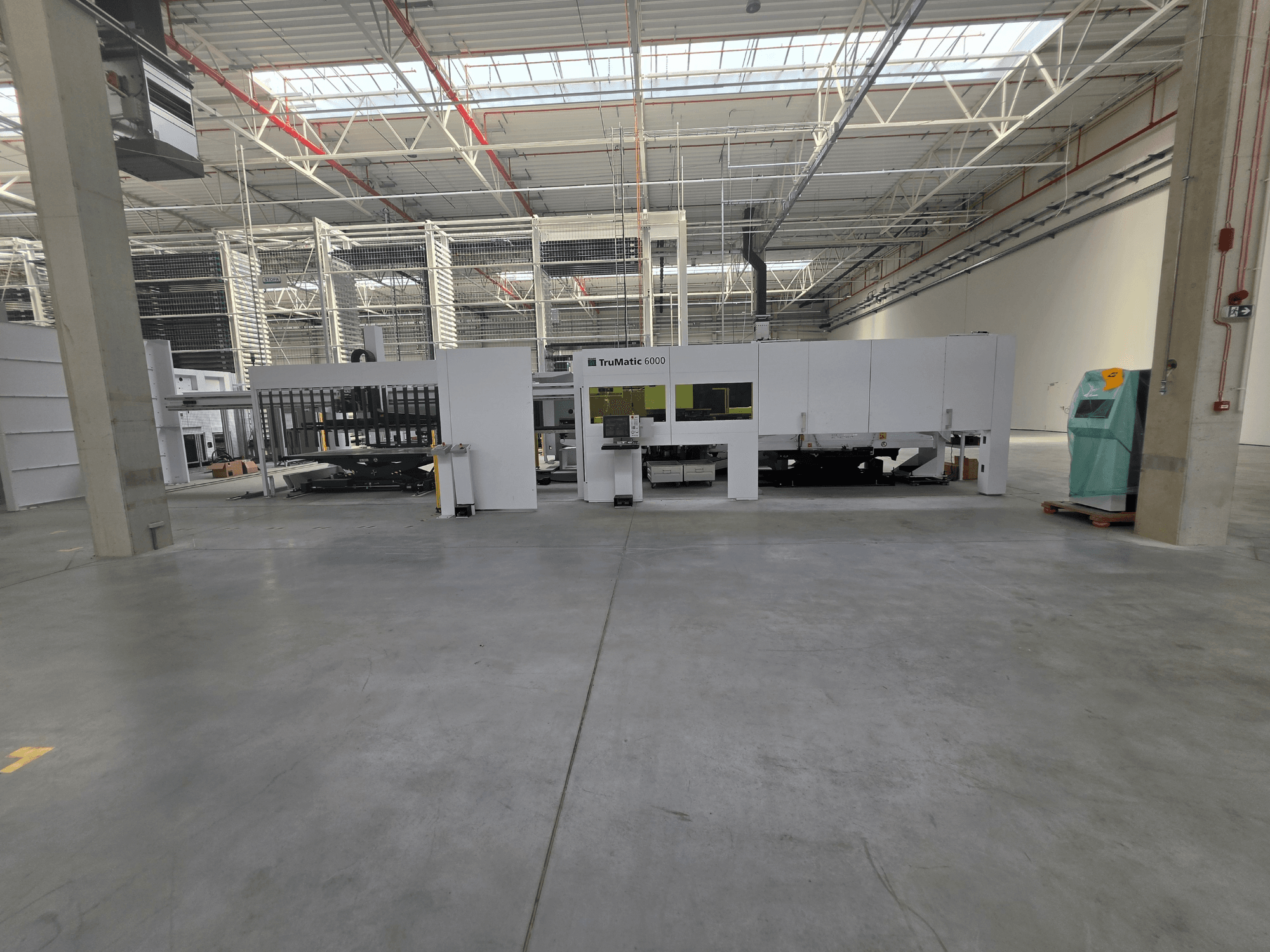

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserlähde: TruDisk 3001 -kiinteäaineelaser, 3 000 W, valokaapelilla tapahtuva säteen johtaminen (10 m), kompakti leikkuupää, törmäyssuojaus, suojalasi, suljettu säteenohjaus, ohjelmoitava leikkauskaasun paine

• Ohjaus/käyttöjärjestelmä/käyttöliittymä: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17 tuuman kosketusnäyttö; 4 GB ohjelmuistia; 320 GB kiintolevy; USB; RJ45 10/100 Mbit/s; Internet-etähuolto; integroitu teknologiatietokanta; NC-ohjelmien hallinta; tuotannonsuunnittelu; koneen automaattinen sammutus; verkkoyhteys ohjelmointi- ja tuotantojärjestelmiin

• Työskentelyalue:

  • Lävistys (ilman uudelleenasettelua): 3 050 x 1 550 mm

  • Laserleikkaus (ilman uudelleenasettelua): 3 050 x 1 550 mm

  • Yhdistetty (ilman uudelleenasettelua): 2 500 x 1 550 mm

  • Yhdistetty (uudelleenasettelu): 3 050 x 1 550 mm

  • Levyn enimmäispaksuus: 6,4 mm; työkappaleen enimmäispaino: 230 kg

  • Osan enimmäiskoko läppien kautta: 500 x 500 mm (laser) / 500 x 500 mm (lävistys); syöttökanavan kautta: 80 x 50 mm

• Akselit/suorituskyky:

  • Käyttölaitteet: Huoltovapaat AC-servomoottorit (X/Y/C); sähköhydraulinen lävistyspää

  • Suurimmat nopeudet: X 90 m/min; Y 90 m/min; samanaikaisesti 108 m/min; C-akseli 330 rpm (lävistys/kierteenmuodostus)

  • Taajuudet: Suurin lävistystaajuus E=1 mm: 917 iskua/min; merkintä: 2 800 iskua/min

  • Tarkkuus: Pa ±0,1 mm; Ps ±0,03 mm; pienin askel 0,001 mm

• Lävistinyksikkö:

  • Voima: 180 kN; sähköhydraulinen pää; pyörivä yksiasemainen työkalunpidin

  • Työkalun kehä: lävistys 76,2 mm; muotoilu 101,6 mm; valinnainen 110 mm

  • Vaihtoaika: perus 3,2 s; MultiTool 0,3 s

  • Työkalumagasiini: 25 lineaarista paikkaa; vakiona 22 työkalua; jopa 220 MultiTool-järjestelmällä

  • Kiinnittimet: 3 hydraulista; täysin käännettävät työkalut; ohjelmoitava aihionpidin; työkalun pituuden kompensointi; lävistimen voitelu; lastunpoisto automaattisella putken tyhjennyksellä ja täyttötason arvioinnilla; iskulaskuri; työkalun voiteluaineen tason valvonta; WhisperTools-yhteensopiva

• Muovaus-/lävistystoiminnot:

  • MultiTool; MultiBend; kierteenmuodostus (M2,5–M10); pinnan merkintä/kohokuviointi; pystysuunnassa liikuteltavat kiinnittimet

  • Max MultiBend: leveys 55 mm; korkeus materiaali mukaan lukien 25 mm; kulma jopa 90°

  • Automaattinen kierteenmuodostuksen voitelu; kierteiden laskuri

• Laserleikkauskyky (maks. paksuus):

  • Pehmeä/rakenneteräs: enintään 6 mm (O2 tai N2)

  • Ruostumaton teräs: enintään 6 mm (N2)

  • Alumiini: enintään 5 mm (N2)

• Lasertoiminnot: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; jätteiden tunnistus; laserleikattujen osien poistosylinteri; laserin tapahtumaloki; leikkauspään korkeuden automaattinen säätö

• Koneen vakiovarusteet ja turvallisuus:

  • Jäykkä C-muotoinen hitsattu runko; koordinaattiohjausjärjestelmä; lineaarinen työkalumagasiini

  • 3 hydraulista kiinnitintä; ohjelmoitava uudelleenasettelu; jalkakytkin kiinnittimien sulkemiseen

  • Säteilynsuojaus leikkauspäässä; kaksi 500 x 500 mm:n kappaleläppää antureilla

  • Kuulapöydät; kaksi valmiiden osien säiliötä; lastusäiliö

  • Kompakti pölynpoisto- ja suodatusyksikkö

  • Vesi-ilma-jäähdytysyksikkö (kone ja laser)

  • Alkuperäinen hydrauliöljyn täyttö

  • Kaksitasoiset turvavaloverhot; moottorin pikakytkentä; suoja hajalle leviävää lasersäteilyä vastaan

  • Oikeanpuoleinen sisäinen kohdistustappi; CE-merkintä ja vaatimustenmukaisuusvakuutus

Lisävarusteet

• Älykäs lävistimen valvonta

  • Viimeisen lävistysoperaation optinen valvonta; lävistimen rikkoutumisen tunnistus; automaattinen tarkistus ennen työkalunvaihtoa

• Lisä-/edistynyt kiinnitys

  • Lisäkiinnittimet ohuille levyille; erikseen avautuvat kiinnittimet; pystysuunnassa liikkuvat kiinnittimet (pystysuuntainen isku enintään 12 mm); automaattisesti sulkeutuva kiinnittimen pidike, jossa on optinen anturi

• Pneumaattinen aihionpidin

  • Kaksi pneumaattista sylinteriä (lävistyspään vasemmalla ja oikealla puolella); toimii asennetusta työkalusta riippumatta

• Ohutlevyn käsittelypaketti

  • Harjapöydät herkille materiaaleille; pystysuunnassa liikkuvat tukipöydän kuulat; puhallustyökalut pienille osille; levyn pullistuman tunnistus

• Lastunkuljetin

  • Automaattinen lastunkuljetin; kallistuva lastusäiliö pidentää valvomattoman toiminnan aikaa

• SheetMaster 3000 x 1500 mm (AK04) – levyjen automaattinen lastaus/purku

  • Suurin purkukoko 3 000 x 1 500 mm; pienin 600 x 370 mm; paksuus 0,5–8 mm; levyn enimmäispaino 230 kg

  • Suurimmat nopeudet: X 180 m/min; Z 30 m/min; huoltovapaat digitaaliset servomoottorit

  • Rinnakkainen syöttö ja purku; levyjen erottelu; asemointituki; laserleikattujen osien valvottu purku; skannerin valvoma alue

• GripMaster 3 000 x 1 500 mm – automaattinen runkojen poisto

  • Rungon enimmäiskoko 3 000 x 1 500 mm; paksuus enintään 8 mm; paino enintään 230 kg

  • Pinojen enimmäiskorkeus 230 mm; runkopinojen paino enintään 2 000 kg

  • Anturivalvotut tarttujat; automaattinen pinoaminen; kallistuva runkopaletti; poisto lähes samanaikaisesti seuraavan levyn lastauksen kanssa

• Kaksoiskiskoinen kuljetusvaunujärjestelmä – suurikokoinen

  • Kaksoislataus-/purkukärryt; suurin lastauskapasiteetti 3 000 kg; suurin purkukapasiteetti 3 000 kg

  • Vaunun yläreuna 747 mm; alareuna 290 mm; Euro-lavan lastaus-/purkukorkeus enintään 200 mm (ylä-/alaraja)

  • Kaksinkertainen raaka-ainekapasiteetti; kahden materiaalin syöttö; lisääntynyt valmiiden osien kapasiteetti

  • Osien lajittelutuki SheetMaster-järjestelmällä; manuaalinen vaunujen lastaus/purku tuotannon kanssa samansuuntaisesti

  • Säädettävät kiskot; upotetut tai lattiaan asennetut kokoonpanot

• Varastointiin integroitavissa

  • Varastointirajapinta; automaattinen yhteys materiaalivarastoon

  • TruStore- ja STOPA-integraatio; TC-CELL / TruTops Fab Module -varastoyhteys

  • Automatisoitu tuotanto- ja materiaalivirta; raaka- ja valmiiden levyjen tietojen vaihto

  • Varastoon kytketty turvajärjestelmä; lisäsuojausalue; turva-aidat tarvittaessa

• Työkalut ja työkalujen valmistelu

  • RTC-kasetit, mukaan lukien muottilevyt; kevyet; kykenevät suuriin kiihtyvyyksiin; raskaiden työkalujen turvallinen kiinnitys; ergonominen kahva

  • QuickSharp-työkalunhiontajärjestelmä, jossa on automaattinen työkalun pituuden mittaus; sopii lävistimien ja WhisperTools-työkalujen teroittamiseen; pidentää työkalujen käyttöikää

  • QuickSet-lävistimen säätö- ja mittausjärjestelmä: lävistimen ja muotin välyksen tarkistus; lävistimen pituuden mittaus; hiontamäärän määrittäminen
